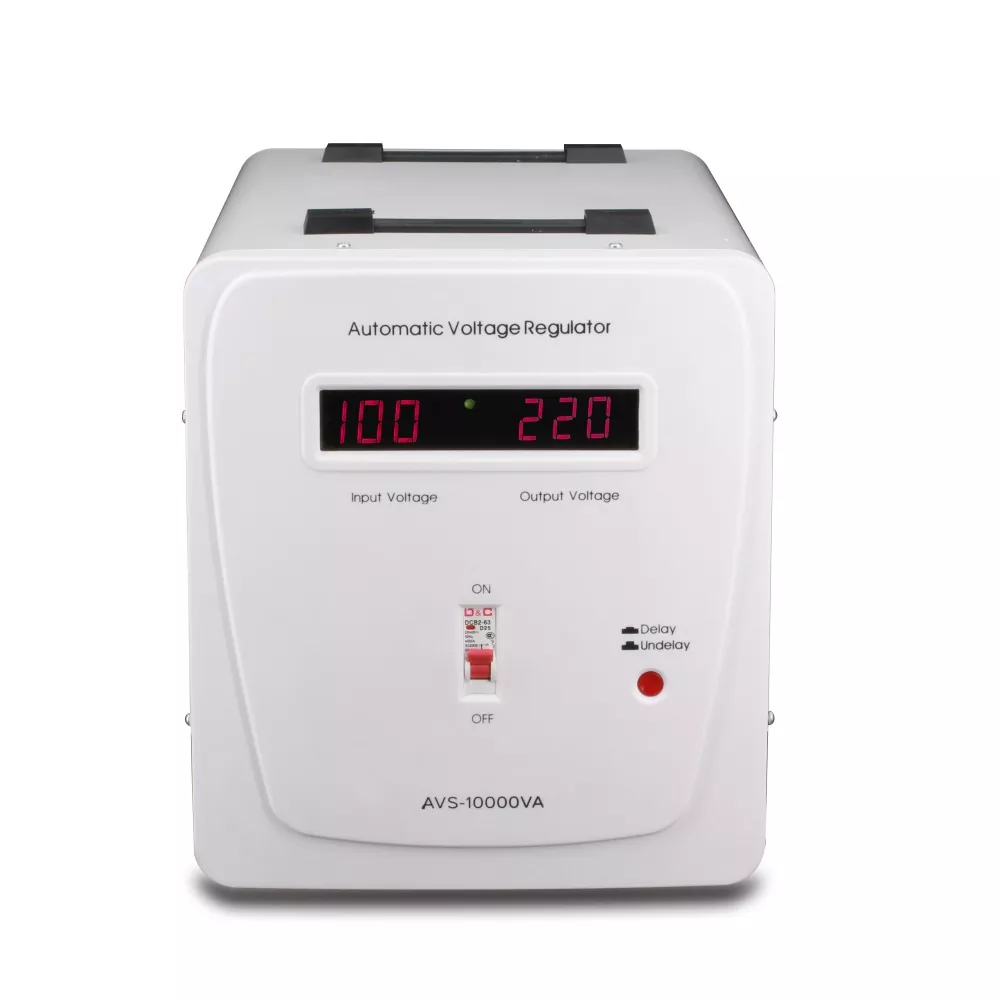

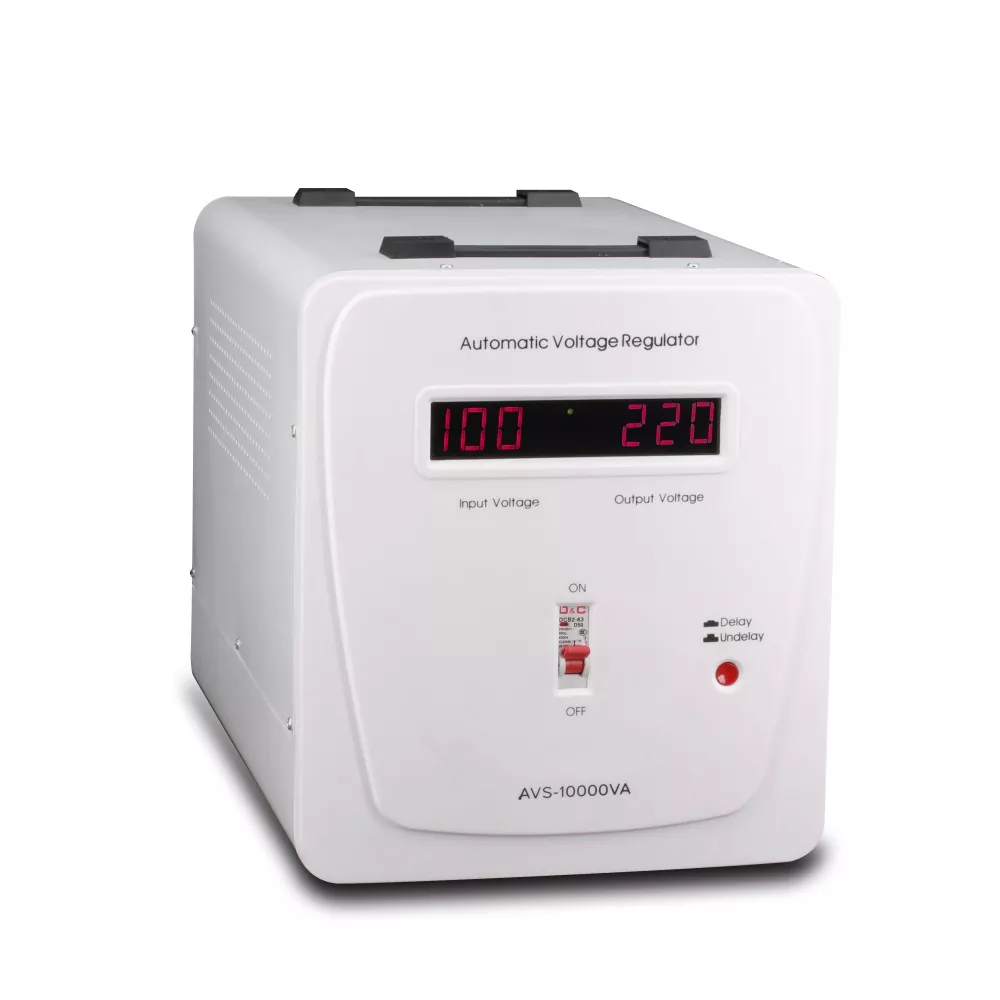

Automatischer 10-kVA-Spannungsregler

In kleinen und mittleren Fabriken werden Probleme mit der Spannungsqualität oft übersehen. Schwankungen der Netzspannung können dazu führen, dass CNC-Steuerungen neu starten, das Motordrehmoment instabil wird, die Heiztemperaturen abweichen und Frequenzumrichter (VFDs) Alarmabschaltungen auslösen – oder in schweren Fällen sogar Leistungsmodule durchbrennen. Eine einzige Spannungsspitze kann Produktionsanlagen im Wert von Hunderttausenden Yuan beschädigen, während durch Spannungseinbrüche verursachte Ausfallzeiten einer gesamten Produktionslinie zu Verlusten in Höhe von Tausenden Yuan pro Stunde führen können.

Der AVS-10000 ist für die Installation hinter dem Hauptverteilerkasten der Fabrik konzipiert und versorgt alle Hochlastgeräte (wie Luftkompressoren, Spritzgussmaschinen, zentrale Klimaanlagen, Trockner und Beleuchtungssysteme) mit Strom.

Wenn die Netzspannung zwischen 130 V und 270 V schwankt, schaltet der automatische 10-KVA-Spannungsregler automatisch die Abgriffe um, um sicherzustellen, dass die Ausgangsspannung stabil im sicheren Bereich von 180–255 V bleibt und eine Genauigkeit von ±8 % gewährleistet ist. Sein Ringkerntransformator verfügt über einen Wirkungsgrad von über 96 %, sodass er auch bei längerem Volllastbetrieb nicht überhitzt; Der rücksetzbare 50-A-Schutzschalter widersteht den hohen Einschaltströmen, die beim Starten mehrerer Motoren entstehen, und verhindert so Fehlauslösungen.

Stellen Sie sich eine kleine Formenwerkstatt vor, die mit 20 Computern, 5 CNC-Maschinen und 3 Klimaanlagen ausgestattet ist: Nach der Installation des AVS-10000 sanken die durch Spannungsunregelmäßigkeiten verursachten Geräteausfälle von 12 Vorfällen pro Jahr auf nur einen, was zu jährlichen Einsparungen von über 50.000 RMB an Wartungskosten und Verlusten aufgrund von Produktionsausfällen führte.

Produktparameter

Hauptmerkmale

1. Zentralisierte Hochleistungsregulierung

Der AVS-10000 liefert 4800 W Dauerwirkleistung, ausreichend, um die Gesamtlast der meisten kleinen Fabrikanlagen zu bewältigen. Es nutzt Eingangs-/Ausgangsklemmenblöcke in Industriequalität, sodass Benutzer 10-mm²- oder 16-mm²-Kabel direkt anschließen können, sodass keine Adapterbuchsen erforderlich sind und Sicherheit und Zuverlässigkeit gewährleistet sind.

2. 50A-Leistungsschalter in Industriequalität

Im Gegensatz zu Haushaltsmodellen ist der AVS-10000 mit einem thermisch-magnetischen 50-A-Schutzschalter ausgestattet, der eine hervorragende Schaltleistung und Stoßstromfestigkeit bietet. Es widersteht Einschaltströmen – bis zum 6- bis 8-fachen des Nennstroms für eine Dauer von weniger als einer Sekunde – beim Starten von Drehstrommotoren und verhindert so Produktionsunterbrechungen durch häufige Auslösungen. Der automatische 10-KVA-Spannungsregler bietet außerdem einen präzisen Überlastschutz: Wenn die Last kontinuierlich 4800 W überschreitet, löst der Leistungsschalter innerhalb eines Zeitrahmens von einigen Sekunden bis zu mehreren zehn Sekunden aus und schützt so den Transformator und die elektrischen Leitungen wirksam.

3. Ringkerntransformator mit 7 Abgriffen – schnelle Reaktion, geringer Verlust

· Das Design mit angezapfter Spannung ermöglicht Anpassungsschritte von ca. 15–20 V pro Anzapfung mit einer Reaktionszeit von <40 ms.

· Die toroidale Struktur minimiert die magnetische Streuung und verhindert elektromagnetische Störungen mit in der Nähe befindlichen SPSen, Sensoren und Instrumenten.

· Natürliche Kühlung (lüfterloses Design) eliminiert das Risiko von Überhitzungsabschaltungen aufgrund eines Lüfterausfalls.

· Unterstützt eine kurzfristige Überlastung von 120 % (60 Sekunden), um den Spitzenstrombedarf während des Produktionsprozesses zu decken.

4. Umfassender Schutz und Überwachung

· Übertemperaturschutz: Unterbricht die Ausgabe automatisch, wenn die Innentemperatur ≥ 120 °C erreicht; nimmt den Betrieb automatisch wieder auf, sobald die Temperatur sinkt.

· Überspannungs-/Unterspannungsschutz: Unterbricht den Ausgang, wenn die Spannung außerhalb des Bereichs von 180–255 V fällt; startet automatisch (mit Zeitverzögerung) neu, sobald sich die Spannung stabilisiert hat.

· Kurzschlussschutz: Schnellauslösung über einen 50-A-Schutzschalter.

· Verzögerter Start: Wählbare Verzögerung von 6 Sekunden (allgemeine Geräte) oder 180 Sekunden (Kompressoren/Kühlgeräte), um Spannungsspitzen durch gleichzeitigen Start zu verhindern.

· LED-Anzeigen und Dual-Voltmeter: Echtzeitüberwachung der Eingangsspannung, Ausgangsspannung und des Betriebsstatus, was eine schnelle Beurteilung durch das Inspektionspersonal erleichtert.

5. Robustes Tower-Gehäuse für industrielle Umgebungen

Abmessungen: 405×260×310mm; Nettogewicht: 15,5 kg; Metallgehäuse mit Lüftungsgittern vorne, hinten und an den Seiten. Geeignet für die Platzierung in Verteilerschränken, auf Gestellen oder auf dem Boden. Betriebstemperatur: 0–40 °C; Relative Luftfeuchtigkeit: 10–90 % (nicht kondensierend); erfüllt die Anforderungen für Standard-Industrieanlagen.

6. Nahtlose Integration mit Generatoren und USV

Beim Umschalten auf einen Generator aufgrund von Netzinstabilität oder Stromausfällen können Ausgangsspannung und -frequenz des Generators schwanken. Der Anschluss des AVS-10000 an den Generator stabilisiert die Ausgangsspannung und schützt so empfindliche nachgeschaltete Geräte. Es kann auch in Reihe mit einer Online-USV geschaltet werden – wobei die USV für die Batterieunterstützung sorgt und das AVS für Spannungsstabilität sorgt – wodurch eine umfassende Lösung für die Stromqualität entsteht.

Produktanwendungen

1. Kleine Fabriken / Verarbeitungswerkstätten

Szenario: Einrichtungen, die mit 10–20 CNC-Werkzeugmaschinen, Luftkompressoren, Staubabsaugventilatoren, Beleuchtungssystemen und Computern ausgestattet sind. Die Gesamtlast beträgt ca. 4000 W.

Lösung: Installieren Sie den AVS-10000 am Hauptverteiler, um die Spannungsstabilisierung aller Geräte zu gewährleisten. Ergebnisse: Motoren laufen reibungslos, die Bearbeitungspräzision verbessert sich und Steuerungen starten nicht mehr unerwartet neu.

ROI: Basierend auf einer Reduzierung von fünf Ausfällen pro Jahr – die jeweils 2.000 RMB Verluste verursachen – amortisieren sich die Gerätekosten innerhalb eines Jahres.

2. Große Kühllager / Viehzuchtbetriebe

Szenario: Mehrere Kompressoren, Lüfter, Heizungen und Überwachungssysteme. Spannungsschwankungen führen häufig zu Kompressorausfällen (Reparaturkosten: 3.000 RMB pro Einheit).

Lösung: Installieren Sie einen AVS-10000, um die Stromversorgung für das gesamte Kühllager-Verteilerfeld zu stabilisieren, mit einer Verzögerungseinstellung von 180 Sekunden zum Schutz der Kompressoren.

Ergebnisse: Die Lebensdauer des Kompressors verlängert sich um das Zwei- bis Dreifache. Die jährlichen Wartungskosten werden um über 10.000 RMB reduziert.

3. Kommunikationsbasisstationen/Serverräume

Szenario: Basisstationen mit Schaltnetzteilen, RRUs, BBUs und Klimaanlagen. Die Netzspannung schwankt erheblich und liegt zwischen 140 V und 260 V.

Lösung: Koppeln Sie den AVS-10000 mit Schaltnetzteilen, um sicherzustellen, dass die Basisstationsausrüstung im normalen Spannungsbereich arbeitet, und reduzieren Sie so die Verbindungsabbruchraten.

Ergebnisse: Geräteausfallrate sinkt um 70 %; Die Verfügbarkeit der Basisstation steigt auf 99,9 %.

4. Großküchen / große Restaurants

Szenario: Die gleichzeitige Verwendung mehrerer Elektroöfen, Geschirrspüler, Eismaschinen und Kühlschränke führt zu starken Spannungsabfällen.

Lösung: Verwenden Sie den AVS-10000 zur zentralen Spannungsstabilisierung, um eine stabile Spannung für alle Küchengeräte sicherzustellen und so Probleme wie unzureichende Ofentemperaturen und durchgebrannte Spülmaschinensteuerungen zu vermeiden.

Ergebnisse: Gleichbleibende Qualität der Speisenzubereitung und deutlich reduzierte Wartungskosten.

5. Kleine Wasserwerke/Pumpstationen in abgelegenen Gebieten

Szenario: Wasserpumpenmotoren überhitzen und brennen aufgrund von Unterspannung aus, wodurch die Wasserversorgung unterbrochen wird. Lösung: Der AVS-10000 versorgt Wasserpumpen-Schaltschränke mit Strom; Es hält auch bei Spannungseinbrüchen eine hohe Ausgangsspannung aufrecht und gewährleistet so einen zuverlässigen Motoranlauf und -betrieb.

Ergebnis: Längere Dauerbetriebszeit der Wasserpumpen und geringere Häufigkeit von Notfallreparaturen.
