Servomotor-AVR-Lieferant für Präzisionssteuerung und Energieeffizienz

Was ist ein automatischer Spannungsregler vom Servomotortyp?

Ein automatischer Spannungsregler (AVR) vom Servomotortyp, auch bekannt als Servospannungsstabilisator, ist ein hochpräzises Spannungsstabilisierungsgerät, das eine von einem Servomotor angetriebene Kohlebürste verwendet, die sich entlang eines Spartransformators bewegt, um kontinuierlich eine stabile Ausgangsspannung einzustellen und aufrechtzuerhalten. Im Gegensatz zu Relais-AVRs, die zwischen festen Transformatorabgriffen umschalten, bieten Servomotor-AVRs eine sanfte, stufenlose Spannungskorrektur mit deutlich höherer Präzision, typischerweise innerhalb von ±1 % bis ±3 % der eingestellten Ausgangsspannung.

Das Funktionsprinzip ist unkompliziert und dennoch ausgefeilt: Eine automatische Abtaststeuerschaltung überwacht kontinuierlich die Eingangsspannung. Wenn die Netzspannung schwankt oder die Last schwankt, sendet die Steuerschaltung Signale zum Antrieb des Servomotors, der die Position der Kohlebürste am Spartransformator anpasst. Diese mechanische Anpassung ändert das Transformatorverhältnis in Echtzeit, gleicht Spannungsabweichungen aus und liefert einen stabilen Ausgang. Da die Anpassung kontinuierlich und nicht schrittbasiert erfolgt, erzeugen Servomotor-AVRs keine Wellenformverzerrungen und führen keine inkrementellen Oberwellen ein.

Wie wählt man aus?

1. Einphasig vs. dreiphasig – Die einphasige SVC-Serie (10–50 kVA) ist für Wohn-, Gewerbe- und Leichtindustrieanwendungen konzipiert. Die dreiphasige SBW-Serie (10–150 kVA) verfügt über eine separate Regelung jeder Phase und gleicht den dreiphasigen Ausgang automatisch aus – entscheidend für Industriemaschinen, Produktionslinien und Telekommunikationssysteme.

2. Leistungskapazität – Berechnen Sie Ihre Gesamtlast mit einer Sicherheitsmarge von 20–30 %. Die SVC-Serie deckt 10–50 kVA ab; Die SBW-Serie reicht bis 150 kVA.

3. Eingangsspannungsbereich – Standardmodelle akzeptieren 380 V/400 V/415 V ±20 % (dreiphasig). Größere Sortimente auf Anfrage erhältlich.

4. Ausgangspräzision – Die Servomotortechnologie liefert eine Regelgenauigkeit von ±1 % bis ±3 %, deutlich genauer als AVRs vom Relaistyp (±8 %).

Produktvorteile

1. Hochpräziser Ausgang mit ±1 % Regelung

Im Gegensatz zu Relais-AVRs, die zwischen diskreten Spannungspegeln wechseln, bieten Servomotor-AVRs eine kontinuierliche, stufenlose Spannungskorrektur. Dies liefert eine Ausgangsgenauigkeit von ±1 % bis ±3 % – wichtig für empfindliche Geräte wie medizinische Geräte, CNC-Maschinen und Industrieroboter, bei denen selbst geringfügige Spannungsabweichungen zu Fehlfunktionen oder Produktionsfehlern führen können.

2. Keine Wellenformverzerrung, keine harmonische Injektion

Da die Spannungskorrektur durch die Anpassung der Transformatorstufen und nicht durch elektronisches Schalten erreicht wird, erzeugen Servomotor-AVRs keine Wellenformverzerrungen und führen keine inkrementellen Oberwellen ein. Die Ausgangswellenform bleibt eine reine Sinuswelle, was diese Geräte ideal für die Stromversorgung empfindlicher elektronischer Geräte, audiovisueller Systeme und Präzisionsinstrumente macht, bei denen die Stromqualität von größter Bedeutung ist.

3. Hohe Effizienz mit Energieeinsparungen

Servomotor-AVRs erreichen Wirkungsgrade von 96 % bis 98 %. Die direkte Wechselstrom-Wechselstrom-Umwandlung minimiert Energieverluste und der Einsatz hocheffizienter Ringkerntransformatoren reduziert den Stromverbrauch weiter. Über die gesamte Lebensdauer der Geräte führt dies zu erheblichen Energiekosteneinsparungen.

4. Schnelle Reaktion auf Spannungsschwankungen

Mit Reaktionszeiten von weniger als 1 Sekunde bei einer Eingangsspannungsänderung von 10 % können Servomotor-AVRs plötzliche Spannungseinbrüche oder -spitzen schnell korrigieren. Diese schnelle Zyklus-für-Zyklus-Korrektur schützt angeschlossene Geräte sowohl vor allmählicher Spannungsdrift als auch vor plötzlichen Spannungsspitzen.

5. Separate Phasenregelung für Dreiphasengleichgewicht (SBW-Serie)

Die SBW-Serie verfügt über eine unabhängige Regelung jeder Phase. Im Gegensatz zu AVRs, die alle drei Phasen gemeinsam regeln, überwachen und regulieren SBW-Geräte jede Phase separat und gleichen den dreiphasigen Ausgang automatisch aus, selbst wenn einphasige Lasten ungleichmäßig verteilt sind. Dies ist von entscheidender Bedeutung für Industrieanwendungen, bei denen ein Phasenungleichgewicht zu Motorüberhitzung, verringerter Effizienz und Geräteausfall führen kann.

6. Umfassende Schutzsuite

Sowohl die SVC- als auch die SBW-Serie verfügen über umfassende Schutzfunktionen: Überspannungsschutz, Unterspannungsschutz, Überlastschutz, Kurzschlussschutz und Übertemperaturschutz. Die Spannungsfestigkeit von AC 2000 V/1 Minute sorgt für Sicherheit.

7. Ausgereiftes, kostengünstiges Design

Die Serien SVC und SBW stellen ausgereifte, bewährte Designs mit hervorragenden Kostenvorteilen dar. Durch die Verwendung von Ringkerntransformatoren als Hauptspannungsregelgerät erreichen diese AVRs eine optimale magnetische Leistung ohne magnetische Streuflüsse.

Übersicht über die Produktpalette

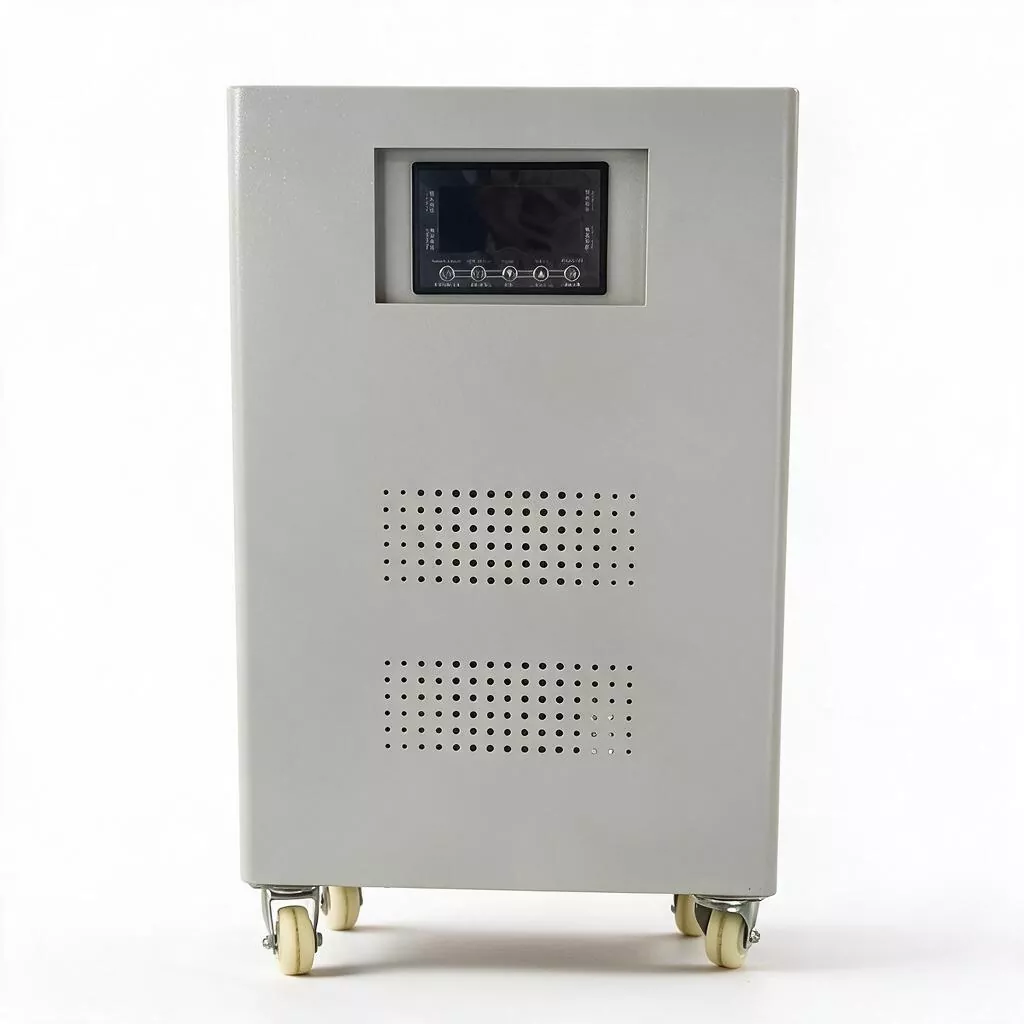

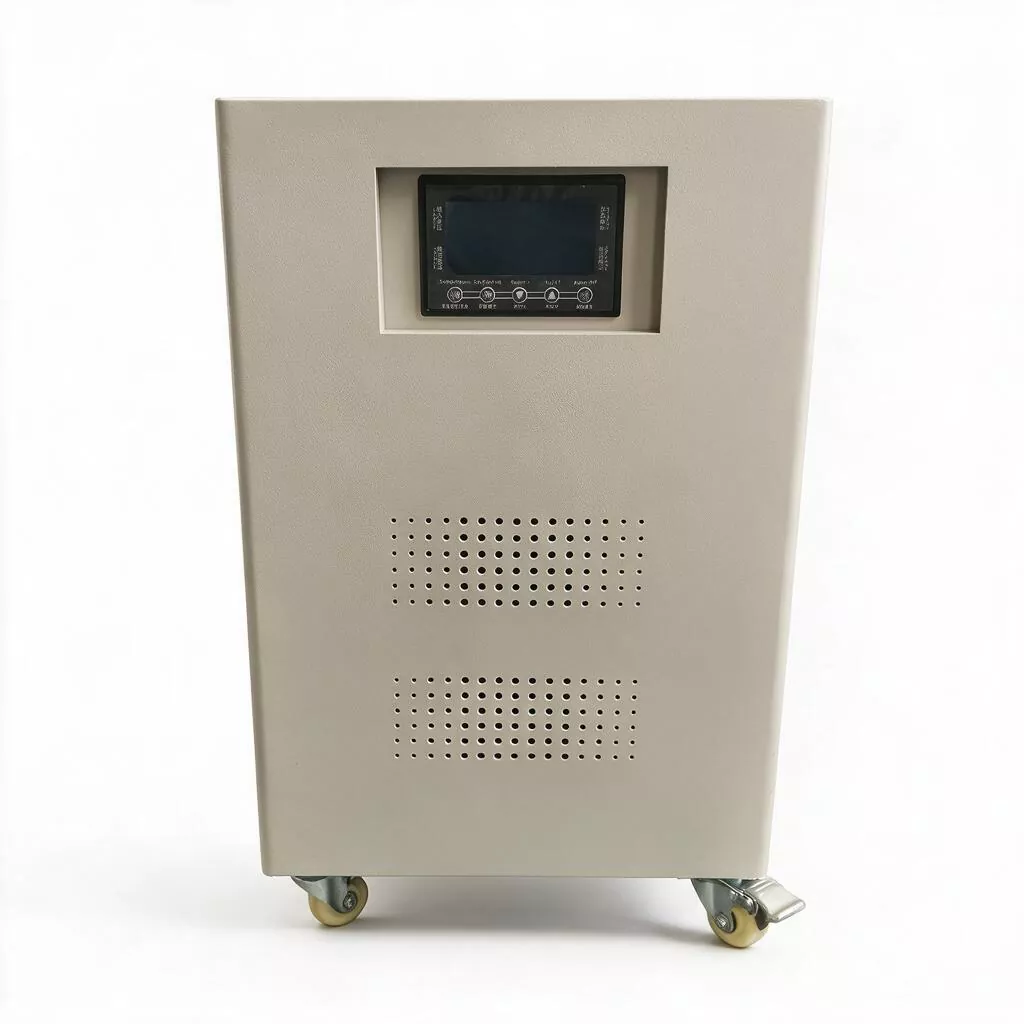

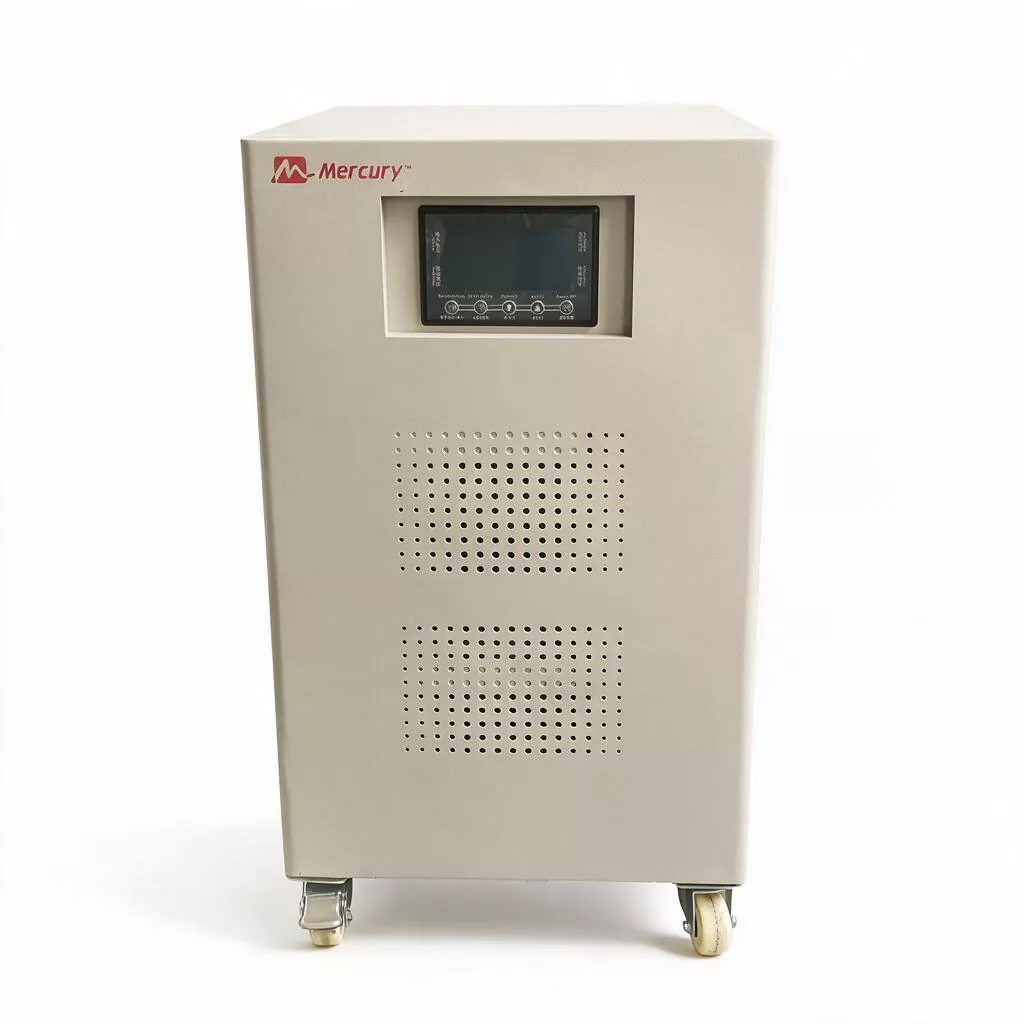

SVC-Serie – einphasig (10–50 kVA): Traditioneller Servomotor-Spannungsregler für zivile Anwendungen. Ideal für Aufzüge, Klimaanlagen, Heizungen, Elektroherde, große Gefrierschränke und das Spannungsmanagement im ganzen Haus. Erhältlich in 10 kVA, 15 kVA, 20 kVA, 30 kVA, 40 kVA und 50 kVA.

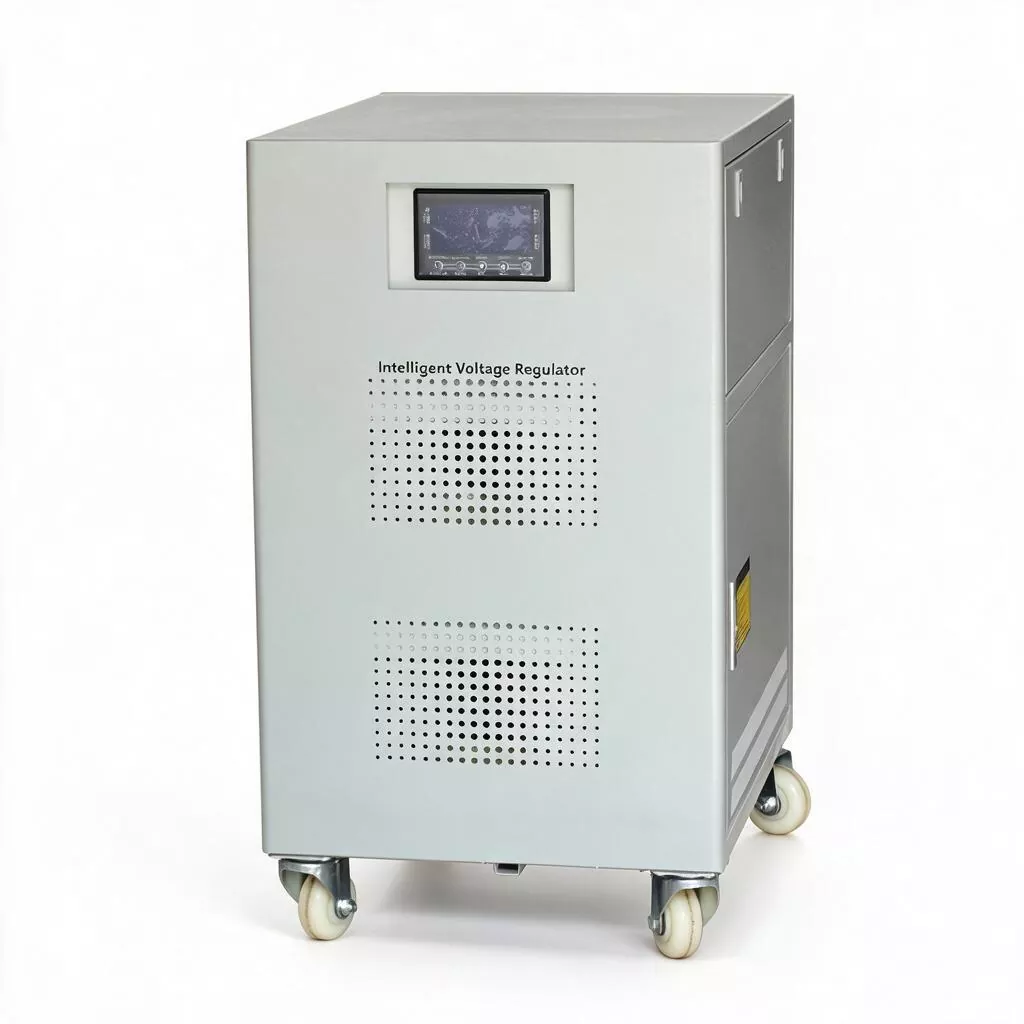

SBW-Serie – dreiphasig (10–150 kVA): Dreiphasen-Servomotor AVR in Industriequalität mit separater Phasenregelung. Ideal für Produktionslinien, Aufzüge, Automatisierungsgeräte, Lasergeräte, Industrieroboter, medizinische Geräte und Telekommunikationssysteme. Erhältlich in 10 kVA, 15 kVA, 20 kVA, 30 kVA, 50 kVA, 60 kVA, 80 kVA, 100 kVA, 120 kVA und 150 kVA.

Wichtige Anwendungsszenarien

Industrielle Fertigung: Schützen Sie Produktionslinien, CNC-Maschinen, Industrieroboter und Automatisierungsgeräte vor Spannungsschwankungen, die Produktionsfehler oder Ausfallzeiten verursachen.

Medizinische Einrichtungen: Stellen Sie sicher, dass medizinische Bildgebungsgeräte, Diagnosegeräte und lebenserhaltende Systeme eine stabile Stromversorgung erhalten.

Gewerbliche Gebäude: Sichern Sie Aufzüge, HVAC-Systeme, Beleuchtung und Sicherheitssysteme.

Telekommunikation: Schützen Sie Geräte, Vermittlungssysteme und Rechenzentren.

Wohn- und Zivilbereich: Spannungsmanagement für das ganze Haus für große Häuser mit Klimaanlage, Heizung und mehreren Geräten.

Unternehmensstärken

Mit über 20 Jahren kontinuierlicher Herstellung von Stromversorgungen seit 2004 liefert KTAC Qualität und Zuverlässigkeit in drei Fabriken mit mehr als 8.000 m² Produktionsfläche, mehr als 100 Fachkräften und Exporten in mehr als 30 Länder. Wir unterstützen OEM/ODM-Dienste, einschließlich kundenspezifischer Gehäusefarben, Logodruck, Verpackungsdesign und Parameteranpassung.

Häufig gestellte Fragen

F: Was ist der Unterschied zwischen Servomotor-AVR und Relais-AVR?

A: Servomotor-AVRs verwenden eine motorbetriebene Kohlebürste für eine kontinuierliche, stufenlose Spannungsanpassung mit einer Genauigkeit von ±1 %, ohne Wellenformverzerrung und höheren Kosten. AVRs vom Relaistyp schalten zwischen festen Transformatorabgriffen mit einer Genauigkeit von ±8 %, schnellerer Reaktion und geringeren Kosten um. Wählen Sie einen Servomotor für empfindliche Geräte und hohe Präzisionsanforderungen. Wählen Sie den Relaistyp für den allgemeinen Schutz von Haushaltsgeräten.

F: Wie lange hält ein Servomotor-AVR normalerweise?

A: Bei ordnungsgemäßer Wartung können Servomotor-AVRs 10–15 Jahre oder länger halten. Die Kohlebürste ist eine Verschleißkomponente, die je nach Nutzungshäufigkeit und Stärke der Spannungsschwankungen alle 3–5 Jahre ausgetauscht werden muss.

F: Kann die SBW-Serie unsymmetrische dreiphasige Lasten bewältigen?

A: Ja. Die SBW-Serie verfügt über eine separate Regelung jeder Phase und gleicht den dreiphasigen Ausgang automatisch aus, selbst wenn einphasige Lasten ungleichmäßig verteilt sind.

F: Wie hoch ist der typische Wirkungsgrad dieser Einheiten?

A: Sowohl die SVC- als auch die SBW-Serie erreichen einen Wirkungsgrad von 96 % bis 98 %, wodurch die Energiekosten im Vergleich zu weniger effizienten Spannungsregelungsmethoden erheblich gesenkt werden.
