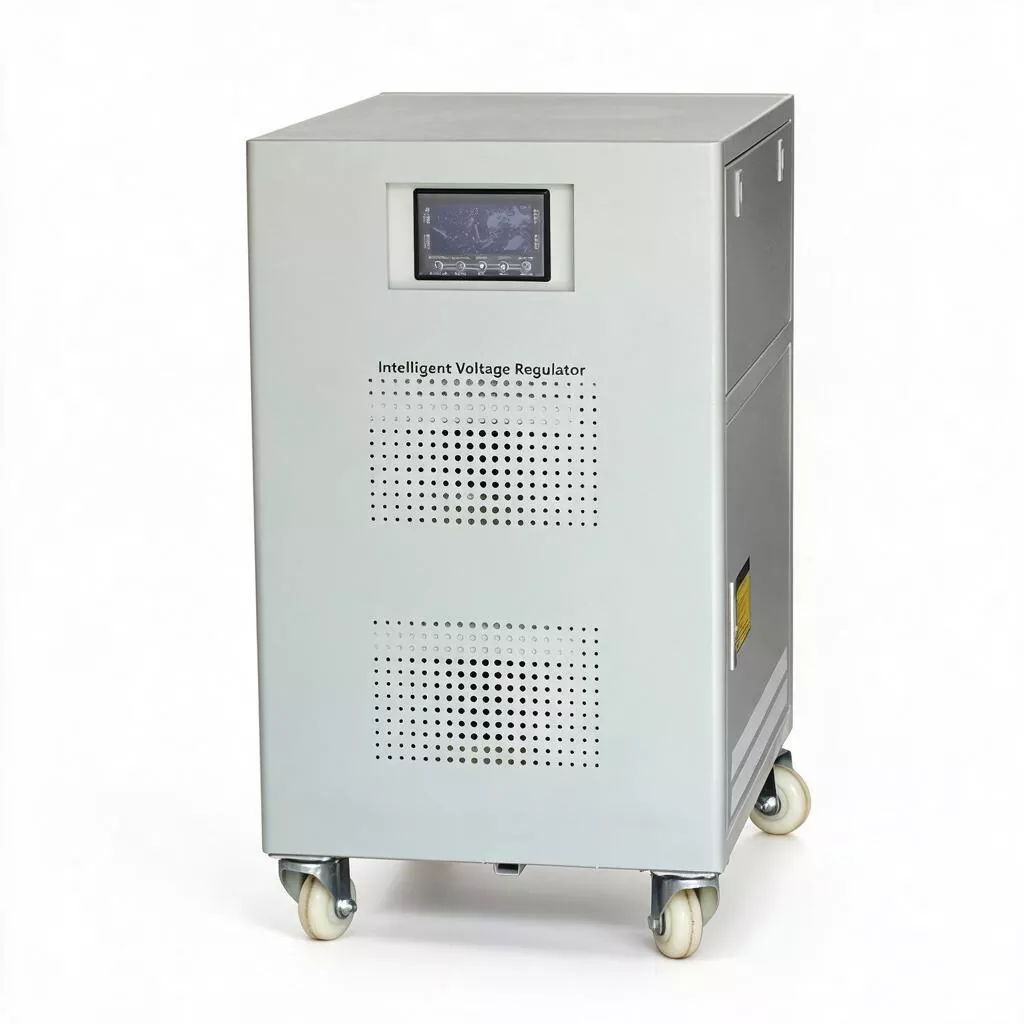

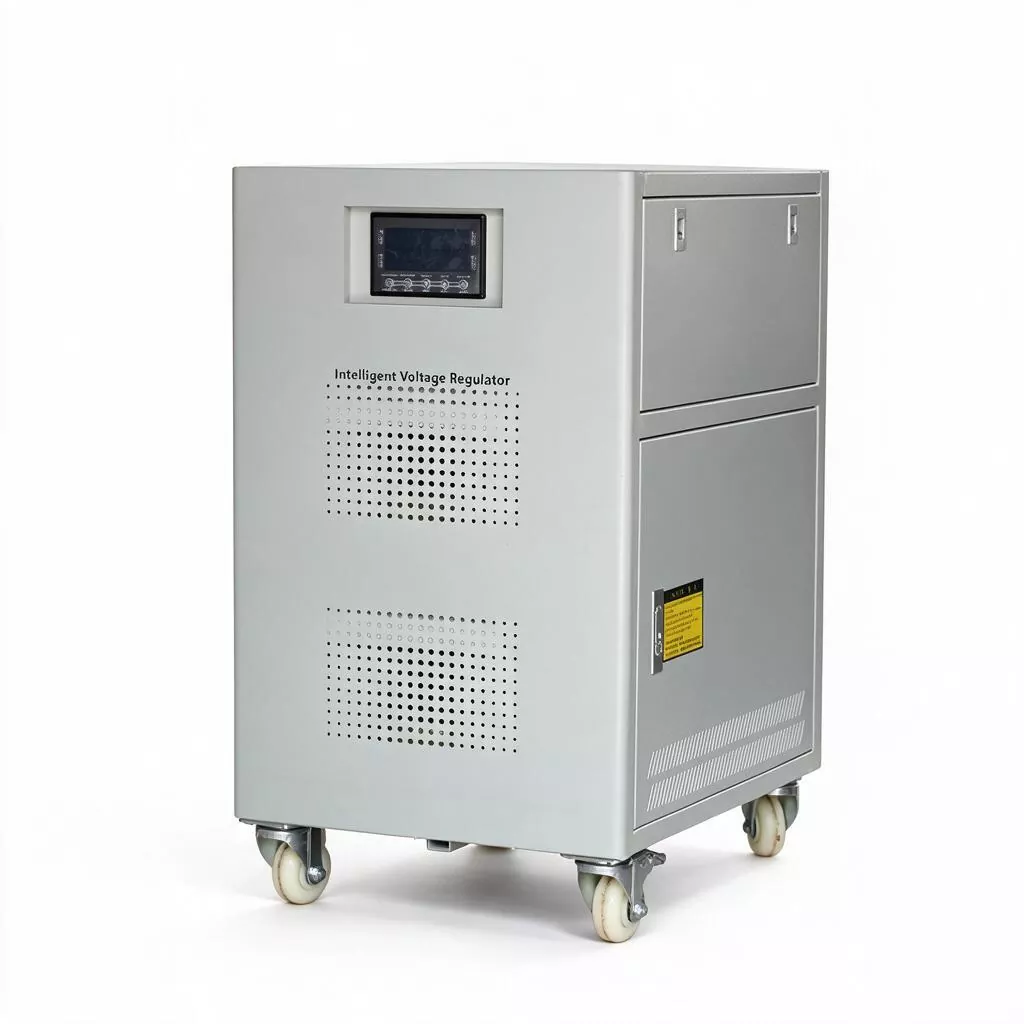

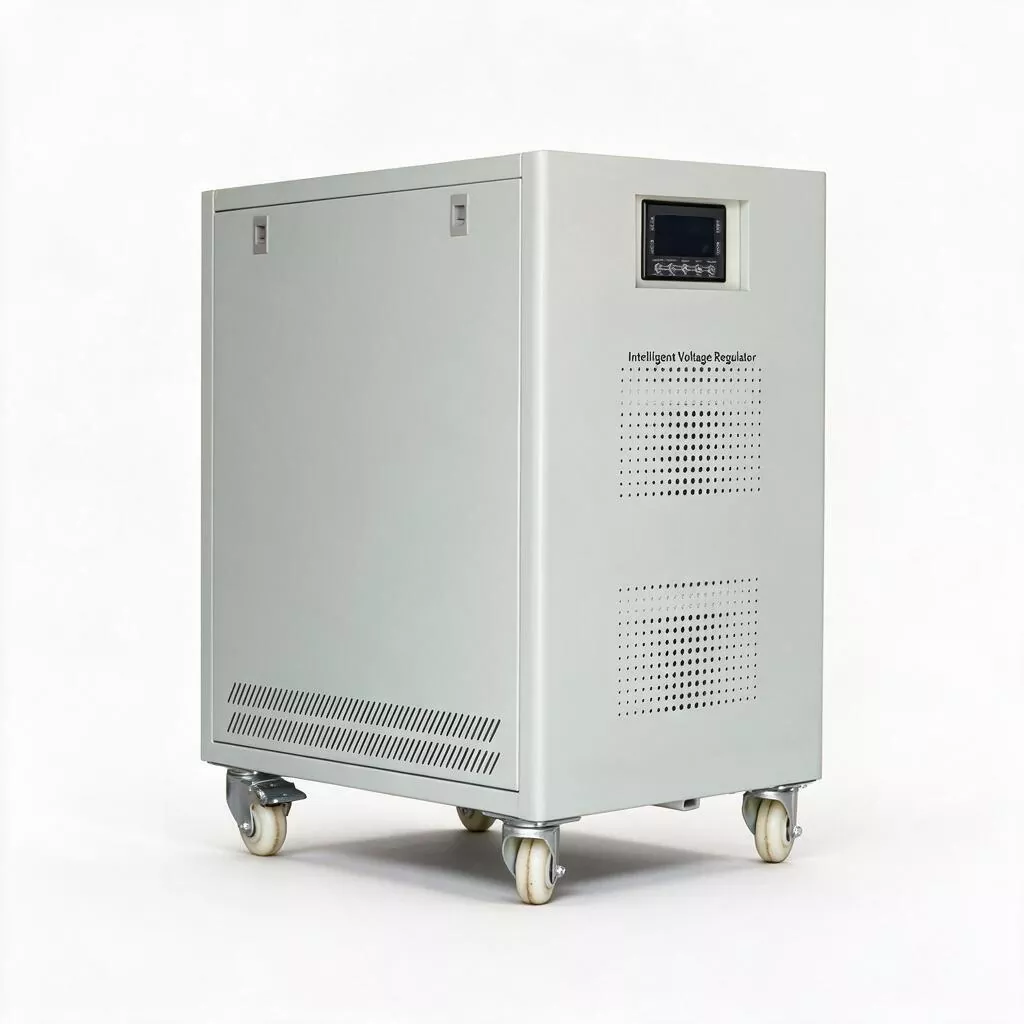

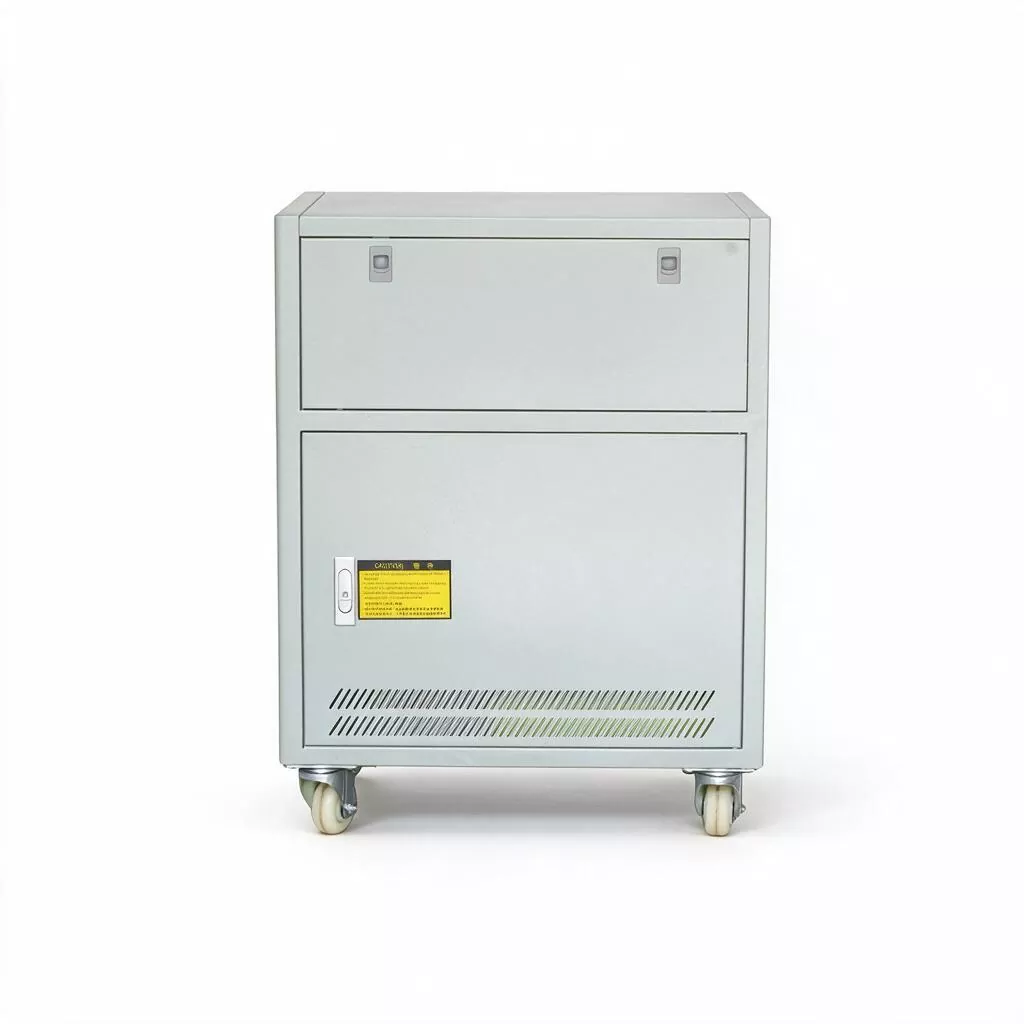

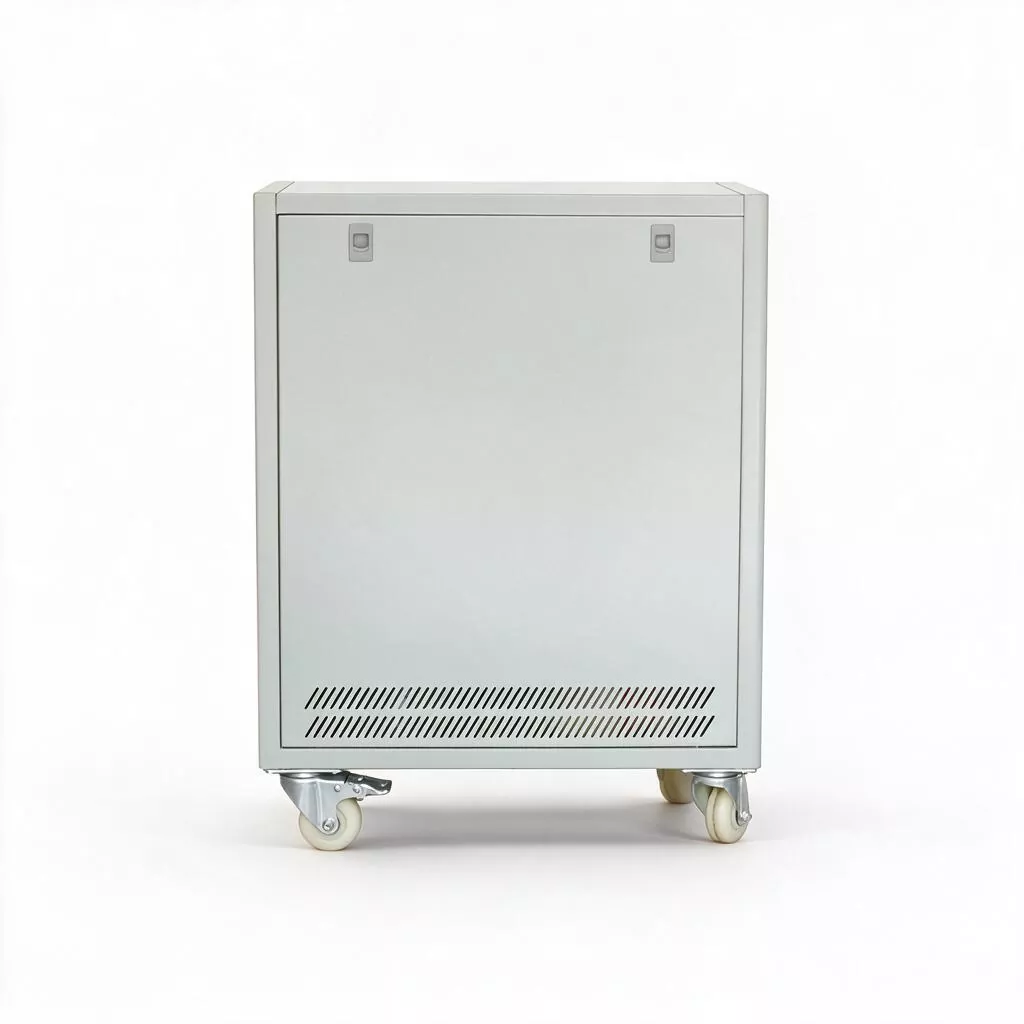

3-Phasen-50-kVA-Servomotor-AVR

Moderne Fabriken und große Gewerbeanlagen sind mit einer großen Anzahl nichtlinearer Lasten ausgestattet: Frequenzumrichter, Servoantriebe, USV, Schaltnetzteile, LED-Beleuchtungstreiber usw. Sie erzeugen während des Betriebs große Mengen an Oberschwingungsströmen (hauptsächlich 5., 7. und 11. Harmonische).

Diese Oberwellen verstärken nicht nur die Wärmeerzeugung und den Verlust des Spannungsstabilisators selbst, sondern, was noch schlimmer ist, sie werden in das Stromnetz zurückgespeist, was zu einem zusätzlichen Temperaturanstieg in den Transformatorwicklungen, einer Überhitzung der Neutralleitung, einem Überstromausfall der Blindleistungskompensationskondensatorbank und sogar zu einer fehlerhaften Auslösung des Hauptschalters der Eingangsleitung führt.

Darüber hinaus führt das Ungleichgewicht der dreiphasigen Lasten zu einer Sternpunktdrift, die zu Abweichungen der dreiphasigen Spannung auf der Niederspannungsseite des Energieverteilerraums in unterschiedlichem Ausmaß führt und sich auf die Stromqualität aller Teilnehmer im gesamten Bus auswirkt.

Der 3-Phasen-50-KVA-Servomotor AVR ist kein einfaches Gerät zur elektromagnetischen Spannungsregelung:

1. Bidirektionale elektrische Isolierung: Durch die Kompensation der elektromagnetischen Kopplung des Transformators bildet SBW-50KVA eine natürliche elektrische Isolationsschicht zwischen Eingang und Ausgang, wodurch Blitzstöße und Spannungsspitzen von der Stromnetzseite, die in empfindliche nachgeschaltete Geräte eindringen, effektiv abgeschwächt werden und die umgekehrte Einspeisung von Oberschwingungsströmen von der Lastseite zur Stromnetzseite unterdrückt wird.

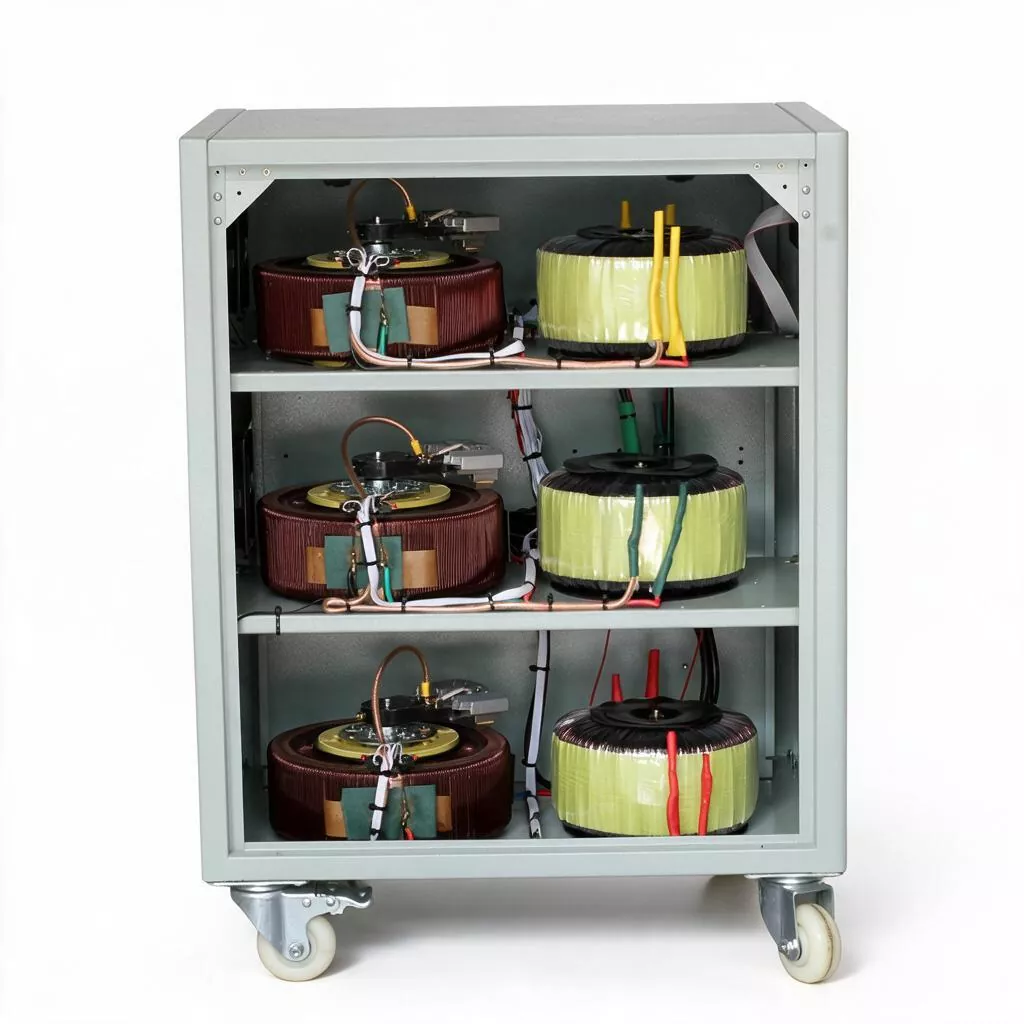

2. Dreiphasige unabhängige Entkopplungsregelung: Jede Phase verfügt über einen unabhängigen Abtast-, Steuer- und Servoantriebskreis. Selbst wenn die Last am hinteren Ende stark unausgeglichen ist (z. B. ist Phase A an eine große Anzahl einphasiger Beleuchtungs- und Bürogeräte angeschlossen, während die Phasen B und C an dreiphasigen Strom angeschlossen sind), kann der Spannungsstabilisator die dreiphasige Ausgangsspannung innerhalb des Genauigkeitsbereichs stabilisieren, wodurch das Problem der asymmetrischen Busspannung durch Neutralpunktdrift beseitigt und der Verlust auf der Niederspannungsseite des Transformators verringert wird.

3. Hohe Toleranz und Anti-Schock-Leistung: Anders als das elektronische System, das zur Zerhackerregelung auf IGBT/SCR setzt, verwendet dieses Produkt eine elektromagnetische Induktionsservoregelung, erzeugt keine Schaltfrequenzoberschwingungen und die Verzerrungsrate der Ausgangswellenform beträgt weniger als 0,1 %. Gleichzeitig verfügen seine Transformator- und Kohlebürstenkomponenten über eine extrem hohe kurzfristige Hitzebeständigkeit, die beim Anlaufen großer Kompressoren, Lüfter und Pressen die Überspannungsbelastung eines Mehrfachen des Nennstroms problemlos bewältigen kann und nicht so leicht einen Überstrom-Bypass-Schutz wie elektronische Geräte auslöst.

4. Überwachung und Verbindung auf Systemebene: Das Produkt ist für RS485-Kommunikationsschnittstellen und Trockenkontakt-Alarmsignale reserviert, die nahtlos in das Energiemanagementsystem (EMS) oder das Energieüberwachungssystem (SCADA) der Fabrik integriert werden können, was eine Echtzeit-Fernüberwachung wichtiger Parameter wie Eingangs-/Ausgangsspannung, Laststrom und Innentemperatur ermöglicht und die Verbindung mit Front-End-Leistungsschaltern, ATS-Schaltschränken mit doppelter Stromversorgung und dem Aufbau eines kompletten intelligenten Stromversorgungsgarantiesystems unterstützt.

Produktparameter

Hauptmerkmale

1. Bidirektionale elektrische Energiereinigung

Durch die Nutzung der elektromagnetischen Isolationseigenschaften des Kompensationstransformators wird die umgekehrte Übertragung von Oberschwingungen (insbesondere der 5., 7. und 11. Oberschwingung) von der Lastseite zum Stromnetz wirksam blockiert, wodurch das Ausfallrisiko von Transformatoren und Blindleistungskompensationsgeräten verringert wird. Gleichzeitig unterdrückt es Spannungsflackern und Überspannungen auf der Stromnetzseite und sorgt so für eine reine Stromversorgung für Präzisionslasten.

2. Dreiphasige unabhängige Hochpräzisionsregelung

Durch die phasenweise unabhängige Abtast- und Steuerungstechnologie wird jede Phasenspannung separat erfasst und kompensiert. Selbst wenn der dreiphasige Laststrom stark unsymmetrisch ist (Unsymmetriegrad > 30 %), kann die dreiphasige Ausgangsspannung unter normalen Bedingungen immer noch innerhalb von ±3 % bleiben, wodurch Sicherheitsrisiken und zusätzliche Verluste durch Sternpunktdrift grundsätzlich vermieden werden.

3. Starke kurzfristige Überlastfähigkeit

Basierend auf dem elektromagnetischen Induktionsprinzip verfügt es über einen natürlichen Überlastspielraum und kann kurzzeitigen (≤ 5 Sekunden) Anlaufstößen mit mehr als dem 8-fachen des Nennstroms standhalten. Es eignet sich besonders für häufige Start-Stopp-Stoßbelastungen wie große Leistungsfrequenzumrichter, Mittelfrequenzöfen und große Hebezeuge.

4. Nullharmonischer Ausgang

Die Ausgangswellenform ist eine Standard-Sinuswelle mit einer Wellenformverzerrungsrate von < 0,1 % und erzeugt keine zusätzlichen Harmonischen. Im Vergleich zu herkömmlichen elektronischen Spannungsstabilisatoren speist es keine hochfrequenten Störungen in das Stromnetz ein und eignet sich besonders für medizinische, Präzisionstest- und Kommunikationsorte mit strengen elektromagnetischen Umgebungsanforderungen.

5. Redundanter Dual-Bypass-Schutz

Integriert mit manuellen/automatischen Dual-Bypass-Funktionen. Bei einem internen Fehler im Spannungsstabilisator oder bei regelmäßigen Wartungsarbeiten kann dieser über den Bypass-Schalter nahtlos in den Direktstromversorgungsmodus wechseln, um sicherzustellen, dass die Last nie an Strom verliert. Nach Abschluss der Wartung kann der 3-Phasen-50-KVA-Servomotor-AVR wieder in den Spannungsstabilisierungsmodus geschaltet werden, wobei für den gesamten Vorgang keine Abschaltung erforderlich ist.

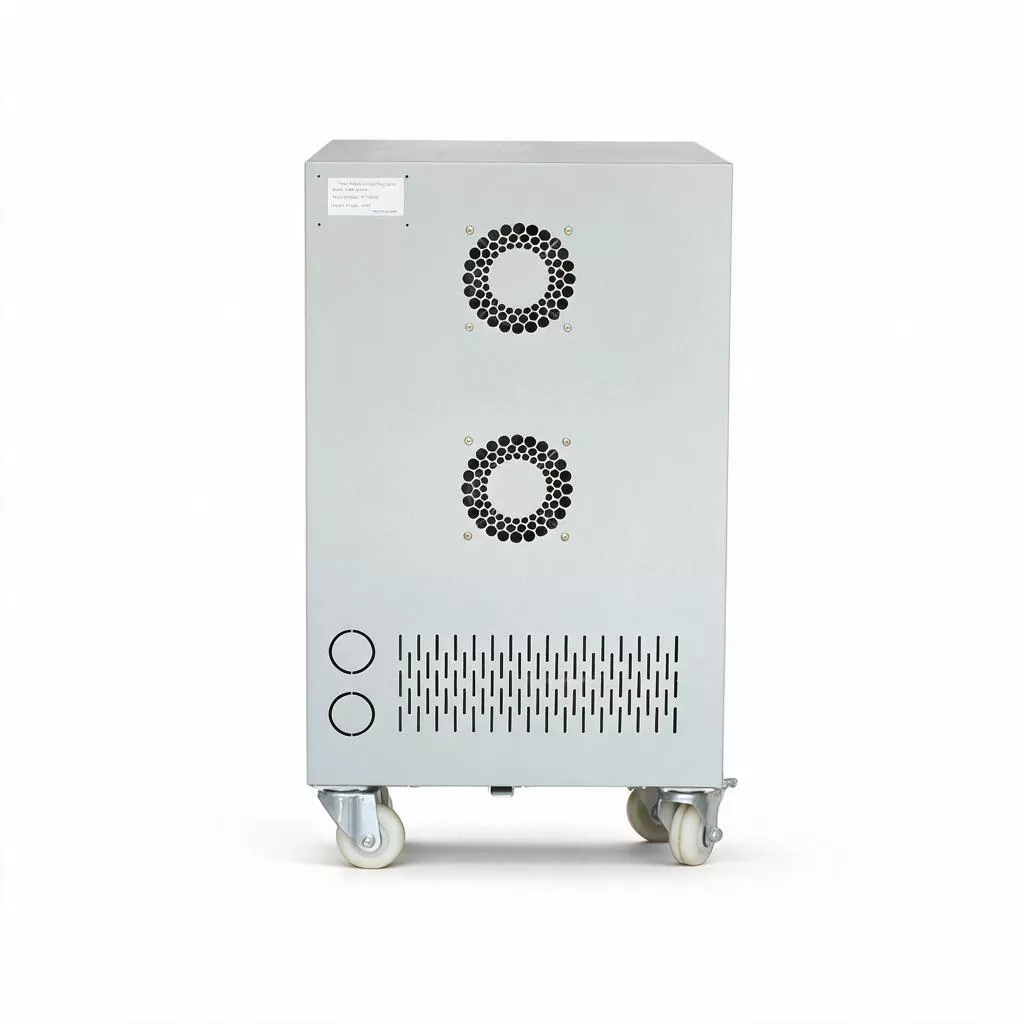

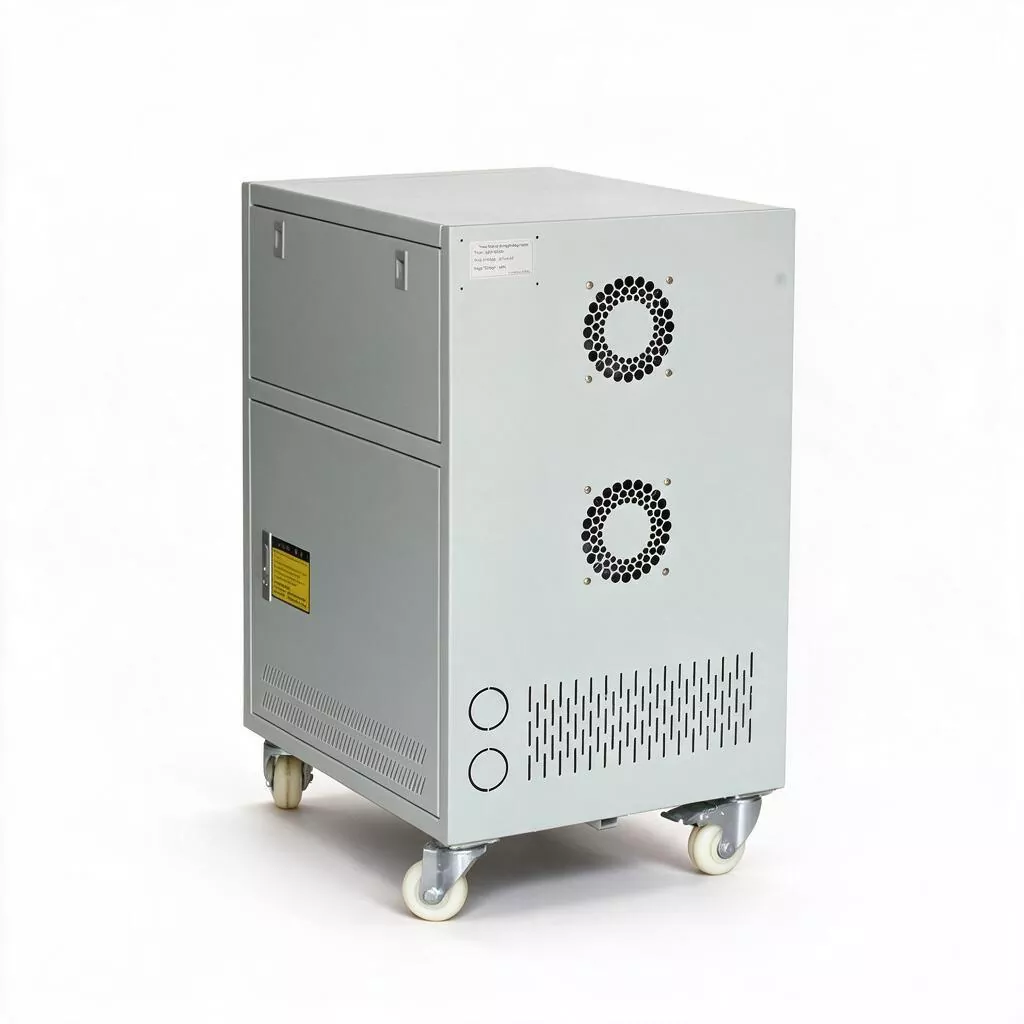

6. Große Wärmeableitung und extrem langlebiges Design

Für die Wärmeerzeugung auf 50-kVA-Niveau werden große Kühlkörper und intelligente, temperaturgesteuerte, geschwindigkeitsregulierende Lüfter eingesetzt, um sicherzustellen, dass der Temperaturanstieg bei Volllast < 60 °C beträgt. Durch die Auswahl von Materialien mit hohem Isolationsniveau der Güteklasse A und importierten verschleißfesten Kohlebürsten beträgt die Gesamtlebensdauer mehr als 15 Jahre, und die Gesamtkosten über den gesamten Lebenszyklus sind viel niedriger als bei ähnlichen elektronischen Spannungsstabilisatoren.

7. Tiefe Integration der Kommunikation

Die Standardkonfiguration umfasst eine RS485-Kommunikationsschnittstelle (Modbus-RTU-Protokoll) und optionale Profibus-DP- oder Ethernet-Kommunikationsmodule. Damit lassen sich dreiphasige Spannung, Strom, Temperatur und Alarmstatus im Kontrollraum in Echtzeit ablesen und ermöglichen so einen mannlosen Betrieb und vorausschauende Wartung.

Produktanwendungen

1. Präzisionsfertigung und High-End-Ausrüstung: Bereitstellung reiner Stromversorgungen mit Nullschwingungen und hoher Stabilität für Halbleiterverpackungs- und Testlinien, SMT-Lötmaschinen und CNC-Ausrüstungsgruppen von Präzisionsformbearbeitungszentren, wodurch die Ausbeute verbessert wird.

2. Stromversorgung für große medizinische Einrichtungen: Wird für die Front-End-Spannungsstabilisierung und Oberschwingungsisolierung großer medizinischer Bildgebungsgeräte wie CT-Geräte, MRT-Systeme (Magnetresonanzsysteme) und Linearbeschleuniger in den Abteilungen Radiologie und Nuklearmedizin tertiärer Krankenhäuser verwendet, um Bildqualität und Gerätesicherheit zu gewährleisten.

3. Rechenzentren und Edge-Computing-Knoten: Sorgen für Spannungsstabilisierung und Oberschwingungskontrolle für die Schaltnetzteile und Präzisionsklimaanlagen kleiner und mittlerer Datenräume und 5G-Kernkonvergenz-Datenräume, wodurch Oberschwingungsverluste am USV-Eingang reduziert und die Batterielebensdauer verlängert werden.

4. Produktionslinien für Fahrzeugbau und Automobilteile: Bereitstellung von Schaltschränken und Servoantriebssystemen für Schweißroboterarbeitsplätze, Lackierroboter und große Stanzlinien, um die Genauigkeit der Mehrachsenverbindung sicherzustellen und Schweißspritzer oder Lackierfehler durch Spannungsschwankungen zu vermeiden.

5. Große Gewerbekomplexe: Die in Einkaufszentren, Fünf-Sterne-Hotels und großen Ausstellungshallen installierten Hauptstromverteilungsräume bieten eine zentrale Optimierung der Stromqualität für Strom und Beleuchtung, Rolltreppen und zentrale Klimaanlagen der gesamten Etage oder des gesamten Gebäudes.

6. Chemische und pharmazeutische Industrie: Bietet Spannungsstabilisierungsschutz für Rührmotoren, Zentrifugen und Luftkompressorgruppen in Reaktionsgefäßen und unterdrückt außerdem die von Motorfrequenzumrichtern erzeugten Oberwellen, um DCS-Steuerungssysteme und Instrumente vor Ort zu stören.

Unterstützen Sie die Anpassung

KTAC bietet 3-Phasen-50-KVA-Servomotor-AVR-OEM/ODM-Services an, einschließlich Aussehensfarbe, Verpackungsmethode, Eingangs-/Ausgangsspannungsbereich und Spezialfunktionsmodulen (wie EMI-Filtergeräte, Blitzschutzgeräte, RS232/RS485-Überwachungsschnittstellen) usw. Bitte kontaktieren Sie uns für maßgeschneiderte Lösungen.

FAQ

1. Kann der 50-KVA-Spannungsstabilisator wirklich den Effekt der „Oberschwingungsisolation“ erzielen?

Ja. Der SBW-50KVA arbeitet nach dem Prinzip eines Kompensationstransformators mit elektromagnetischer Trennung zwischen Eingang und Ausgang. Es hat eine natürliche Dämpfungswirkung auf hochfrequente Harmonische (insbesondere solche über der 5. Harmonischen) (typischerweise ist eine Dämpfung von 30 % bis 50 % möglich). Gleichzeitig erzeugt es keine Schaltfrequenz-Oberwellen (im Gegensatz zu elektronischen Geräten vom Typ PWM), was die umgekehrte Verschmutzung von Oberwellen von der Lastseite zum Stromnetz erheblich reduzieren kann. Wenn eine gründlichere Oberschwingungskontrolle erforderlich ist, können wir im Voraus einen aktiven Filter (APF) oder einen passiven Filterzweig hinzufügen.

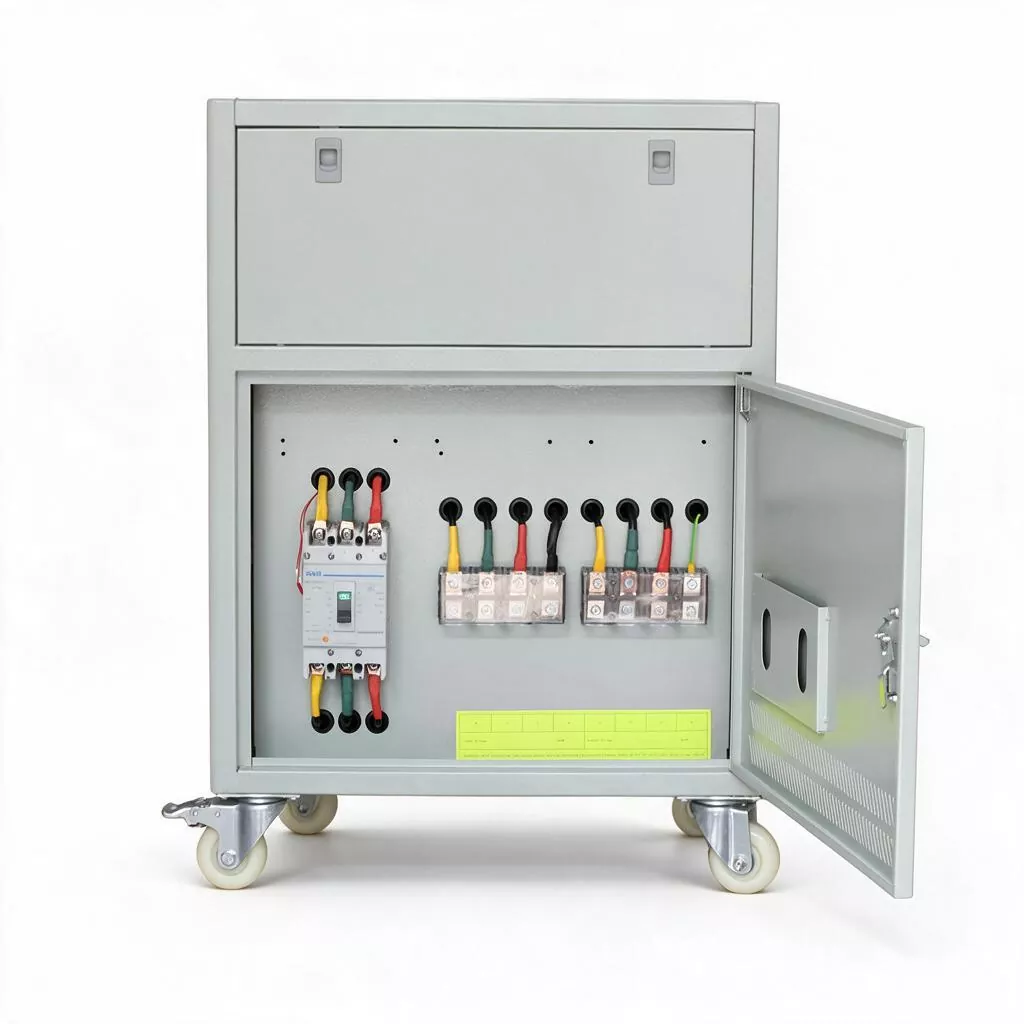

2. Welche Anforderungen gelten für den Front-End-Leistungsschalter, wenn dieses Gerät an das Stromverteilungssystem angeschlossen wird?

Der Nennstrom des 50-KVA-Modells beträgt ca. 76 A (dreiphasig 380 V). Unter Berücksichtigung des Anlaufstoßes motorischer Lasten und einer bestimmten Kapazitätsspanne wird empfohlen, am vorderen Ende einen Leistungsschalter mit Kunststoffgehäuse (MCCB) mit einer Nennleistung von 100 A bis 125 A zu konfigurieren und eine Auslösekurve vom Typ C/D zu wählen. Es wird empfohlen, für das Eingangskabel YJV 3×25 mm² + 2×16 mm² oder höhere Spezifikationen zu verwenden, und die spezifischen Anforderungen müssen auf der Grundlage der tatsächlichen Leitungslänge für den Spannungsabfall berechnet werden.

3. Kann die dreiphasige unabhängige Regelung das Problem des übermäßigen Gesamtneutralstroms aufgrund einer unsymmetrischen Last lösen?

Es kann das Problem des Spannungsungleichgewichts lösen, aber die dreiphasige unabhängige Regelung passt die Spannung jeder Phase an, anstatt den Strom jeder Phase zwangsweise zu verteilen. Wenn der Drehstrom auf der Lastseite stark unausgeglichen ist (z. B. wenn die Differenz 50 A überschreitet), kann der Spannungsstabilisator die Symmetrie der Drehstromspannungen sicherstellen, den Neutralstrom jedoch nicht reduzieren. In diesem Fall empfiehlt es sich, die einphasige Last gleichmäßig am Stromverteilungsterminal zu verteilen, und wir können Sie zum Lastverteilungsplan beraten.

4. Verfügt der 3-Phasen-50-KVA-Servomotor-AVR über Schutzfunktionen im Bypass-Modus?

Im manuellen Bypass-Modus sind die elektronischen Überlast- und Überspannungsschutzfunktionen des Spannungsstabilisators nicht beteiligt. Zu diesem Zeitpunkt werden die hinteren Geräte direkt über das Stromnetz mit Strom versorgt, wodurch der Spannungsstabilisierungsschutz verloren geht, die Kontinuität jedoch aufrechterhalten wird. Es wird empfohlen, dass Benutzer während des Bypass-Betriebs so schnell wie möglich Wartungsarbeiten veranlassen. Während des automatischen Bypasses (Fehlerumschaltung) überwacht das Gerät weiterhin den Netzstatus. Wenn die Netzspannung stark anormal ist und den Sicherheitsschwellenwert überschreitet, können einige Schutzsignale dennoch den Front-End-Leistungsschalter auslösen und einen Alarm auslösen.

5. Was sind die Besonderheiten der Kühllösung für das 50KVA-Modell?

Der Leistungsverlust und die Wärmeentwicklung des 50-KVA-Modells (ca. 2 kW) sind deutlich höher als bei Modellen mit geringer Leistung. Wir verwenden eine verbesserte Kühllösung aus „Kupferrohrkühler + intelligentem Doppelkugellager-Lüfter“, wobei die Lüftergeschwindigkeit automatisch und ohne schrittweise Änderung an die Innentemperatur angepasst wird. In einer Volllastumgebung mit 40 °C wird der interne Temperaturanstieg streng auf 60 °C begrenzt. Es wird empfohlen, sicherzustellen, dass bei der Installation auf der Vorder-, Rückseite, linken und rechten Seite des Geräts ein Abstand von ≥30 cm zur Wärmeableitung und Belüftung vorhanden ist.

6. Beeinträchtigt der Staub der Kohlebürste andere elektrische Komponenten im Stromverteilerschrank?

Die Kohlebürste erzeugt bei längerem Gleitbetrieb Spuren von Graphitstaub. Wir haben im Inneren des Schranks eine spezielle Staubsammelwanne und ein abnehmbares Staubfiltersieb eingerichtet. Der größte Teil des Staubs sammelt sich am Boden der Maschine und gelangt nicht in den Stromverteilerschrank. Es wird empfohlen, die untere Staubsammelöffnung alle sechs Monate mit einem Staubsauger zu reinigen, was sehr praktisch ist.
