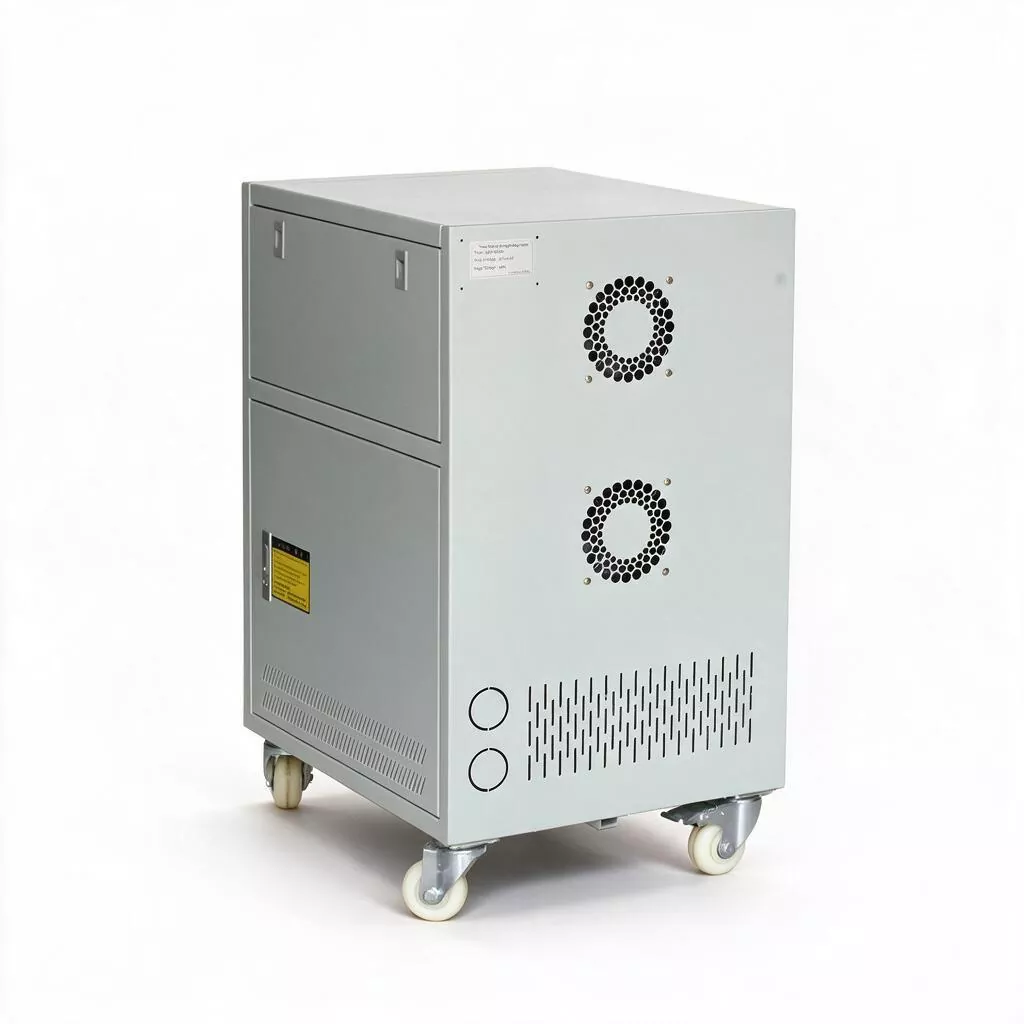

3-Phasen-20-kVA-Servomotor-AVR

Der Wettbewerb in der modernen Fertigung ist größtenteils ein Wettbewerb um die Gesamtanlageneffizienz (Overall Equipment Efficiency, OEE). Unter den vielen Faktoren, die die OEE beeinflussen, wird die Stromqualität häufig übersehen, ist jedoch häufig die Hauptursache für ungeplante Ausfallzeiten.

Spannungseinbrüche können SPS-Steuerungsprogramme stören und Alarmabschaltungen in Servoantrieben auslösen; Eine anhaltend hohe Spannung beschleunigt die Alterung der Motorisolierung und verkürzt die Lebensdauer der VFD-DC-Bus-Kondensatoren. und eine dreiphasige Unwucht führt zu einer Welligkeit des Motordrehmoments, was die Bearbeitungsgenauigkeit beeinträchtigt.

Im Vergleich zu 10-KVA-Einstiegsmodellen oder 15-KVA-Mittelstufenmodellen bewältigt der 3-Phasen-20-KVA-Servomotor-AVR nicht nur die hohen Einschaltströme (typischerweise das 5- bis 7-fache des Nennstroms), die beim Starten induktiver Lasten wie Motoren und Kompressoren auftreten, sondern stellt dank seiner unabhängigen Dreiphasenregelung auch bei plötzlichen einphasigen Lastschwankungen schnell das Spannungsgleichgewicht zwischen den Phasen wieder her und stellt so sicher, dass die gesamte Produktionslinie ungestört bleibt.

Produktparameter

Was sind die Vorteile gegenüber anderen Produkten?

Im Hinblick auf die Systemkompatibilität entspricht die 20-KVA-Kapazität einem Nennstrom von etwa 30 A (dreiphasig 380 V), wodurch sie perfekt zu den meisten 40-A-Leistungsschaltern und Schützen (oder weniger) auf dem Markt passt und kostspielige Aufrüstungen von Stromverteilerschränken überflüssig macht.

Darüber hinaus hat der 3-Phasen-20-kVA-Servomotor-AVR genau die gleichen Abmessungen (500 x 380 x 670 mm) und das gleiche Gewicht (82 kg) wie die 10-kVA- und 15-kVA-Modelle. Diese einheitlichen Anforderungen an die Stellfläche und die strukturelle Belastung ermöglichen es Kunden, auf eine höhere Kapazität aufzurüsten, ohne ihr bestehendes Layout zu ändern, und gleichzeitig ausreichend Leistungsspielraum zu gewährleisten, um in Zukunft eine oder zwei weitere Maschinen hinzuzufügen.

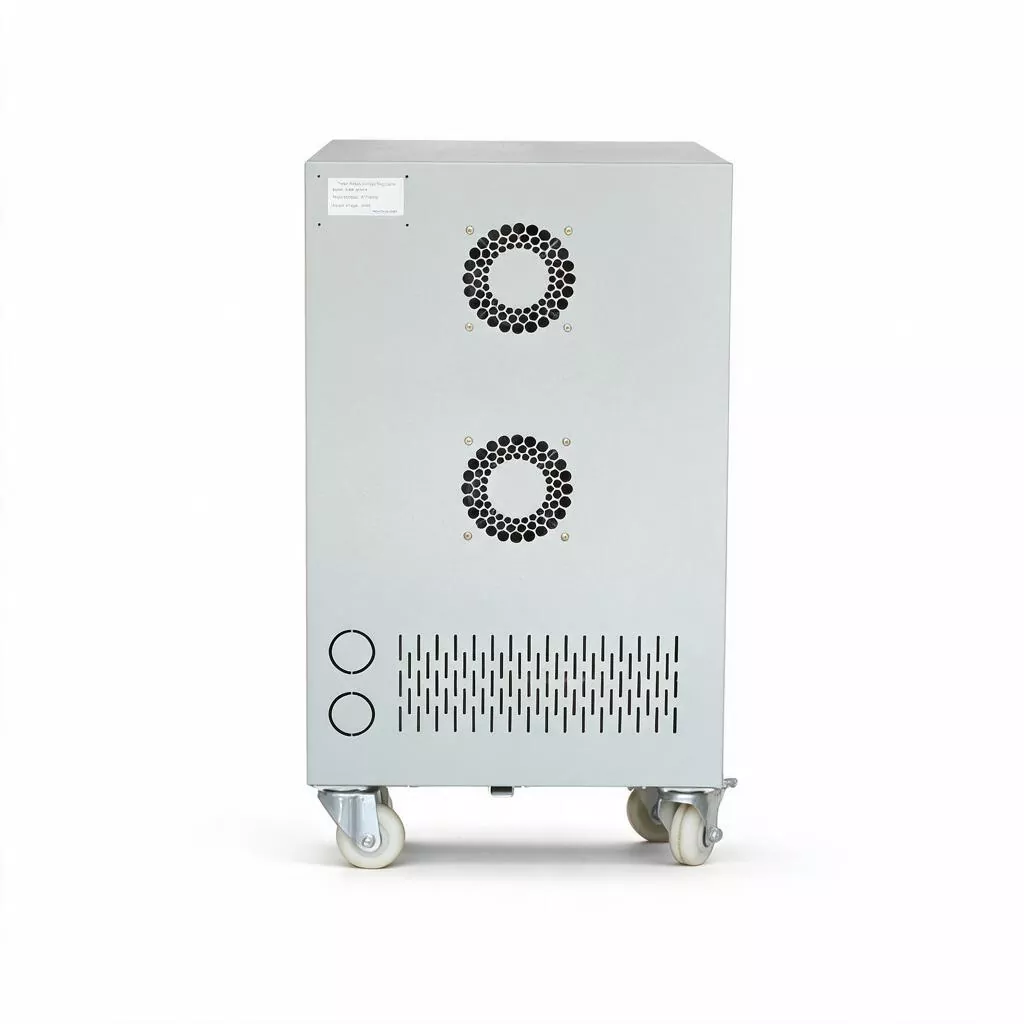

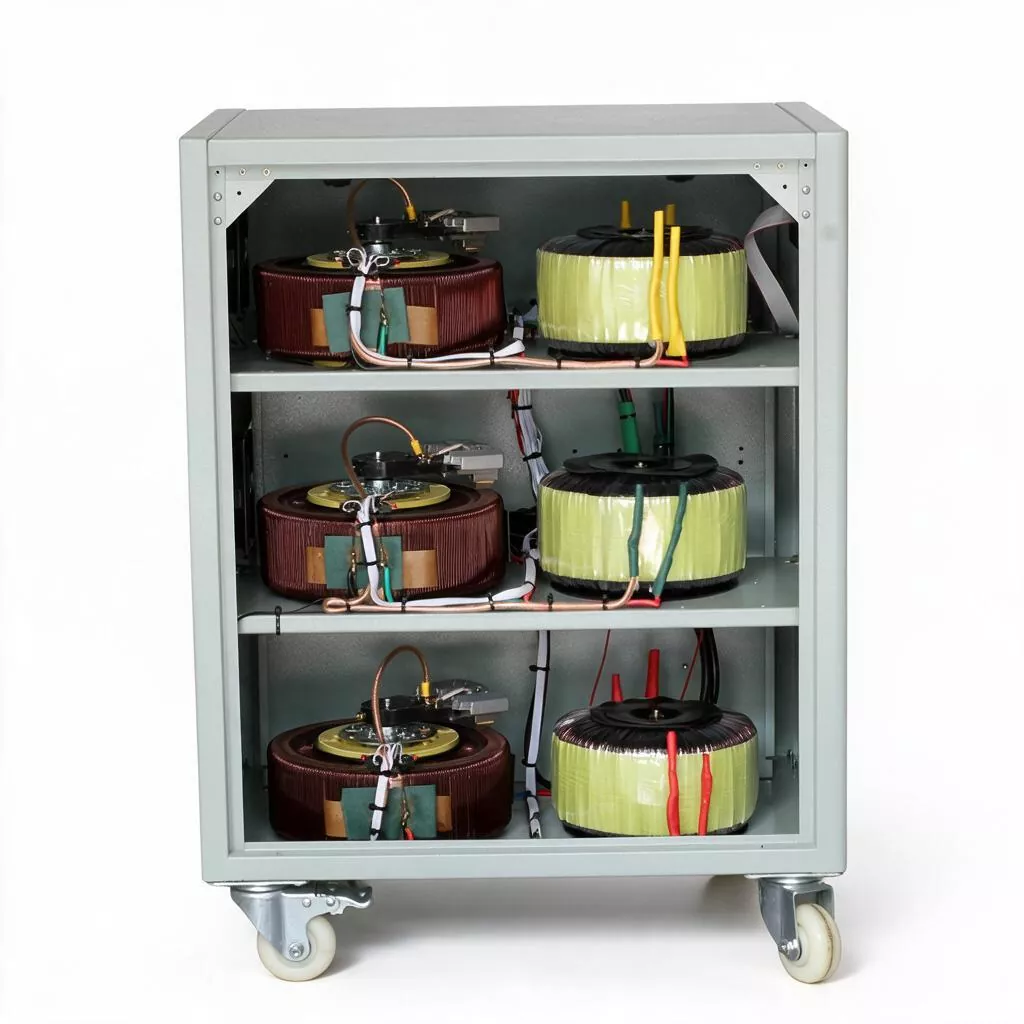

Der 3-Phasen-20-KVA-Servomotor AVR übernimmt die inhärenten Vorteile der Servomotorstruktur: hohe Schlagfestigkeit, Freiheit von den Risiken, die mit zerbrechlicher Leistungselektronik verbunden sind, und kostengünstiger, einfacher Kohlebürstenaustausch. Ausgestattet mit einem intelligenten temperaturgesteuerten Lüfter und einem mehrschichtigen Schutzsystem ist dieses Modell für kontinuierliche 24-Stunden-Produktionsumgebungen im Dreischichtbetrieb konzipiert und eignet sich daher besonders für Fließbandbetriebe, die eine hohe Kontinuität der Stromversorgung erfordern.

Hauptmerkmale

1. Optimale Kapazitätspositionierung

Die 20-KVA-Nennleistung füllt genau die Marktlücke zwischen 15-KVA- und 30-KVA-Modellen. Für Lastgruppen mit einer installierten Gesamtleistung von ca. 15–18 kW bietet die 20-kVA-Einheit eine angemessene Marge von 10–15 %. Dies ermöglicht eine einfache Bewältigung von Motoranlaufstößen und vermeidet gleichzeitig die Ineffizienz des Betriebs in einer Schwachlastzone aufgrund übermäßiger Kapazität, wodurch sichergestellt wird, dass der Stabilisator stets innerhalb seines Spitzeneffizienzbereichs (60 %–80 % Last) läuft.

2. Sicherstellung der Produktionskontinuität

Es verfügt über eine große Eingangsspannungstoleranz von ±20 %; Der Stabilisator sorgt für einen stabilen Ausgang, selbst wenn die Netzspannung auf 304 V abfällt oder auf 456 V ansteigt. Mit einer Reaktionszeit von weniger als einer Sekunde mildert es effektiv Spannungsflackern während der Gewittersaison und Spannungsschwankungen, die durch das Schalten schwerer Geräte verursacht werden, und minimiert so das Risiko von Unterbrechungen der Stromversorgung.

3. Unabhängige dreiphasige Regelung

Entwickelt für Fabrikszenarien mit gemischten Lasten – wie einphasige Beleuchtung und Steckdosen neben dreiphasigen Stromgeräten – nutzt es unabhängige Phasenabtast- und Steuerungstechnologie. Selbst bei erheblichen Lastungleichgewichten zwischen den Phasen stabilisiert es die Spannung jeder Phase innerhalb des erforderlichen Präzisionsbereichs und verhindert so Schäden an Präzisionssteuerplatinen durch Überspannung aufgrund von Neutralpunktverschiebungen.

4. Hochbeständiges Design

Es besteht aus Isoliermaterialien der Klasse A in Industriequalität und hält Wechselstrom 2000 V/1 Minute ohne dielektrischen Durchschlag stand. Mit einem Nettotemperaturanstieg von <60 °C und einem integrierten intelligenten Umluftkühlsystem arbeitet es langfristig stabil bei Umgebungstemperaturen von -5 °C bis 40 °C und einer Luftfeuchtigkeit unter 90 % und eignet sich daher für Umgebungen mit hohen Temperaturen und hoher Luftfeuchtigkeit wie Spritzgusswerkstätten, Gießereien und unterirdischen Stromverteilungsräumen.

5. Modulare Wartung

Kohlebürsten sind die einzigen Verschleißteile; Der Austausch ist einfach und kostengünstig (keine Demontage der gesamten Einheit erforderlich). Die Steuerplatine verfügt über steckbare Klemmenanschlüsse, was die Fehlerbehebungs- und Reparaturzeiten erheblich verkürzt. Die Lebensdauer des Geräts beträgt mehr als 15 Jahre, was zu langfristigen Gesamtbetriebskosten führt, die weit unter denen elektronischer Spannungsstabilisatoren liegen.

6. Plug-and-Play

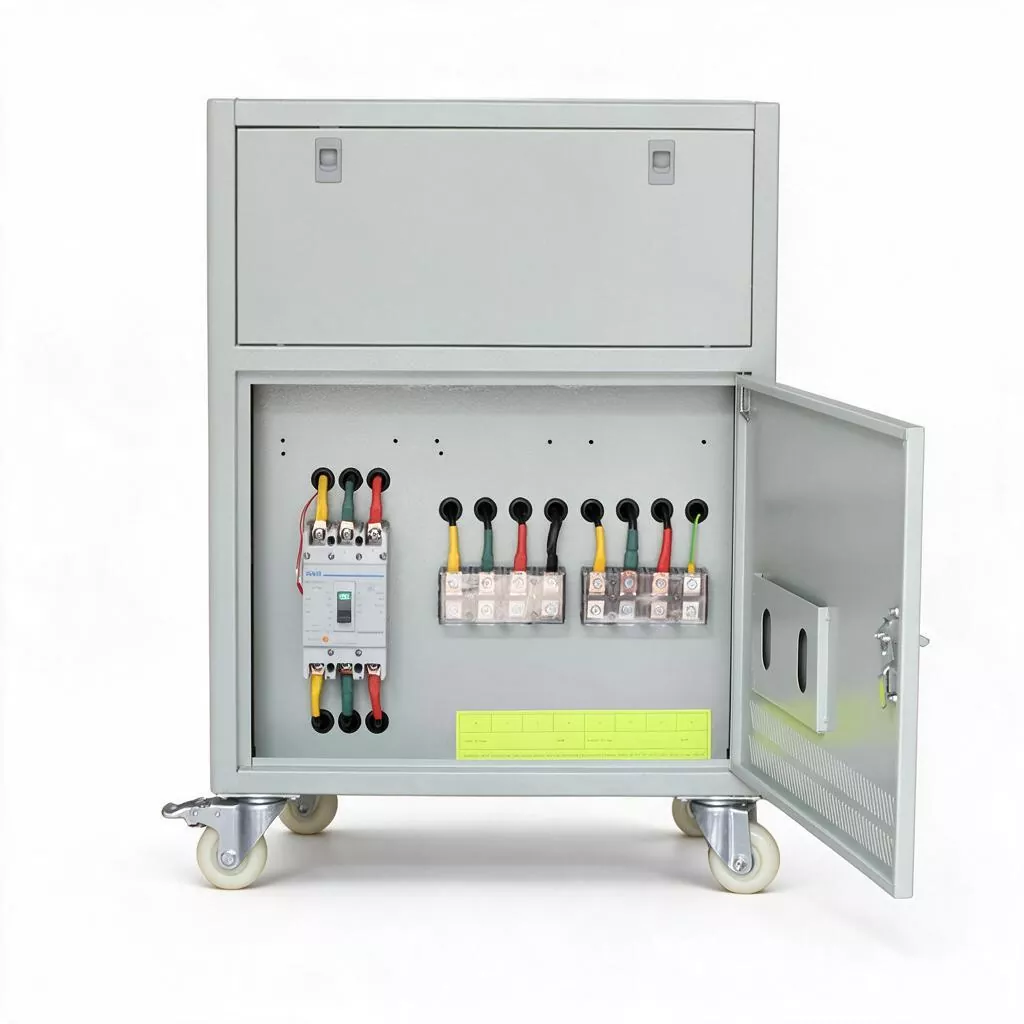

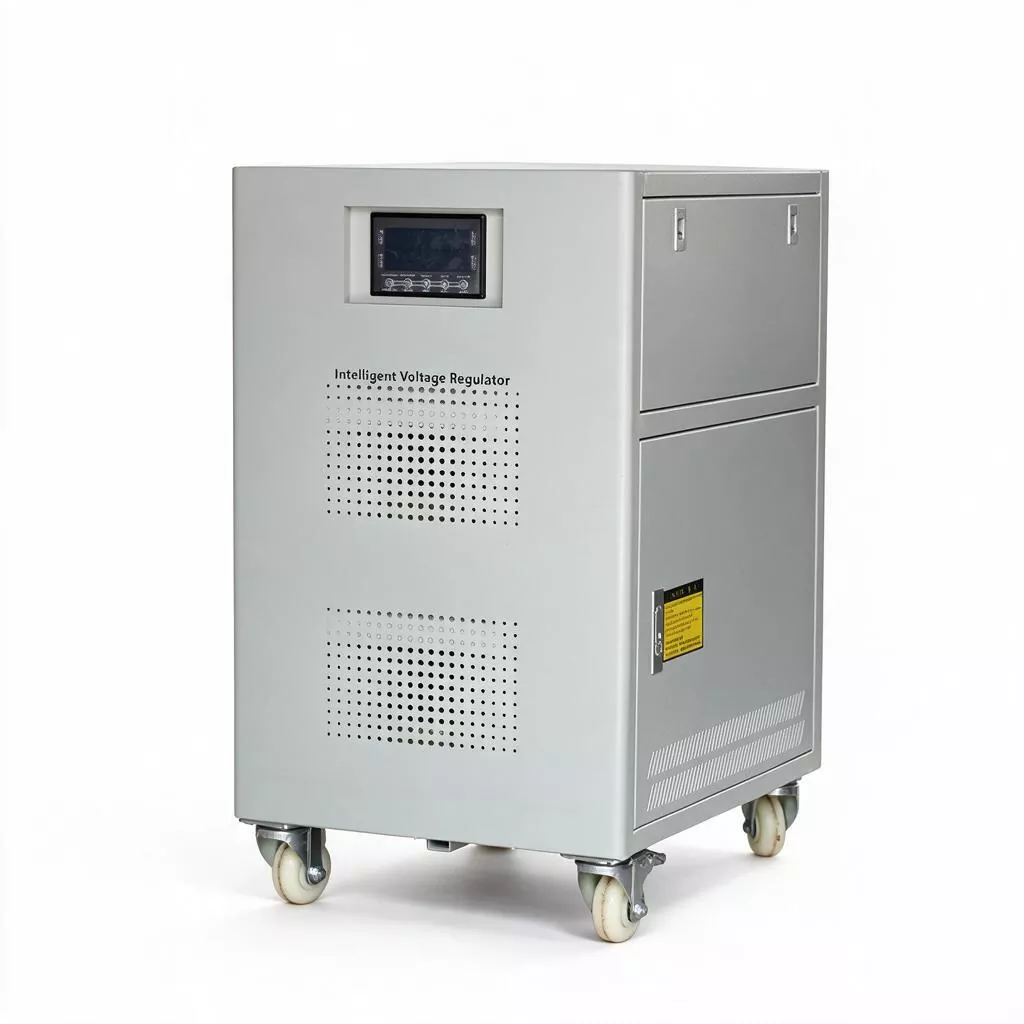

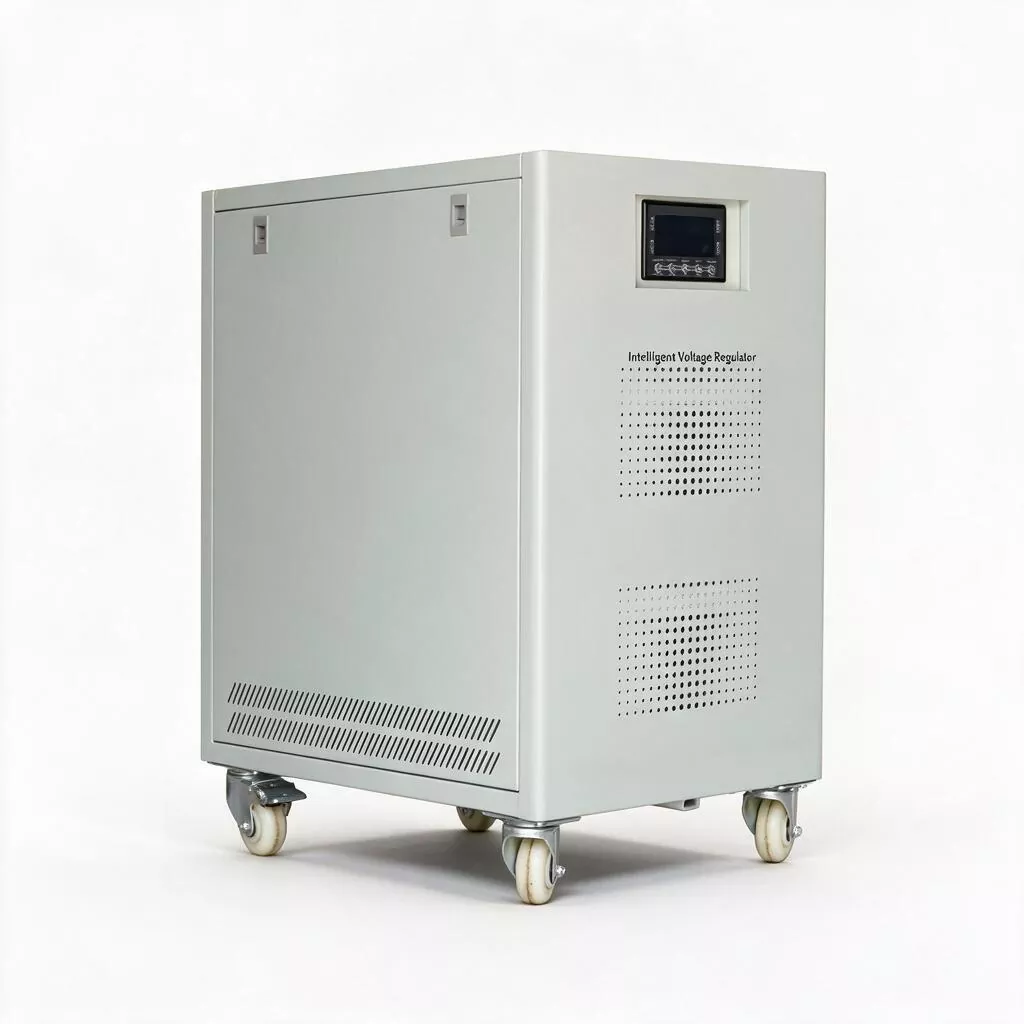

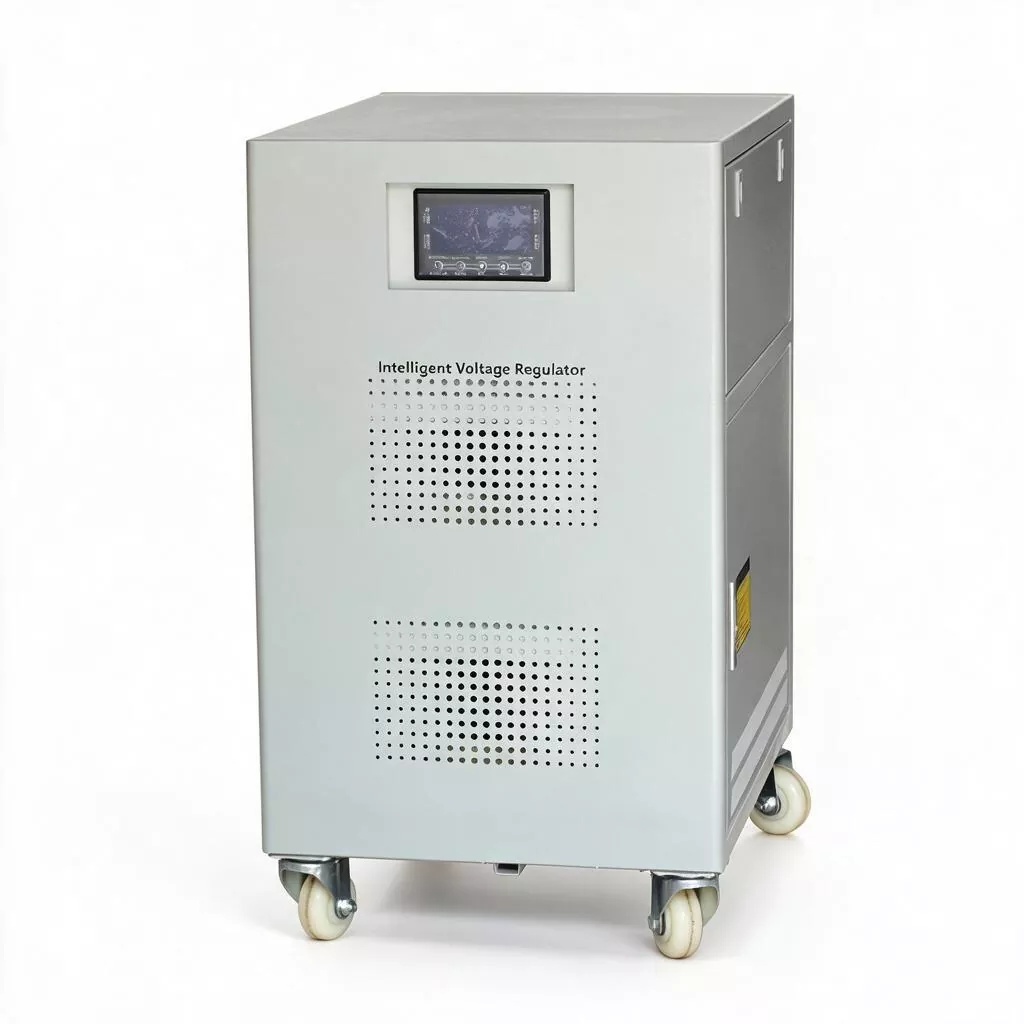

Verfügt über eine standardmäßige dreiphasige Vierleiterverkabelung (A/B/C/N/PE) und unterstützt den Zweifrequenzbetrieb (50/60 Hz). Der 3-Phasen-20-KVA-Servomotor AVR ist mit Dieselgeneratorsätzen, USV-Systemen und den Eingangsstufen verschiedener Frequenzumrichter (VFDs) kompatibel. Ein digitales LED-Panel bietet eine intuitive Anzeige der Phasenspannungen und erleichtert so schnelle Inspektionen vor Ort.

Produktanwendungen

1. Kleine und mittlere Fertigungslinien: Bietet stabile Leistung für CNC-Drehmaschinen, Fräsmaschinen, Bearbeitungszentren, kleine Stanzlinien und automatisierte Montagelinien und gewährleistet so die Bearbeitungspräzision und die Aufrechterhaltung der Produktionszykluszeiten.

2. Große Gebäudestromversorgung: Geeignet für Hauptaufzugsbänke, zentrale Klimaanlagen, Feuerlöschpumpen und Lüftungssysteme in Bürohochhäusern, Einkaufszentren und Krankenhäusern; verhindert das Einklemmen von Aufzügen oder Schutzabschaltungen von Kühlsystemen aufgrund von Spannungsschwankungen.

3. Verpackungs- und Lebensmittelmaschinen: Bietet Spannungsstabilisierungsschutz für Geräte, die häufigen Start-Stopp-Zyklen unterliegen – wie Kissenverpackungsmaschinen, Abfüllmaschinen, Verschließmaschinen und Öfen – und verlängert so die Lebensdauer von Schützen und Motoren.

4. Laser- und Blechbearbeitung: Versorgt die CNC-Steuereinheiten und Hilfsgaspumpen von Laser- und Plasmaschneidmaschinen mit sauberem Strom und verhindert so Hochspannungsausfälle oder Probleme mit der Schnittqualität.

5. Kommunikations-Aggregationsräume: Wird in der Eingangsstufe von Schaltnetzteilen und Präzisionsklimageräten in regionalen Aggregationsräumen und Edge-Rechenzentren eingesetzt, um Ausfallzeiten von Kommunikationsgeräten aufgrund von Spannungsanomalien zu verhindern.

6. Test- und Inspektionsgeräte: Bietet eine stabile Spannungsreferenz für Umwelttestkammern, Dynamometer und Hochleistungs-Lade-/Entladetester in Universitätslabors und Qualitätskontrollzentren und gewährleistet so die Wiederholbarkeit der Testdaten.

Anpassungsdienste

KTAC unterstützt OEM/ODM-Dienste, einschließlich der Anpassung von Außenfarben, Verpackungsmethoden, Eingangs-/Ausgangsspannungsbereichen und speziellen Funktionsmodulen (wie EMI-Filter, Blitzschutzgeräte und RS232/RS485-Überwachungsschnittstellen). Bitte kontaktieren Sie uns für eine individuelle Lösung.

FAQ

1. Wie kann ich feststellen, ob meine Ausrüstung 20 kVA statt 15 kVA benötigt?

Berechnen Sie die Gesamtleistung (kVA) aller gleichzeitig betriebenen Geräte und berücksichtigen Sie den Anlaufstromstoß des größten Einzelmotors. Wenn die Gesamtbetriebsleistung zwischen 12 kVA und 15 kVA liegt – und es sich um große Motoren oder Geräte handelt, die häufig starten und stoppen – empfehlen wir das 20-kVA-Modell, um ausreichend Spielraum zu gewährleisten. Bleibt die Gesamtleistung dauerhaft unter 10kVA, reicht das 15kVA-Modell aus. Wir können Ihnen ein kostenloses Arbeitsblatt zur Lastberechnung zur Verfügung stellen.

2. Wird es Probleme geben, wenn der 20-kVA-Spannungsstabilisator über einen längeren Zeitraum bei geringer Last arbeitet?

Nein. Die SBW-Serie nutzt die Spannungsregelung eines Servomotors und verfügt nicht über die „Mindestlast“-Anforderung, die bei elektronischen Spannungsstabilisatoren zu finden ist. Selbst bei geringer Last von 20–30 % bleibt der Wirkungsgrad über 90 %, und ein geringerer Temperaturanstieg trägt tatsächlich dazu bei, die Lebensdauer der Kohlebürsten und des Transformators zu verlängern.

3. Kann eine unabhängige dreiphasige Regulierung Probleme mit dreiphasigen Ungleichgewichten vollständig lösen?

Ja. Der 3-Phasen-Servomotor-AVR mit 20 kVA führt die Spannungsabtastung und Kompensationsregelung für jede Phase einzeln durch und stabilisiert die Ausgangsspannung jeder Phase mit einer Genauigkeit von ±3 %. Bitte beachten Sie jedoch, dass es eher um die Spannungsregelung als um die aktive Stromverteilung geht; Wenn der dreiphasige Laststrom stark unsymmetrisch ist (z. B. eine Differenz von über 50 %), empfehlen wir eine Optimierung der Lastverteilung.

4. Wie funktioniert die Bypass-Funktion des Geräts?

Im Falle einer internen Überlastung, eines Kurzschlusses, einer Überhitzung oder eines Komponentenausfalls schaltet die Steuerschaltung die Last automatisch auf die Netzbypassschaltung um. Zu diesem Zeitpunkt fungiert das Gerät lediglich als Dirigent; Während die Spannungsregelung deaktiviert ist, wird die kontinuierliche Stromversorgung der nachgeschalteten Geräte aufrechterhalten. Gleichzeitig löst die Zentrale einen akustischen und optischen Alarm aus, um das Wartungspersonal zu alarmieren.

5. Wie oft müssen die Kohlebürsten ausgetauscht werden?

Die Lebensdauer der Kohlebürsten hängt von der Häufigkeit der Spannungsschwankungen und der Größe des Laststroms ab. Unter normalen Betriebsbedingungen und durchschnittlicher Netzqualität beträgt die normale Lebensdauer etwa 3 bis 5 Jahre. Wir empfehlen einen Austausch, wenn erhebliche Schwankungen der Ausgangsspannung zu beobachten sind oder wenn die Bürste nur noch ein Drittel ihrer ursprünglichen Länge abgenutzt hat. Der Austausch ist einfach und kann innerhalb von 15 Minuten durchgeführt werden.

6. Können Einheiten parallel geschaltet werden, um die Kapazität zu erhöhen?

Es wird nicht empfohlen, die Ausgänge von zwei SBW-Spannungsstabilisatoren direkt parallel zu schalten. Wenn eine höhere Ausgangsleistung erforderlich ist, empfiehlt es sich, ein SBW-30K-, SBW-50K- oder höherwertiges Modell zu wählen oder uns für eine maßgeschneiderte zentralisierte Spannungsstabilisierungslösung mit hoher Kapazität zu kontaktieren.
