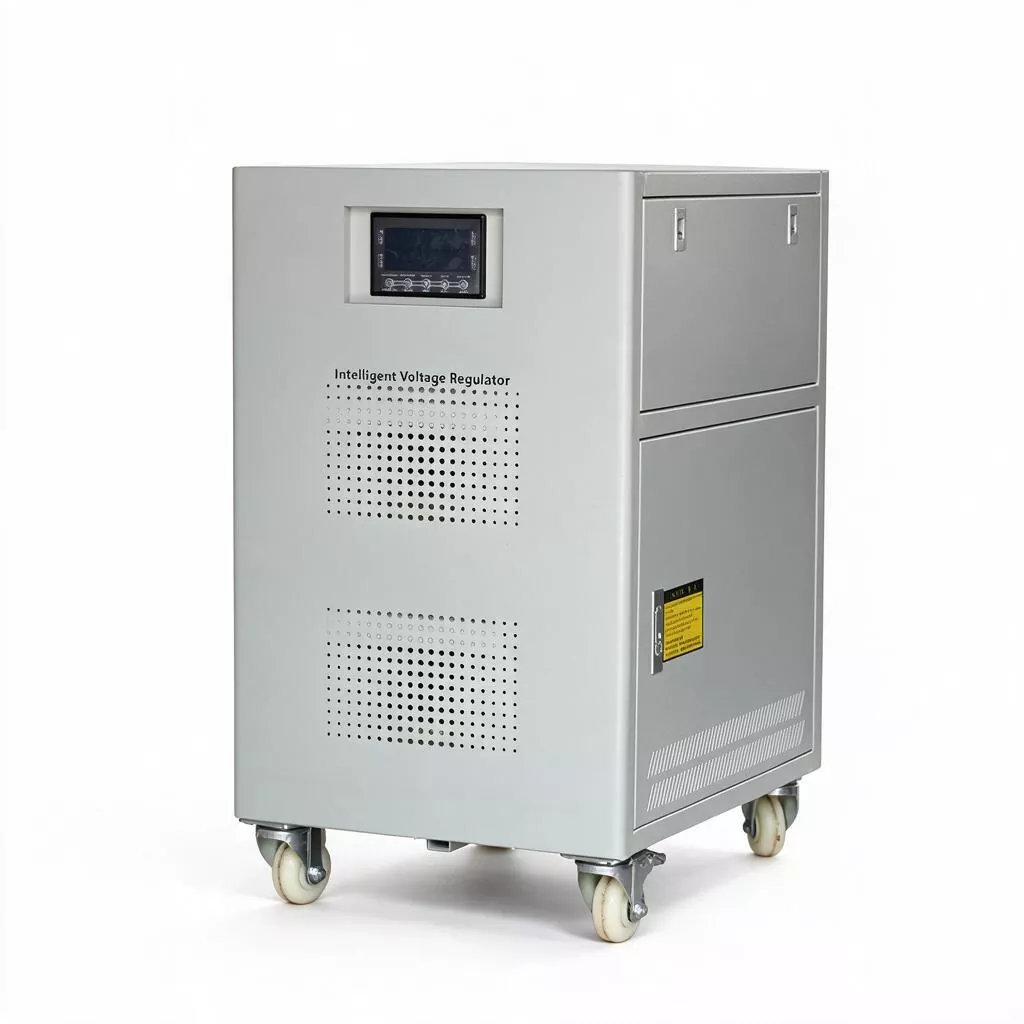

3-Phasen-30-kVA-Servomotor-AVR

Für den Chefingenieur der Fabrik und den Gerätewartungsleiter sind „Platz“ und „Leistung“ bei der Planung des Energiesystems immer zwei widersprüchliche Faktoren, die sorgfältig abgewogen werden müssen. Besonders in den städtischen Industrieparks, in denen Land knapp ist, wird die Fläche des Verteilerraums häufig während des Baus der Fabrikgebäude festgelegt, und die anschließende Erweiterung der Tiefbaukosten ist extrem hoch und der Prozess ist langwierig.

Der 3-Phasen-Servomotor AVR mit 30 kVA kann dieses Problem effektiv lösen. Es verfügt über genau die gleiche Gehäusegröße, die gleichen Positionen der Installationsbasislöcher und die gleiche Anordnung der Eingangs- und Ausgangsklemmen wie das SBW-20KVA mit geringerer Kapazität, verfügt jedoch über einen größeren Kompensationstransformator und eine Spannungsregelspule. Die Nennleistungskapazität erhöht sich von 20 kVA auf 30 kVA.

Das heißt, wenn Ihre Produktionslinie von einer Last von 15 bis 18 kW auf eine Last von 22 bis 27 kW aufgerüstet wird, müssen Sie sich nicht an das Bauteam wenden, um Wände einzureißen und Löcher zu bohren, Sie müssen die Fundamentstahlstangen des Verteilerschranks nicht neu anfertigen und Sie müssen sich auch keine Gedanken darüber machen, ob die ursprünglichen Eingangs- und Ausgangskabel zu kurz sind. Ziehen Sie einfach die gesamte 20-kVA-Maschine heraus, schieben Sie sie als 30-kVA-Maschine an ihren Platz und schließen Sie die Kabel wieder an, um die „kapazitätssprungartige“ Aufrüstung abzuschließen.

Produktparameter

Leistungsvorteile

Die Nennkapazität von 30 kVA entspricht einem Nennstrom von ca. 46 A (dreiphasig 380 V), der die gesamte Montagelinie kleiner und mittlerer Fabriken, große Schraubenluftkompressoren (37 kW-Niveau), 200–300 Tonnen schwere Spritzgießmaschinen-Heiz- und Hydrauliksysteme sowie leistungsstarke zentrale Klimaanlagen in Einkaufszentren und Bürogebäuden abdecken kann.

Der Anlaufstrom des Motors kann das 7- bis 8-fache des Nennstroms erreichen. Herkömmliche elektronische Spannungsstabilisatoren sind anfällig für Fehlerüberbrückungen oder Schäden aufgrund eines plötzlichen Überstroms. Während der SBW-30KVA eine elektromagnetische Induktions-Servoregelung nutzt, besteht keine Gefahr eines Überstromausfalls bei Leistungshalbleitergeräten. Seine Transformator- und Kohlebürstenkomponenten verfügen über eine extrem starke kurzfristige Überlastfähigkeit, die den harten Tests, die das häufige Starten und Stoppen großer Motoren mit sich bringt, problemlos standhalten kann.

Darüber hinaus verfügt der 3-Phasen-30-KVA-Servomotor AVR über eine dreiphasige, phasenweise unabhängige Regelungstechnologie. Selbst unter Hochlastbedingungen, bei denen der Dreiphasenstrom unausgeglichen ist, kann die Ausgangsspannung jeder Phase mit einer Genauigkeit von ±3 % stabilisiert werden. Der intelligente temperaturgesteuerte Lüfter sorgt in Kombination mit dem hochwertigen A-Level-Isolierungssystem für einen kontinuierlichen 24-Stunden-Betrieb bei Volllast in einer Umgebung von 40 °C und macht ihn zu einem echten „Hochleistungsplayer in Industriequalität“.

Hauptmerkmale

1. Ultrahohe Leistungsdichte

Die Außenabmessungen betragen 500×380×670 mm, genau die gleichen wie beim 20-KVA-Modell, jedoch mit einer Kapazitätssteigerung von 50 %. Die Leistungsdichte ist branchenführend und eignet sich besonders für Renovierungs- und Modernisierungsprojekte in Verteilerräumen mit begrenztem Platzangebot und ohne Erweiterungsmöglichkeit. Die Installationslöcher und Verkabelungsklemmen sind konsistent und ermöglichen einen schnellen Austausch innerhalb von Minuten.

2. Hohe Stoßbelastungstoleranz

Der 3-Phasen-30-KVA-Servomotor AVR ist speziell für induktive Lasten wie Hochleistungsmotoren, Kompressoren und Hydraulikpumpen optimiert und kann kurzfristigen Stoßströmen standhalten, die den Nennstrom um das Achtfache überschreiten, ohne auszulösen oder zu umgehen. Dadurch wird ein reibungsloser Start von Schwerlastgeräten gewährleistet und Produktionsunterbrechungen aufgrund eines Spannungsabfalls beim Start vermieden.

3. Langzeitstabilität unter Schwerlastbedingungen

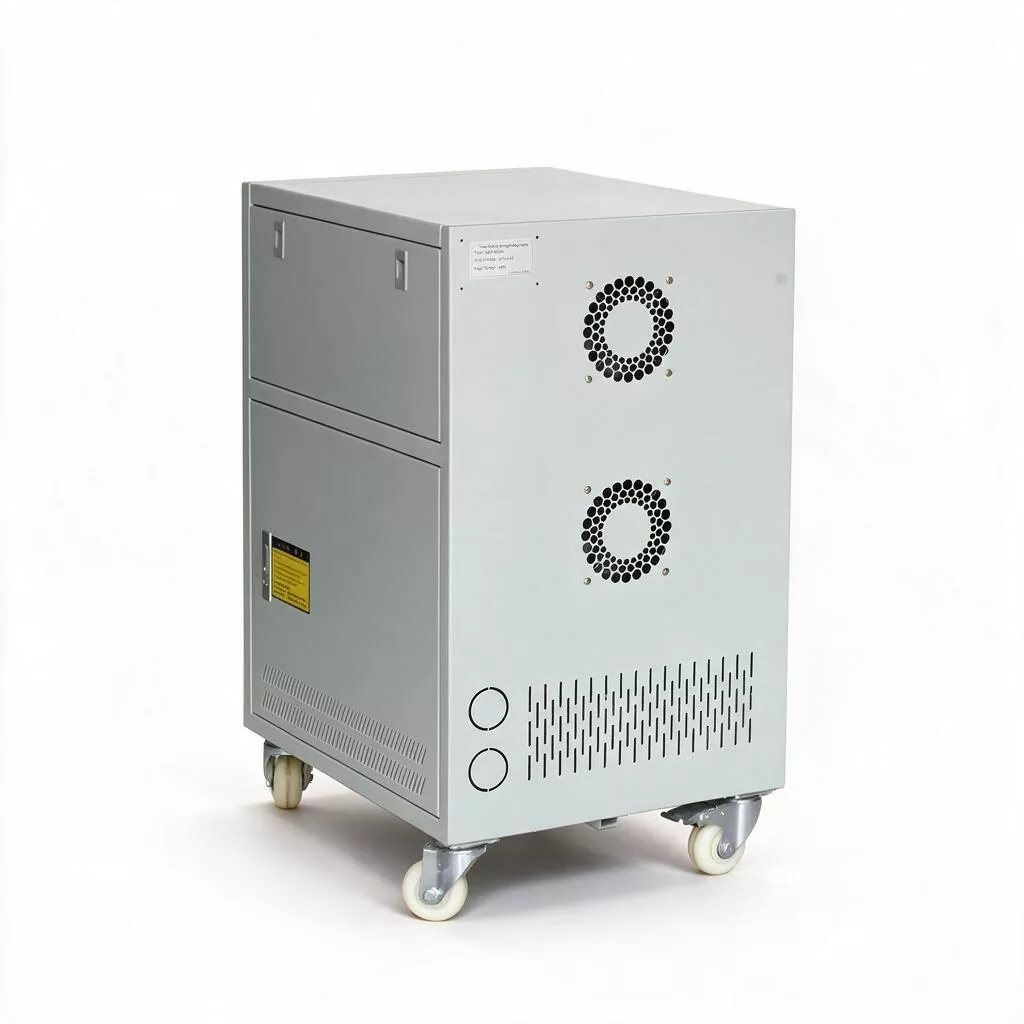

Durch den Einsatz verdickter Kompensationstransformatorspulen und größer dimensionierter Bürstenkomponenten wird die Nennstrombelastbarkeit bei geringerer Wärmeentwicklung auf 46 A erhöht. Der Nettotemperaturanstieg beträgt weniger als 60 °C und in Kombination mit einem Zwangsluftkühlsystem kann ein kontinuierlicher Dreischichtbetrieb in Hochtemperatur- und staubigen Industrieumgebungen durchgeführt werden.

4. Unabhängige dreiphasige hochpräzise Regelung

Die Abtastschaltung erkennt und treibt jede Phasenspannung unabhängig an, selbst wenn die dreiphasige Last stark unausgeglichen ist (z. B. wenn eine große Menge einphasiger Beleuchtung und dreiphasiger Strom gleichzeitig angeschlossen wird). Sie kann jeden Phasenausgang unabhängig innerhalb von ±3 % stabilisieren, um spannungsempfindliche SPS, Servoantriebe und Präzisionsinstrumente zur Temperaturregelung wirksam zu schützen.

5. Hochzuverlässige elektromagnetische Topologiestruktur

Im Gegensatz zu vollelektrischen Spannungsstabilisatoren verfügt diese Maschine über eine Servomotor- und Säulenspannungsreglerstruktur, ohne anfällige Leistungsschaltgeräte, mit hoher Widerstandsfähigkeit gegen Blitzüberspannungen und eignet sich für abgelegene Industriegebiete mit schlechter Netzqualität (starke Oberschwingungen, drastische Spannungsschwankungen). Die geplante Lebensdauer liegt bei über 15 Jahren, bei einer äußerst geringen Ausfallrate über den gesamten Lebenszyklus.

6. Umfassender Schutz und Bypass auf Systemebene

Integrierter sechsschichtiger Schutz einschließlich Überlastung, Überspannung, Unterspannung, Kurzschluss, Überhitzung und Phasenausfall sowie integrierte mechanische/elektrische Dual-Bypass-Funktionen. Wenn eine interne Anomalie auftritt, schaltet es automatisch nahtlos auf die direkte Stromversorgung über das Stromnetz um und stellt so sicher, dass kritische Lasten nie abgeschaltet werden, während das Panel akustische und visuelle Alarmsignale ausgibt.

7. Flexible Schnittstellenerweiterungsmöglichkeit

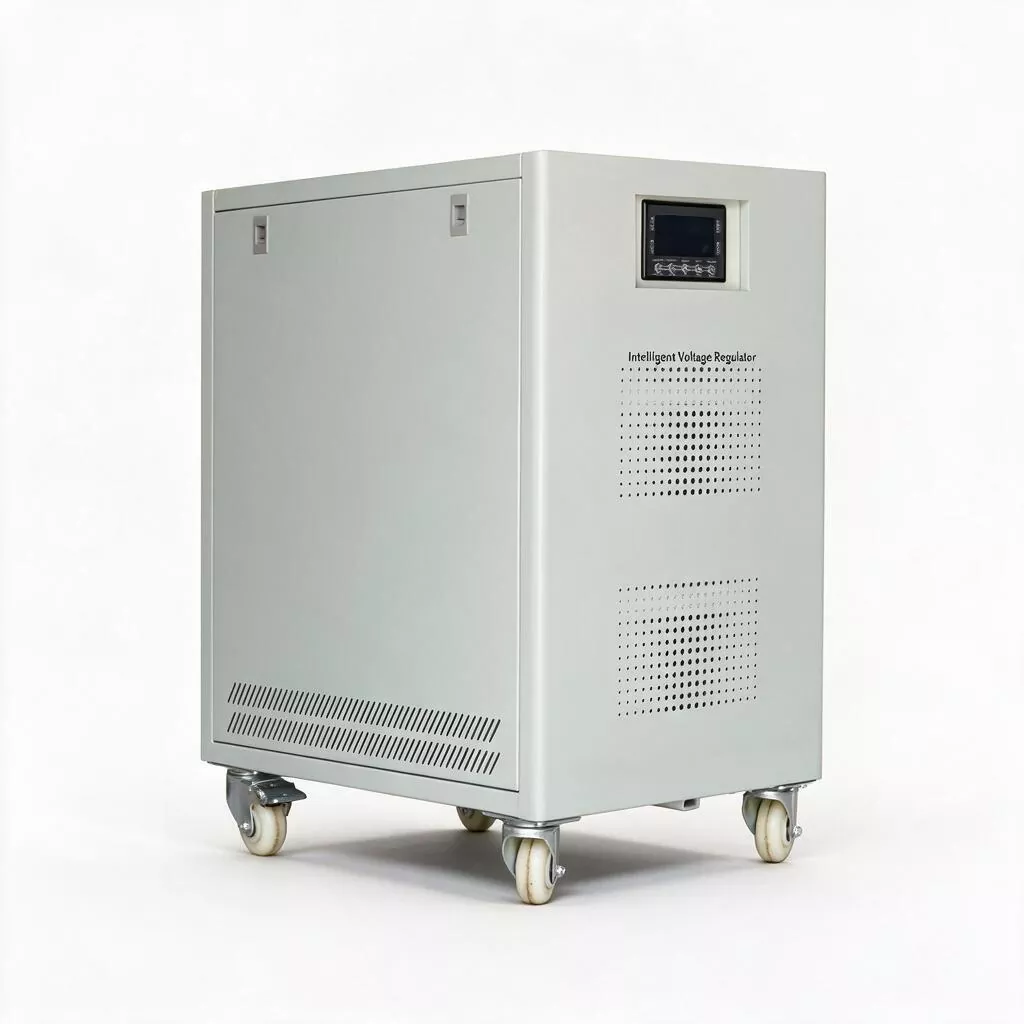

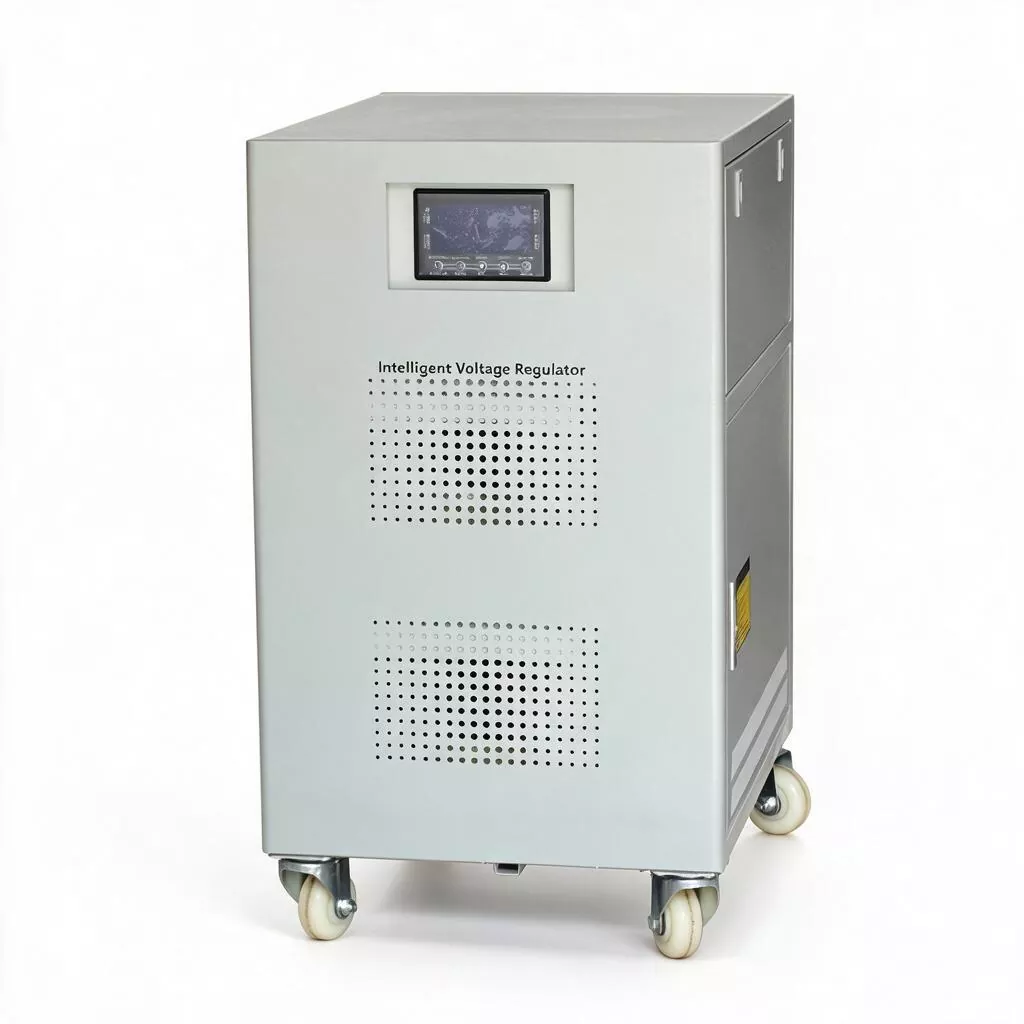

Die Standardkonfiguration umfasst eine digitale dreiphasige LED-Spannungsanzeige; Die optionale RS485-Kommunikationsschnittstelle unterstützt das Modbus-RTU-Protokoll und kann an werkseitige DCS-Systeme oder Energiemanagementplattformen (EMS) angeschlossen werden, um Fernüberwachung, Spannungstrendaufzeichnung und Fehlerwarnung zu ermöglichen.

Produktanwendungen

1. Zentralisiertes Stromverteilungsmanagement für kleine und mittlere Fabriken: Installiert am Haupteingangsschrank der Werkstatt sorgt es für eine zentrale Spannungsstabilisierung für die gesamte Produktionslinie (numerisch gesteuerte Maschinengruppen, Schweißgeräte, Hebegeräte) und verbessert so die Stromqualität der gesamten Werkstatt.

2. Große Spritzguss- und Druckgussindustrie: Bietet eine stabile Stromversorgung für die Heizringe und Hydraulikölpumpenmotoren von 200T- bis 350T-Spritzgussmaschinen, verhindert, dass Spannungsschwankungen zu unkontrollierten Heiztemperaturen oder instabilem Einspritzdruck führen, und reduziert die Ausschussrate.

3. Druckluftsystem: Ausgestattet mit Schraubenluftkompressoren und Kolbenluftkompressoren mit 37 kW und darunter löst es das Problem großer Stromauswirkungen beim Start, sorgt für einen stabilen Druck des Druckluftsystems und schützt Schütze und Thermorelais.

4. Kommerzielles großes HVAC-System: Geeignet für wassergekühlte Zentralklimaanlagen, Kühlturmventilatoren und Umwälzwasserpumpen in großen Einkaufszentren, Hotels und Bürogebäuden und sorgt für eine stabile Spannungsversorgung, um ein Auslösen des Kompressorüberhitzungsschutzes aufgrund von Unterspannung zu vermeiden.

5. Metallverarbeitung und Blechumformung: Bietet reine Stromversorgung für die Hydrauliksysteme und CNC-Steuerungen großer Schermaschinen, Biegemaschinen und Stanzmaschinen und gewährleistet so die Verarbeitungsgenauigkeit und die Lebensdauer der Form.

6. Wasseraufbereitung und kommunale Einrichtungen: Wird in großen Kraftwerken für Wasserpumpen, Belüftungsventilatoren in Kläranlagen und kommunalen Entwässerungspumpstationen usw. verwendet, um den stabilen Betrieb der öffentlichen Infrastruktur sicherzustellen.

Anpassungsdienste

KTAC bietet OEM/ODM-Dienstleistungen an, einschließlich Aussehensfarbe, Verpackungsmethode, Eingangs-/Ausgangsspannungsbereich und Sonderfunktionsmodule (wie EMI-Filtergeräte, Blitzschutzgeräte, RS232/RS485-Überwachungsschnittstellen) usw. Bitte kontaktieren Sie uns für maßgeschneiderte Lösungen.

FAQ

1. Der SBW-30KVA und der 20KVA haben genau die gleichen Abmessungen. Wie wird die Kapazitätssteigerung intern erreicht?

Ohne den Schrankrahmen zu verändern, erhöhen wir die Energieumwandlungsdichte pro Volumeneinheit durch die Optimierung der magnetischen Materialien (unter Verwendung hochpermeabler Hochleistungs-Siliziumstahlbleche) und die Verbesserung des Spulenwickelprozesses. Gleichzeitig verstärken wir das Design des Wärmeableitungsluftkanals, um sicherzustellen, dass der Temperaturanstieg im Standardbereich bleibt. Dieses „kleine, leistungsstarke“ Design wurde in ausgereiften Massenmodellen vollständig verifiziert.

2. Meine Fabrik verwendete ursprünglich einen 20-kVA-Stabilisator. Jetzt ist die Belastung gestiegen. Kann ich es direkt durch dieses 30-kVA-Gerät ersetzen?

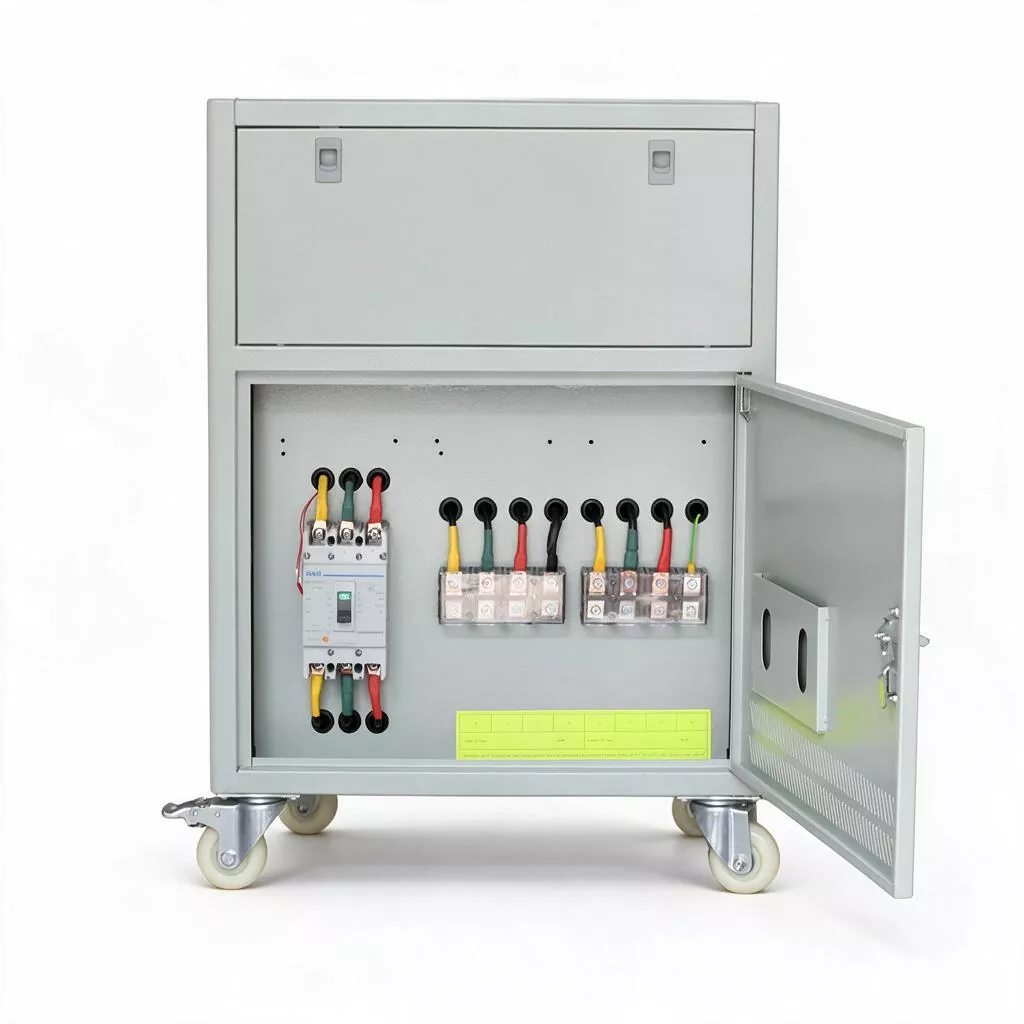

In den meisten Fällen ist es möglich. Die Abmessungen der Installationsbasislöcher und der Abstand zwischen den Eingangs-/Ausgangskupferstreifen der beiden sind genau gleich. Bitte beachten Sie jedoch, dass die Spezifikationen des Eingangskabels und des Leistungsschalters am vorderen Ende ausreichend sind – der Nennstrom des 30-kVA-Geräts beträgt etwa 46 A. Es wird empfohlen, am vorderen Ende einen Schutzschalter mit ≥63 A und ein Kupferkernkabel mit ≥10 mm² zu verwenden. Unser technisches Team kann vor dem Austausch Vor-Ort-Inspektionen durchführen.

3. Wie geht der 30KVA mit dem Stoßstrom beim Anlaufen großer Motoren um?

Der Spannungsregler vom Servomotortyp ist im Wesentlichen ein großer variabler Transformator. Aufgrund seiner elektromagnetischen Trägheit ist eine kurzfristige Überlastung möglich. Der Schleifkontakt zwischen Kohlebürste und Spule hält einem augenblicklichen Stoß um ein Vielfaches des Nennstroms stand. Der Steuerkreis verzögert die Beurteilung und löst keinen Überstromschutz wie der elektronische Stabilisator aus. Solange der Schlagstrom innerhalb von 5 Sekunden abfällt, kann der Stabilisator im Normalbetrieb bleiben.

4. Kann der 3-Phasen-30-KVA-Servomotor-AVR wirklich einen Wirkungsgrad von 96 % erreichen? Ist es bei geringer Last immer noch energieeffizient?

Ja, im Volllastbetrieb liegt der Wirkungsgrad bei ≥96 %. Unter leichter Last (40 % – 60 % Lastrate) sinkt der Wirkungsgrad aufgrund des relativen Anstiegs des Eisenverlusts leicht auf etwa 93 % – 95 %, ist aber immer noch viel höher als bei herkömmlichen magnetischen Sättigungsstabilisatoren. Wir empfehlen, die Lastrate im Bereich von 50 % bis 80 % zu halten, um die beste Gesamtenergieeffizienz zu erreichen.

5. Wie funktioniert die dreistufige unabhängige Regulierung?

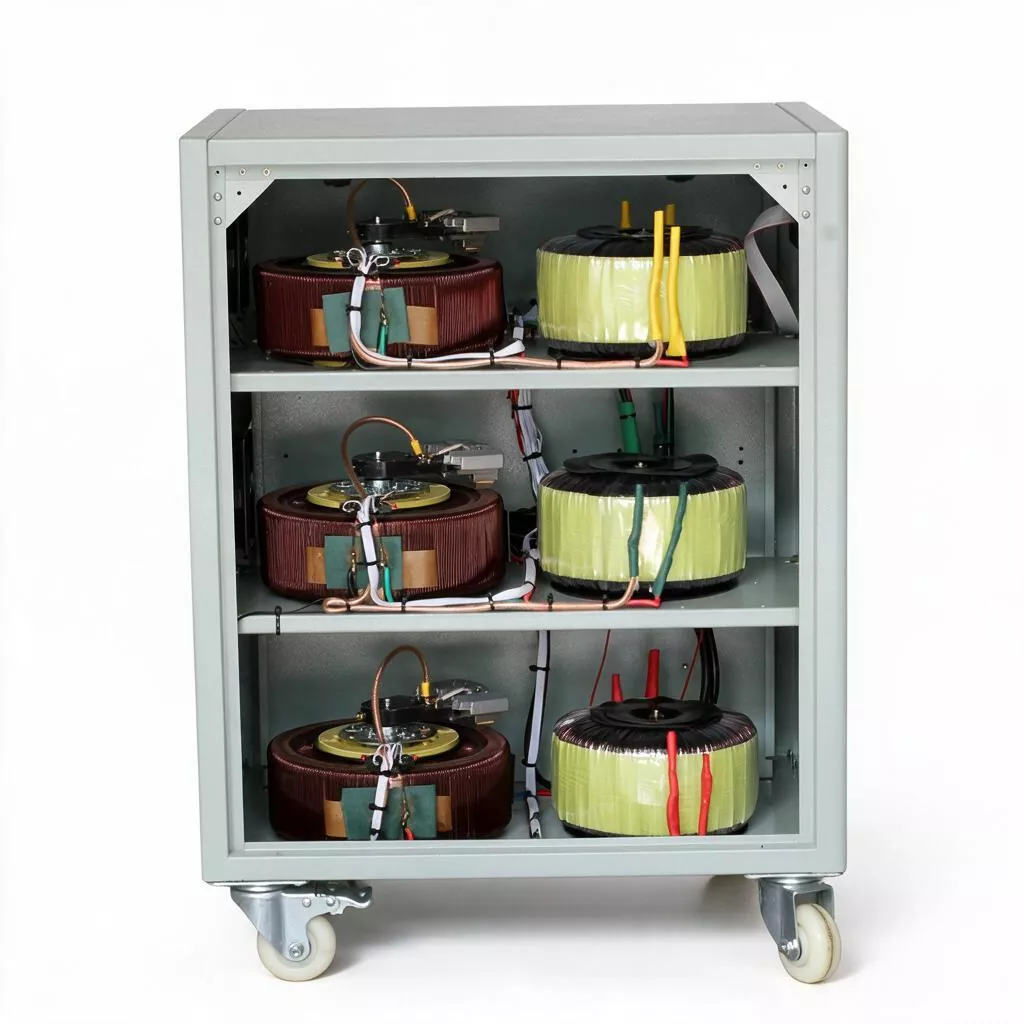

Im Inneren des Geräts befinden sich drei völlig unabhängige Abtasttransformatoren, Steuerplatinen und Servomotor-Antriebsmechanismen. Wenn die Spannung der Phase A niedrig ist, wird nur die Kohlebürste der Phase A nach oben bewegt, um zusätzlichen Druck zu erzeugen, während die Phasen B und C überhaupt nicht betroffen sind. Dadurch ist eine vollständige Entkopplungsregelung der dreiphasigen Ausgangsspannung gewährleistet. Selbst wenn die dreiphasige Last auf der Benutzerseite stark unsymmetrisch ist, behält die dreiphasige Spannung am Ausgangsende immer noch eine hohe Symmetrie bei.

6. Was sind die wichtigsten täglichen Wartungsaufgaben für die Ausrüstung?

Die tägliche Wartung ist sehr einfach: Überprüfen und reinigen Sie den Kohlebürstenstaub vierteljährlich (mit einem Staubsauger aus der Lüftungsöffnung entfernen), halbjährlich prüfen, ob die Länge der Kohlebürste unter die Markierungslinie abgenutzt ist, und einmal im Jahr die Schrauben der Eingangs- und Ausgangsklemme festziehen. Im Vergleich zu elektronischen Geräten, die eine regelmäßige Erkennung der Kapazität des Elektrolytkondensators erfordern, sind der Wartungsaufwand und die Ersatzteilkosten der SBW-Serie äußerst vorteilhaft.
