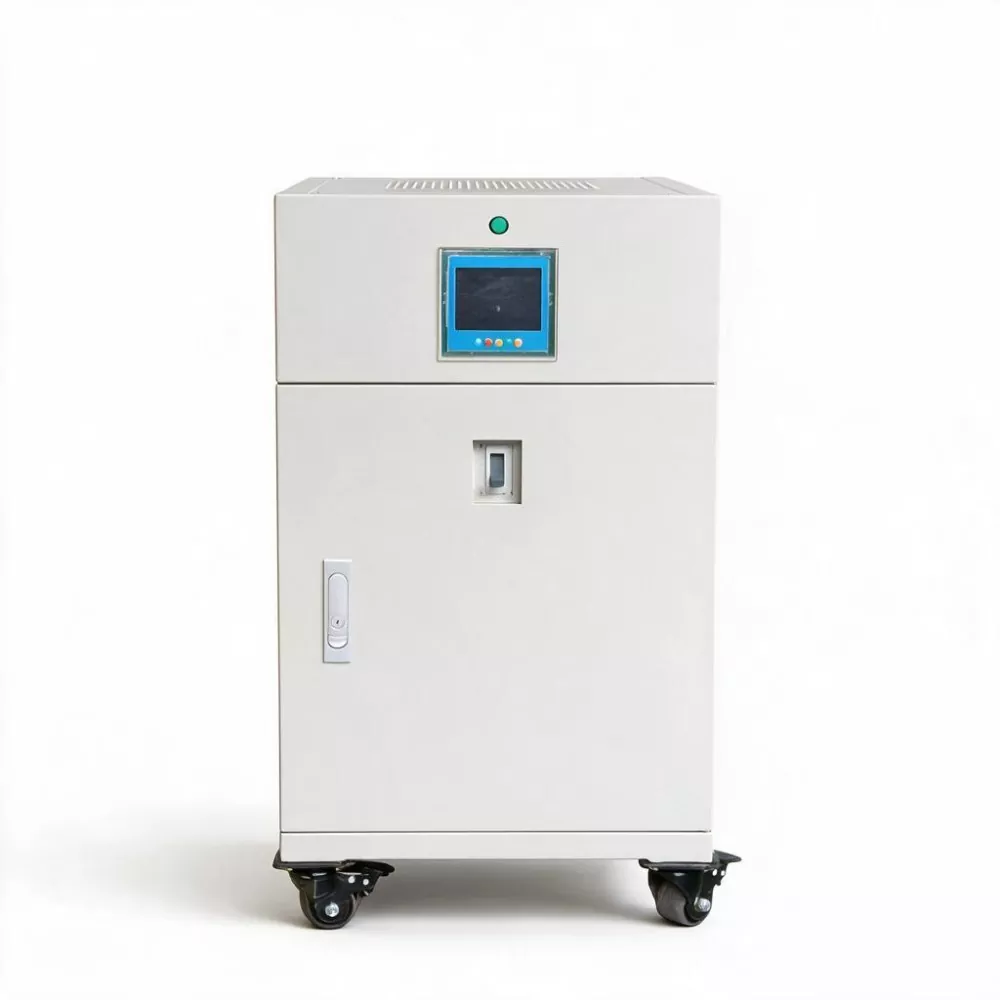

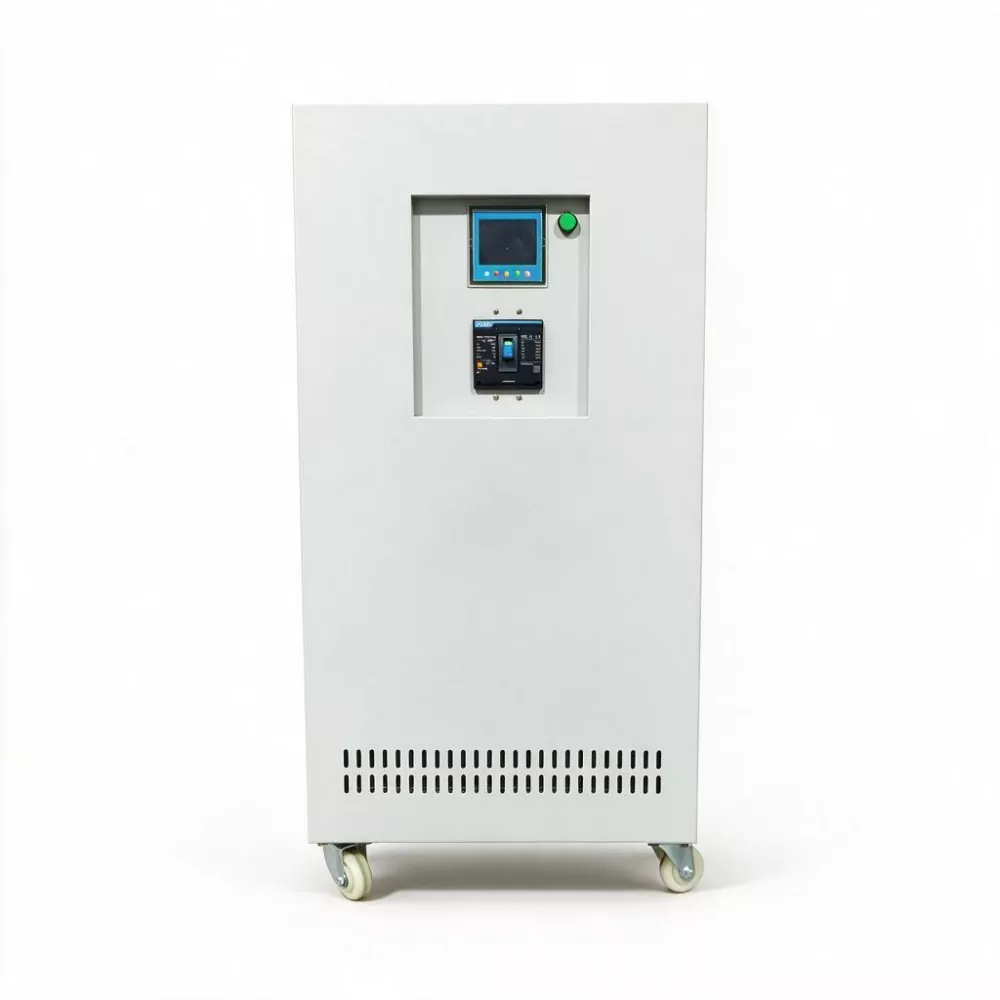

3-phasiger 100-kVA-SCR-Statik-AVR

Die Grundlage der modernen digitalen Wirtschaft sind Rechenzentren und Kommunikationsnetzwerke. Für die Server, Switches und Speichergeräte dieser Einrichtungen gelten äußerst strenge Anforderungen an die Stromqualität. Laut Statistiken des Uptime Institute stehen über 40 % der Ausfälle in Rechenzentren in direktem Zusammenhang mit Problemen mit der Stromqualität, und ein erheblicher Teil davon sind keine vollständigen Stromausfälle, sondern werden durch Spannungseinbrüche, Flackern oder harmonische Störungen verursacht, die eine Schutzabschaltung der Geräte auslösen.

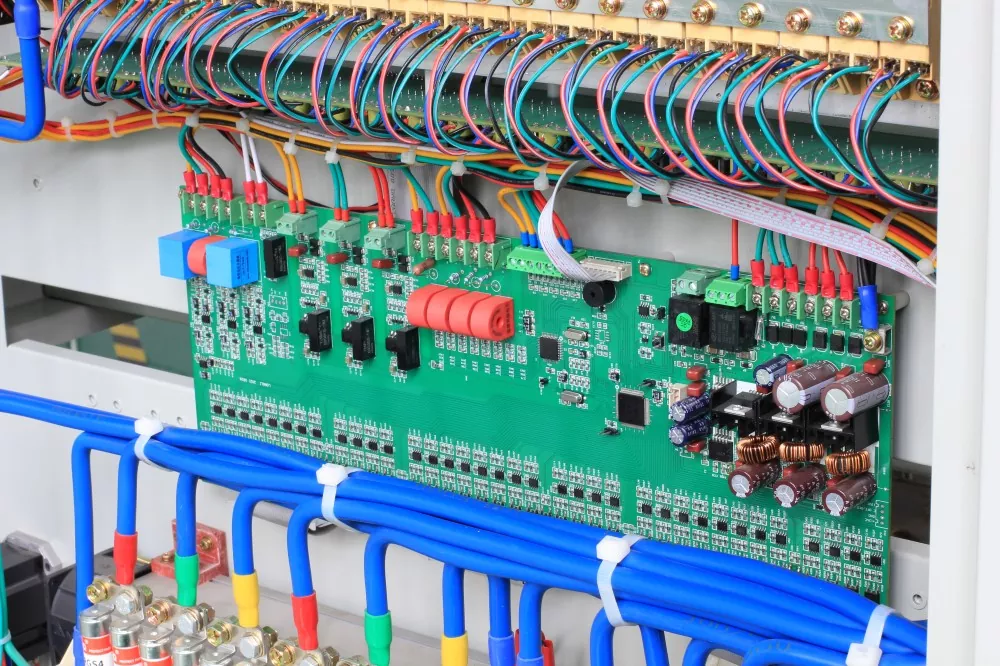

Der dreiphasige 100-KVA-SCR-Statik-AVR wurde mit dem Ziel entwickelt, diese Art der „Versorgungsunterbrechung ohne Stromausfall“ als Kernziel zu nutzen. Es verwendet DSP-Hochgeschwindigkeits-Rechenchips und schnelle AC-Sampling-Technologie, um jede subtile Änderung der Eingangsspannung in Echtzeit zu überwachen. Wenn eine Spannungsschwankung auftritt, schließt das Steuersystem die Abweichungsberechnung innerhalb von Mikrosekunden ab und steuert das SCR-Modul, um eine kontaktlose Kompensation und Umschaltung am Nulldurchgangspunkt des Stroms durchzuführen, wodurch die Ausgangsspannung innerhalb von 10 bis 40 ms wieder auf den eingestellten Wert gebracht wird.

Produktparameter

Was sind die Vorteile im Vergleich zu herkömmlichen Spannungsreglern mit Servomotor?

Der gesamte 3-Phasen-100-KVA-SCR-Statik-AVR verfügt über keine mechanischen beweglichen Teile, wodurch Kohlebürstenverschleiß, schlechter Kontakt und Gefahren der Funkenbildung vollständig vermieden werden. Für Rechenzentren, die rund um die Uhr ohne Unterbrechung in Betrieb sind, bedeutet „wartungsfrei“, dass keine Ausfallzeiten für Wartungsarbeiten eingeplant werden müssen und keine ausfallanfälligen Ersatzteile gelagert werden müssen.

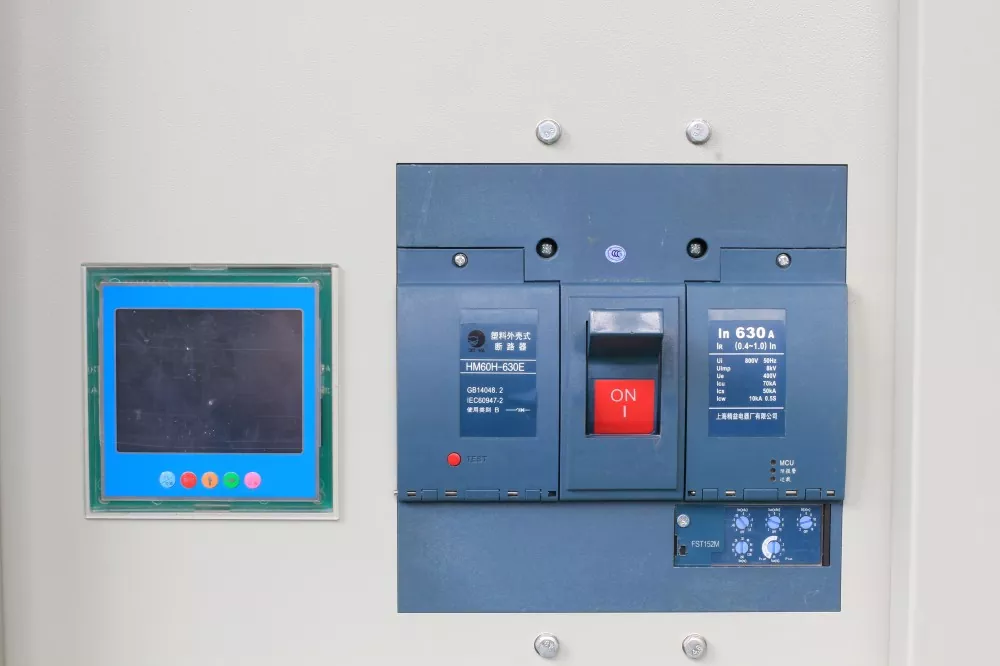

Im Hinblick auf intelligentes Management ist SBWZ-100KVA mit umfassenden programmierbaren Einstellungen und RS485-Kommunikationsschnittstellen ausgestattet. Das Wartungspersonal kann im Kontrollraum aus der Ferne die Spannung, den Strom, die Leistung und den Betriebsstatus der dreiphasigen Geräte einsehen und Überspannungs-, Unterspannungs- und Überstromschutzschwellenwerte festlegen.

Bei einem anormalen Trend der Stromqualität kann das System eine Frühwarnung ausgeben und so eine Hochstufung von „passiver Reparatur“ auf „aktive Prävention“ im Betriebsmodus erreichen.

Hauptmerkmale

1. Antwort auf Millisekundenebene

Die Reaktionszeit beträgt 10 ms bis 40 ms (einstellbar) und die Anpassung kann innerhalb des ersten Zyklus der Netzspannungsschwankung abgeschlossen werden. Bei IT-Lasten wie Servern, Switches und Speichergeräten, die empfindlich auf Spannungstransienten reagieren, reicht diese Geschwindigkeit aus, um den Ausgleich innerhalb des Toleranzfensters der Stromversorgung abzuschließen und sicherzustellen, dass der Betrieb nicht unterbrochen wird.

2. Ultrahochspannungsstabilisierungsgenauigkeit

Phasenspannungsgenauigkeit ±1 %, Netzspannungsgenauigkeit ±1,5 %, weit besser als ±3 % herkömmlicher Servo-Spannungsstabilisatoren. Eine hochpräzise Spannungsstabilisierung kann den Anpassungsaufwand von Server-Netzteilen wirksam reduzieren, die Lebensdauer von Leistungsmodulen verlängern und die Gesamtausfallrate reduzieren.

3. Vollständig kontaktloses Design

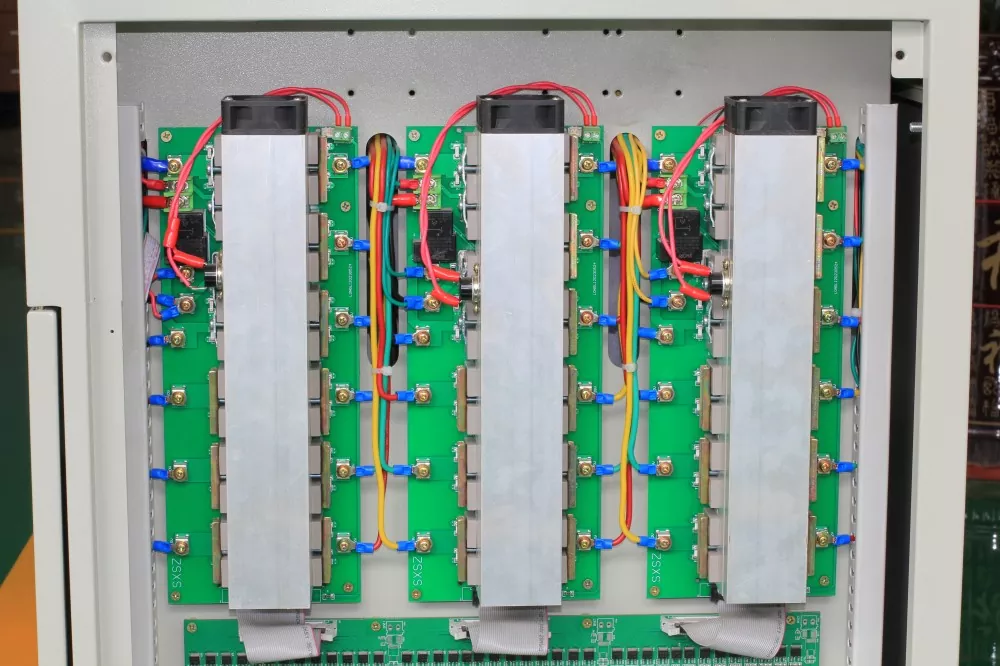

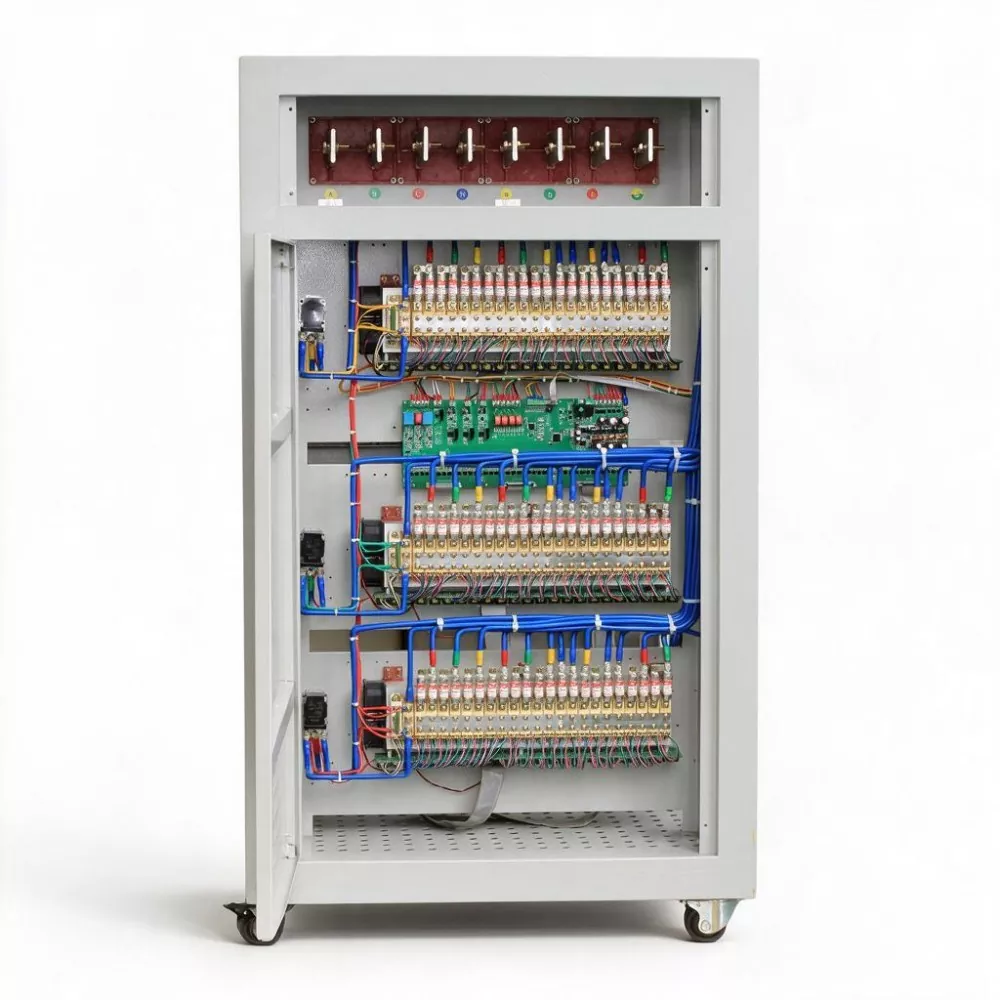

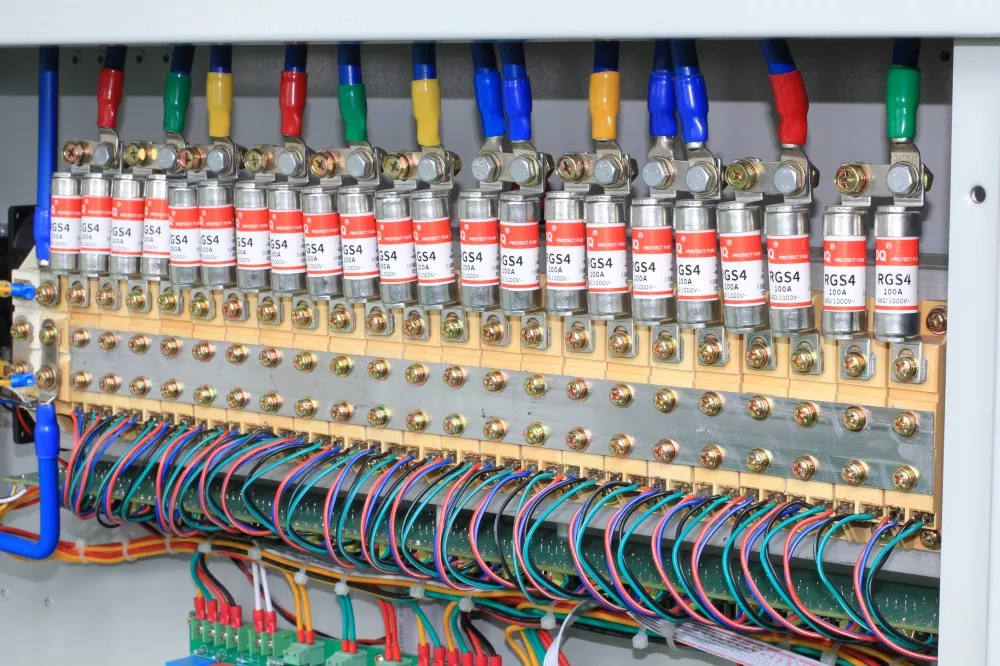

SCR-Module ersetzen herkömmliche Kohlebürsten und Servomotoren und machen mechanische bewegliche Teile in der gesamten Maschine überflüssig. Es gibt keine Probleme wie Kohlebürstenverschleiß, Funkenbildung oder regelmäßigen Austausch, wodurch sich der dreiphasige statische SCR-AVR mit 100 kVA besonders für kritische Einsatzorte eignet, an denen regelmäßige Wartungsabschaltungen nicht möglich sind.

4. Effizienz ≥ 99 %

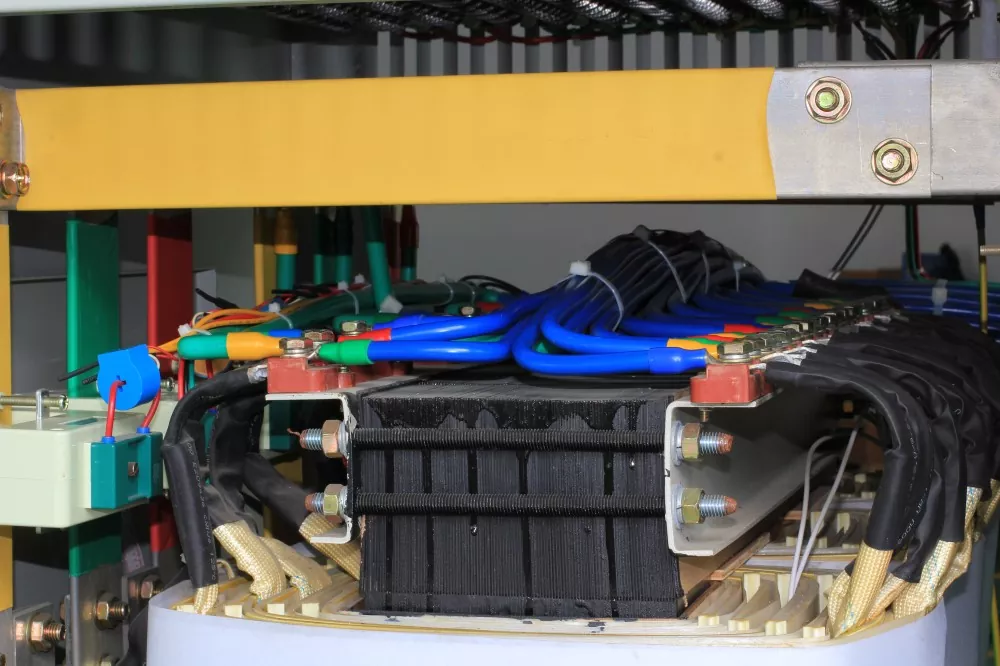

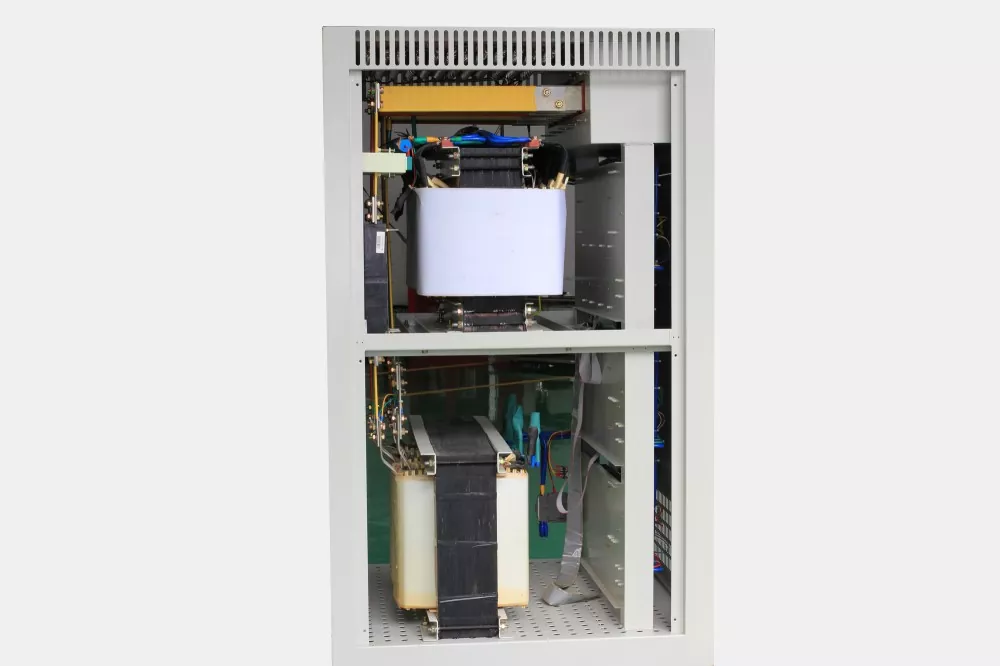

Der Einsatz hocheffizienter Trenntransformatoren und SCR-Module mit geringem Leitungsverlust führt zu einem Gesamtwirkungsgrad von ≥ 99 %. Berechnet auf der Grundlage einer Kapazität von 100 kVA und 8760 Betriebsstunden pro Jahr können im Vergleich zu herkömmlichen Spannungsstabilisatoren vom Servotyp (Wirkungsgrad 96 %) etwa 3.000 bis 4.000 kWh pro Jahr eingespart werden, was die Betriebskosten (TCO) erheblich senkt.

5. Reiner Output

Verzerrungsrate der Ausgangswellenform < 0,1 %, keine inkrementellen Harmonischen. Der Spannungsstabilisator selbst verursacht keine Störungen im Stromnetz und erfüllt die strengen Anforderungen von Rechenzentren an die elektromagnetische Umgebung (EMV).

6. Intelligente Überwachung und programmierbarer Schutz

Unterstützt Benutzer beim Festlegen von Überspannungs-, Unterspannungs-, Überstromschutzschwellenwerten und Spannungsstabilisierungsgenauigkeit. Es steht eine standardmäßige RS485-Kommunikationsschnittstelle (Modbus-RTU-Protokoll) zur Verfügung, die an DCIM (Data Center Infrastructure Management System) oder Energieumgebungsüberwachungssysteme angeschlossen werden kann, um eine zentrale Fernverwaltung zu erreichen.

Produktanwendungen

1. Rechenzentren und Cloud-Computing-Knoten: Bieten einen Hochgeschwindigkeits-Spannungsstabilisierungsschutz für Serverschränke, Präzisionsklimageräte und USV-Frontends in IDC-Computerräumen und eliminieren so das Risiko von Serverneustarts aufgrund von Spannungseinbrüchen.

2. Kommunikationskernnetzwerk und 5G-Hubs: Wird für Schaltnetzteile in Kommunikationsknotenpunkten der Provinz, Computerräumen des 5G-Kernnetzwerks und Konvergenzknoten des Stadtgebietsnetzwerks verwendet, um sicherzustellen, dass Kommunikationsgeräte aufgrund von Spannungsschwankungen nicht offline gehen.

3. Finanztransaktionssysteme: Bereitstellung von Stromversorgungsgarantien auf „Null-Flash-Ausfall“-Niveau für Handelsserver und Netzwerkgeräte in Börsen und Bankrechenzentren, um die Integrität der Transaktionsdaten und die Geschäftskontinuität sicherzustellen.

4. Kontrollzentren für Rundfunk- und Fernsehübertragungen: Wird für Übertragungssteuergeräte in Fernsehübertragungssystemen, Satelliten-Uplink-Stationen und Computerräumen von Rundfunk- und Fernsehnetzwerken verwendet, um Rundfunkunfälle aufgrund von Stromversorgungsproblemen zu vermeiden.

5. Präzisionserkennungsgeräte in der High-End-Fertigung: Bereitstellung rein spannungsstabilisierter Stromversorgungen für Geräte, die extrem empfindlich auf Spannungsschwankungen reagieren, wie z. B. Halbleiterwafer-Inspektionsgeräte, optische Messgeräte und Drei-Koordinaten-Messmaschinen.

Anpassungsdienste

KTAC bietet OEM/ODM-Dienstleistungen an, einschließlich Aussehensfarbe, Verpackungsmethode, Eingangs-/Ausgangsspannungsbereich und Sonderfunktionsmodule (wie EMI-Filtergeräte, Blitzschutzgeräte, RS232/RS485-Überwachungsschnittstellen) usw. Bitte kontaktieren Sie uns für maßgeschneiderte Lösungen.

FAQ

1.Kann die Reaktionszeit im Bereich von 10 ms bis 40 ms die Stromversorgungsanforderungen des Servers erfüllen?

OK. Gemäß der Standardspezifikation für die Stromversorgung von IT-Geräten erfordert die Stromversorgung von Servern in der Regel eine Überbrückungszeit von nicht weniger als 10 ms. Der SBWZ-100KVA kann den Spannungsausgleich am schnellsten innerhalb von 10 ms abschließen. In den meisten Netzschwankungsszenarien aktiviert die eigene Stromversorgung des Servers nicht einmal den Backup-Energiespeicher, wodurch eine echte „unmerkliche“ Spannungsstabilisierung erreicht wird.

2. Welche Beziehung besteht zwischen dem kontaktlosen Spannungsstabilisator und der USV (Unterbrechungsfreie Stromversorgung)?

Die beiden sind eher komplementär als substituierend. Die USV löst das Problem des „Stromausfalls“ (durch die Stromversorgung über Batterien), während der Spannungsstabilisator SBWZ das Problem der „instabilen Spannung“ löst. In Szenarien mit häufigen Spannungsschwankungen, aber seltenen vollständigen Stromausfällen kann der alleinige Einsatz eines Stabilisators die Qualität der Stromversorgung deutlich verbessern; Für Szenarien, die einen umfassenden Schutz erfordern, empfiehlt sich der Einsatz des SBWZ-Spannungsstabilisators vor der USV, der das häufige Umschalten der USV in den Batteriemodus aufgrund von Spannungsschwankungen reduzieren und die Batterielebensdauer verlängern kann.

3. Wie wahr ist der Wirkungsgrad ≥ 99 %? Wie viel Strom lässt sich langfristig einsparen?

Dieser Effizienzwert basiert auf Tests im Volllastbetrieb. Bei einer Last von 100 kVA und einem Wirkungsgrad von 99 % beträgt der Eigenverlust der Anlage etwa 1 kW; Bei Verwendung eines herkömmlichen Spannungsstabilisators vom Servotyp (mit einem Wirkungsgrad von 96 %) beträgt der Verlust etwa 4 kW. Bei einem industriellen Strompreis von 0,7 Yuan pro Kilowattstunde und 8760 Stunden pro Jahr kann der SBWZ-100KVA etwa (4-1) × 8760 × 0,7 ≈ 18.396 Yuan an Stromkosten pro Jahr einsparen. Dieser Betrag kann innerhalb von drei Jahren nach dem Premiumpreis der Ausrüstung zurückerstattet werden.

4. Unterstützt das Gerät den Parallelbetrieb, um Redundanz zu erreichen?

Ja. Mehrere SBWZ-100KVA können durch einen Bypass-Schrank für parallele redundante Konfiguration (1+1 oder N+1) erreicht werden. Wenn ein Gerät gewartet wird oder ausfällt, kann das andere die Last nahtlos übernehmen. Das spezifische Parallelkonfigurationsschema kann mit unseren Systemingenieuren besprochen werden, die es auf der Grundlage Ihrer Stromverteilungsarchitektur vor Ort entwerfen.
5. Wie leitet der statische 3-Phasen-SCR-AVR mit 100 kVA Wärme ab?

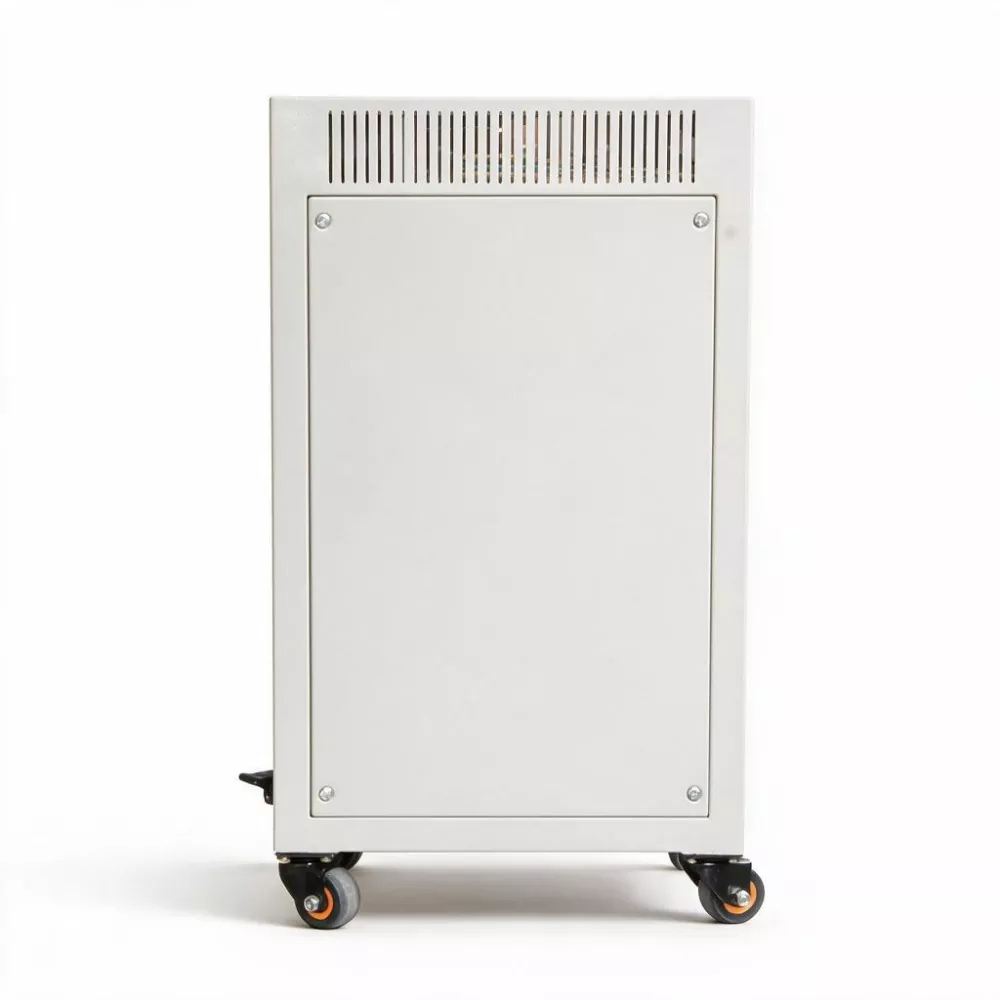

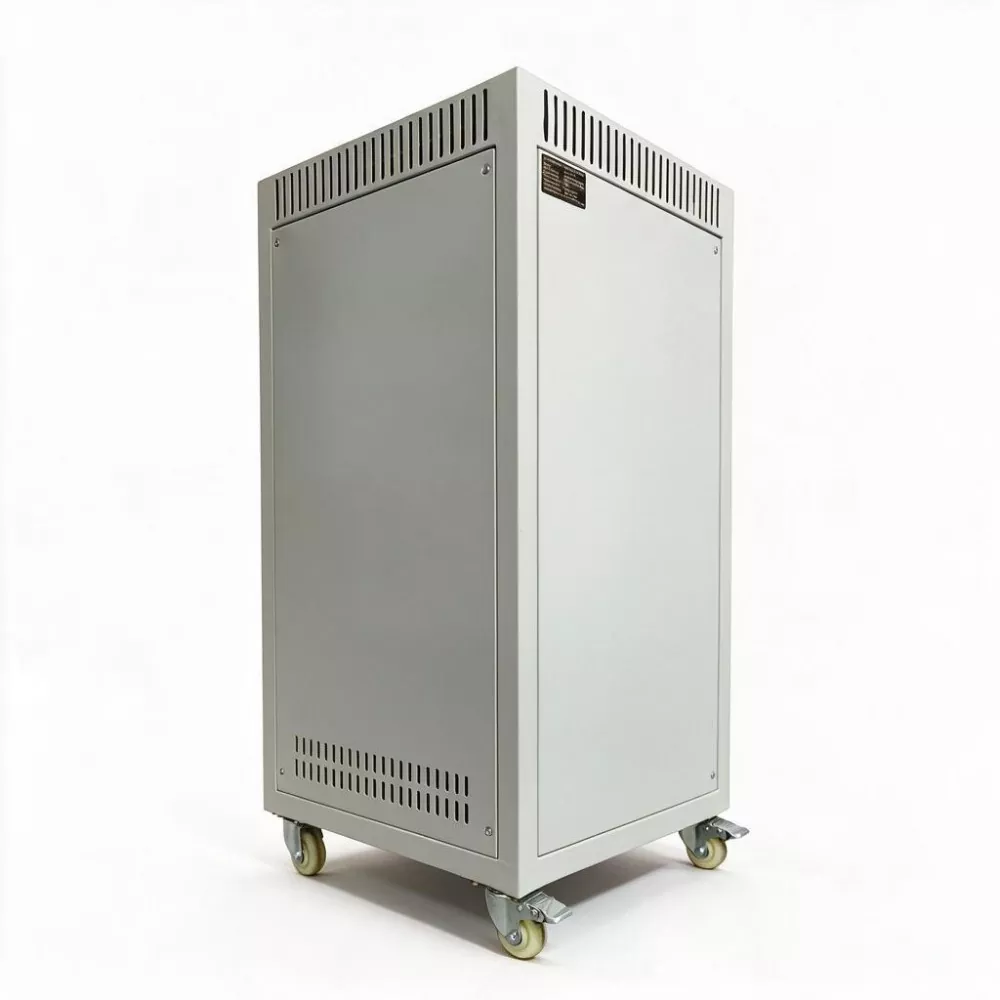

Der SBWZ-100KVA nutzt eine intelligente, temperaturgesteuerte Zwangsluftkühlung mit Einlass- und Auslassöffnungen an der Vorder- und Rückseite des Schranks. Es wird empfohlen, die Umgebungstemperatur des Installationsraums auf einen Wert zwischen -5℃ und 40℃ und eine relative Luftfeuchtigkeit von weniger als 90 % zu kontrollieren. Bei Geräten, die in Rechenzentren oder Kommunikationsräumen installiert sind, erfüllt die Klimatisierungsumgebung des Raums die Anforderungen vollständig. Bei Geräten, die in gewöhnlichen Stromverteilungsräumen installiert sind, ist eine gute Belüftung ausreichend.
