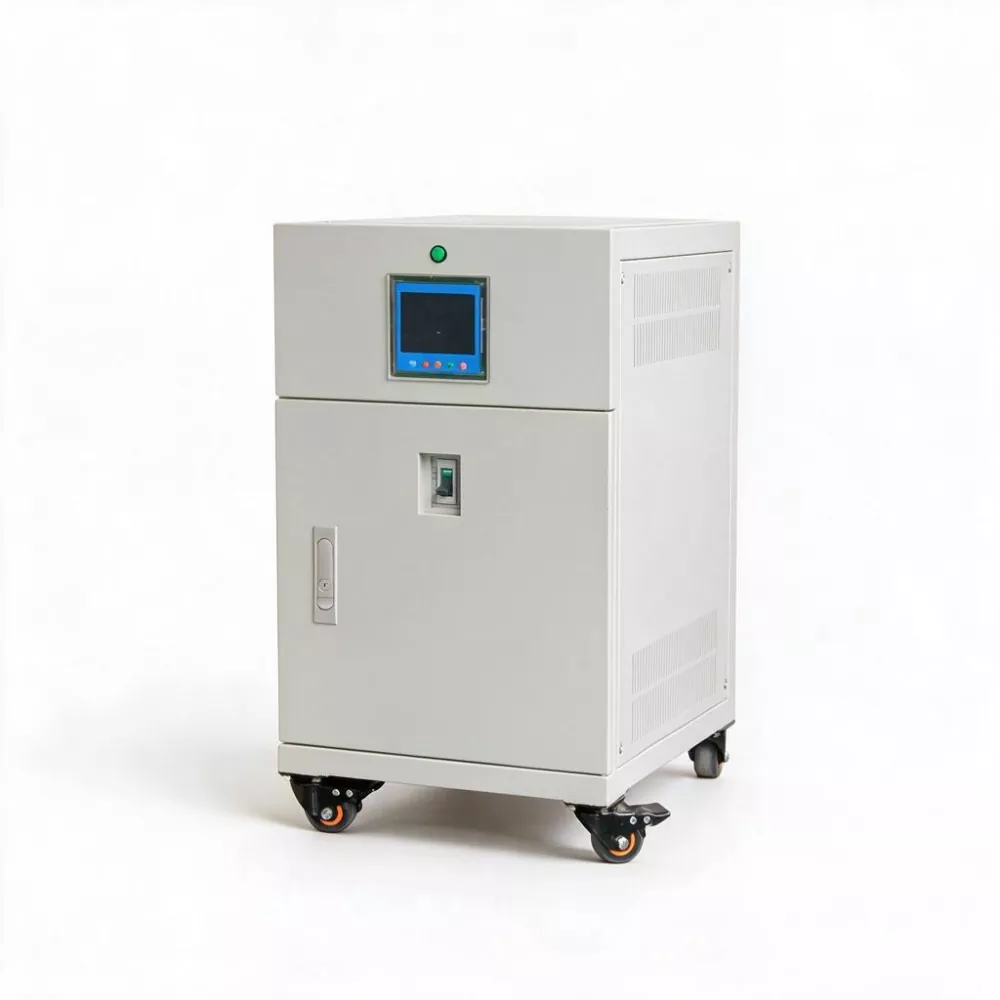

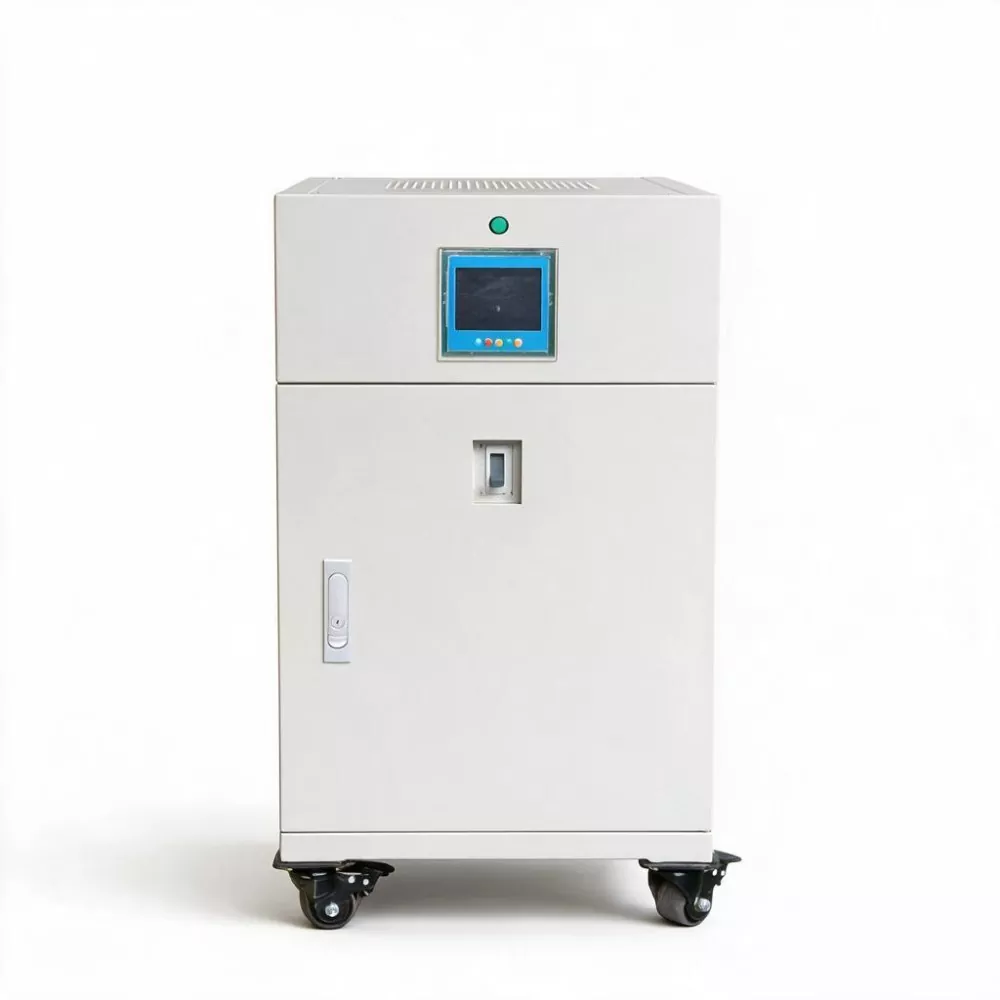

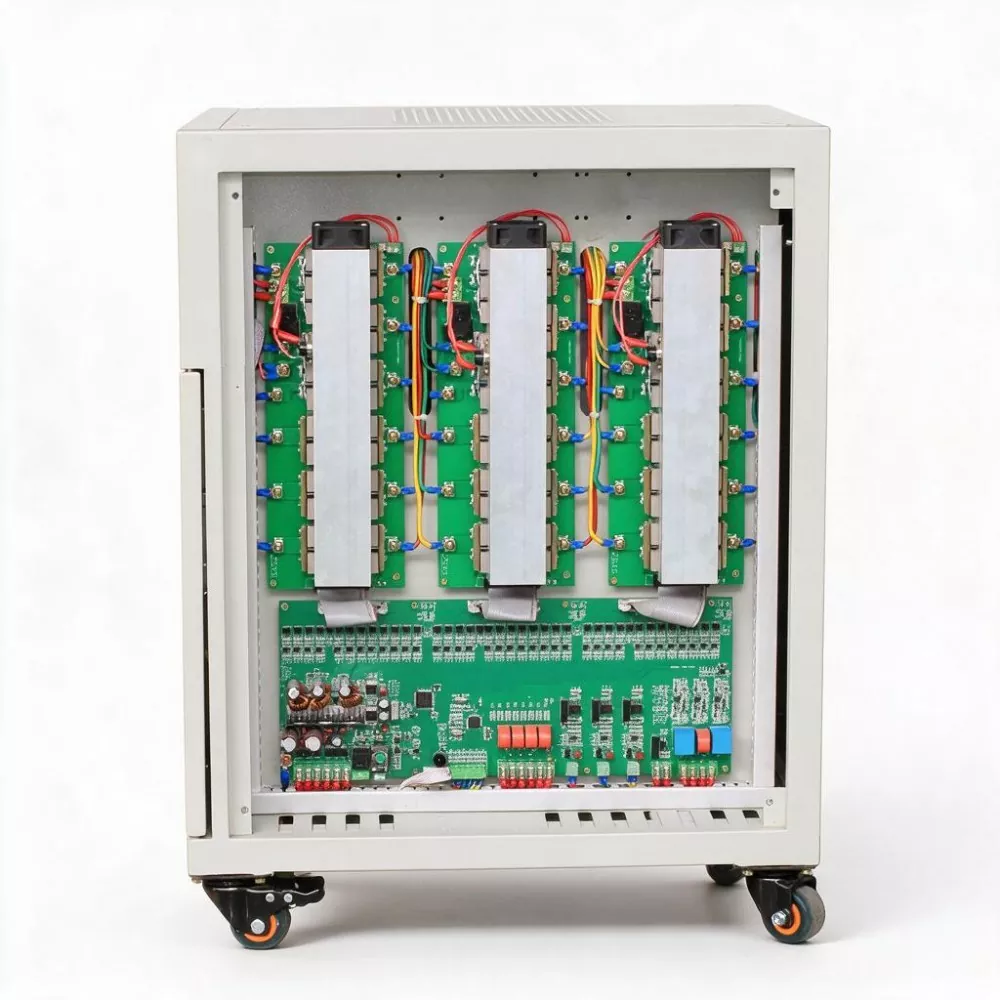

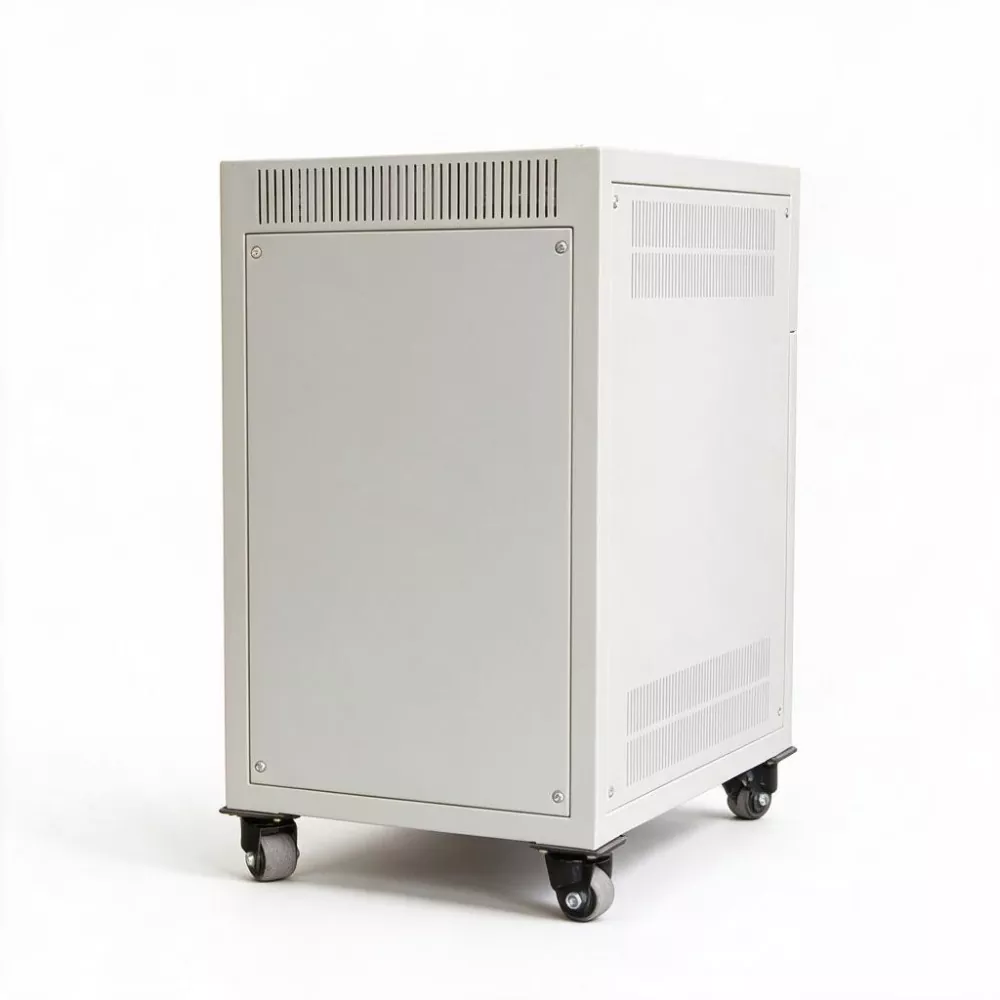

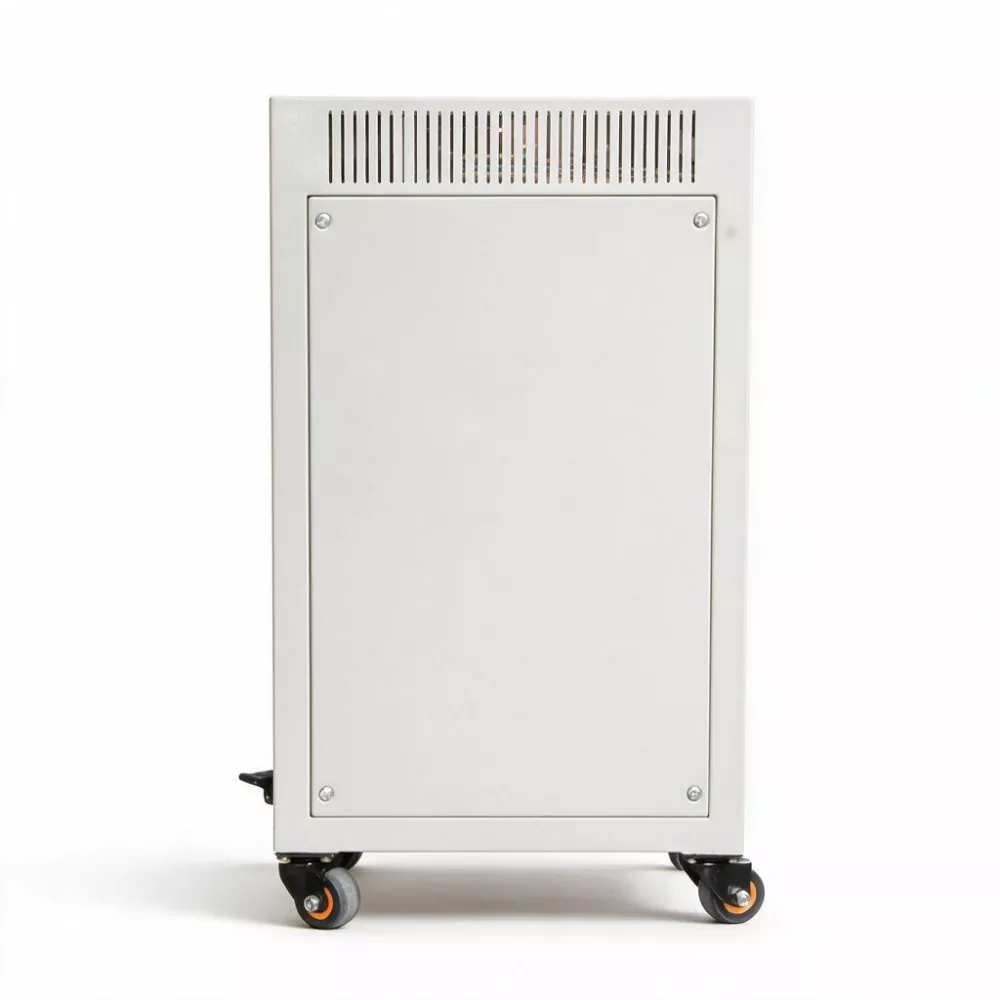

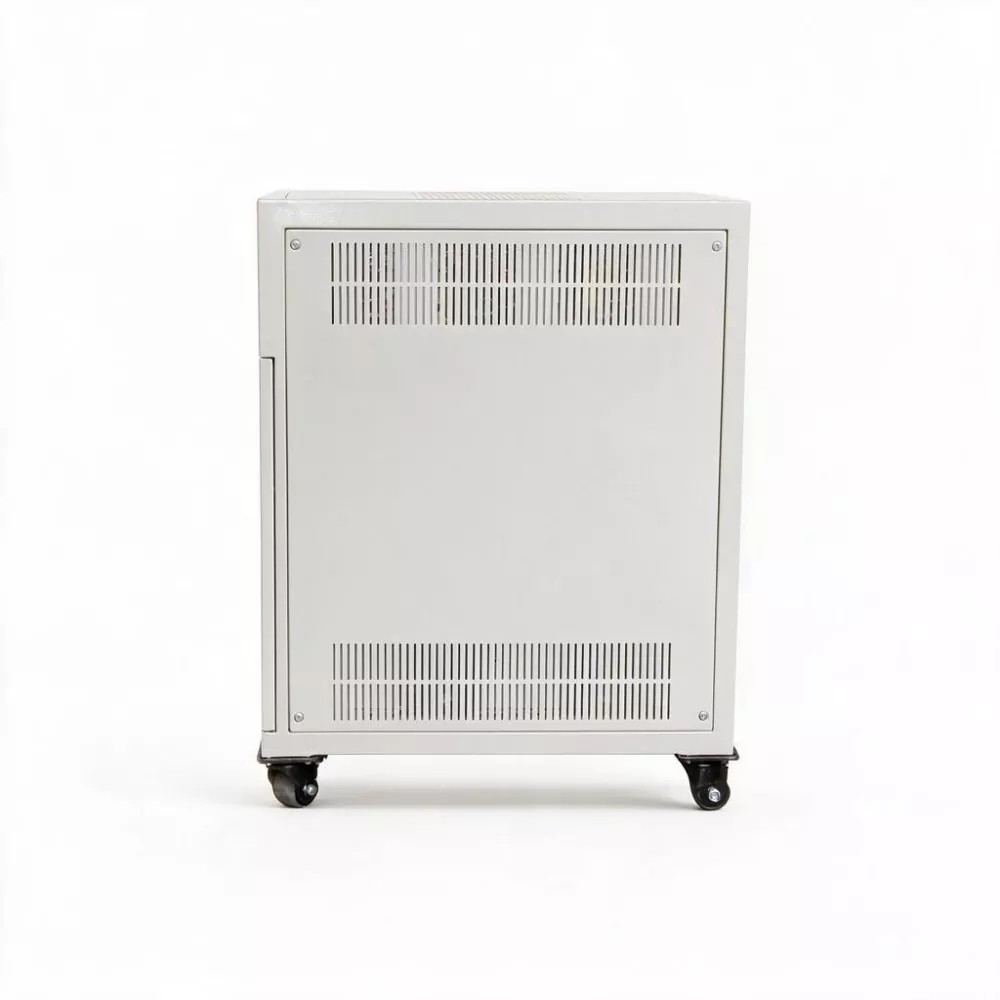

3-phasiger 50-kVA-SCR-Statik-AVR

Der statische 3-Phasen-SCR-AVR mit 50 kVA verwendet einen Hochgeschwindigkeits-DSP-Rechenchip als Steuerkern, um die Änderungen der dreiphasigen Eingangsspannung in Echtzeit zu überwachen. Wenn die Netzspannung schwankt, berechnet das DSP-System innerhalb von Millisekunden die erforderliche Kompensationsspannung und führt über das SCR-Modul (Thyristor) eine kontaktlose Schnellschaltkompensation durch, wodurch eine sofortige Spannungsstabilität des Ausgangs erreicht wird. Der gesamte Prozess erfordert keine mechanischen beweglichen Teile, wodurch die Probleme durch Kohlebürstenverschleiß, Funkenbildung und regelmäßigen Austausch vollständig entfallen.

Produktparameter

Hauptmerkmale

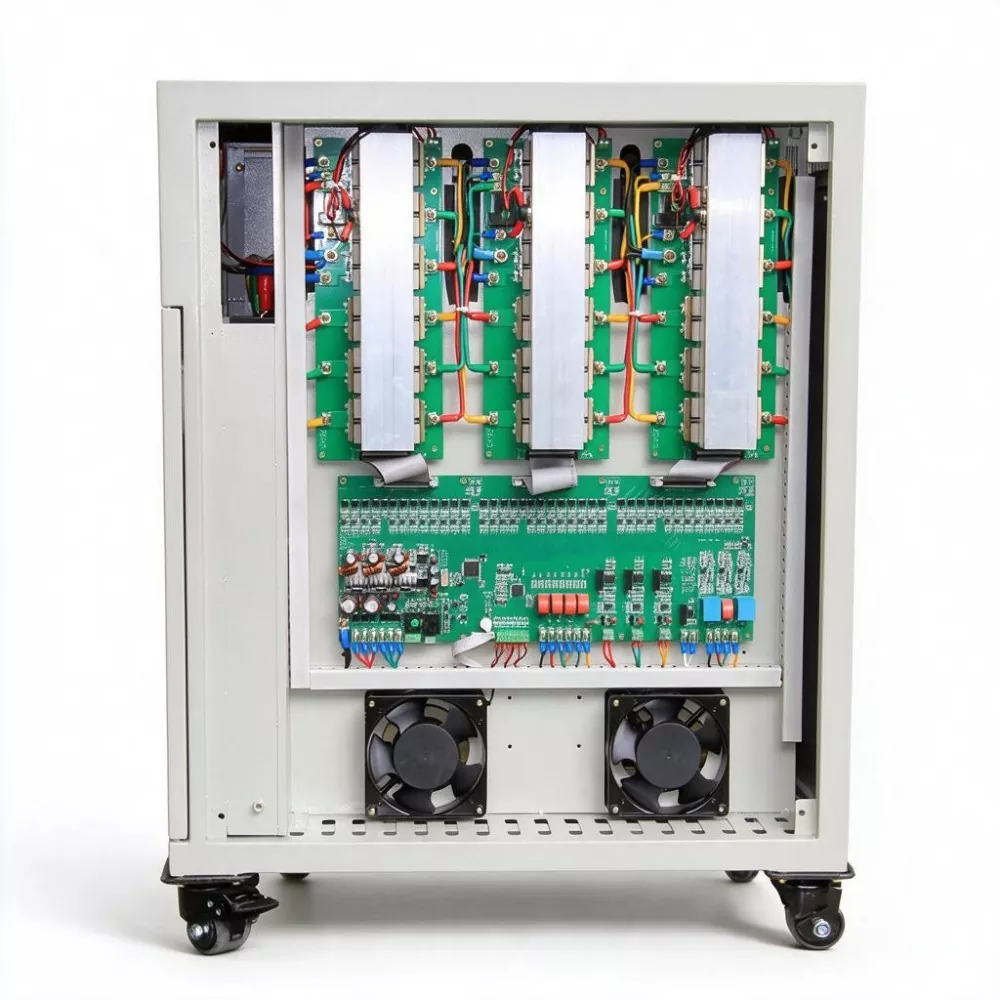

1. Keine Kontaktkontrolle

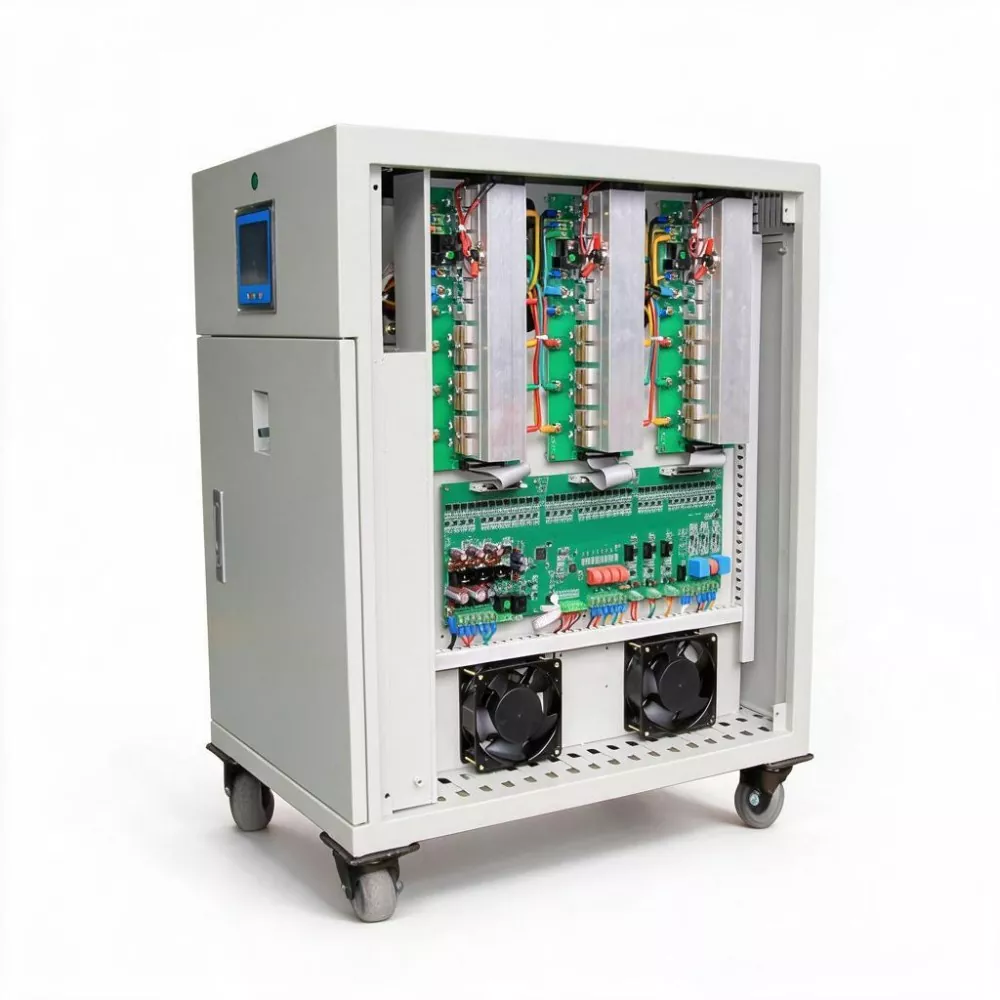

Das SCR-Modul dient zur schnellen Kompensation und Regelung der Spannung. Die gesamte Maschine verfügt über keine mechanisch bewegten Teile (keine Kohlebürsten, keine Servomotoren). Dadurch werden die Wartungsprobleme herkömmlicher Spannungsregler wie Kohlebürstenverschleiß, Funkenbildung und regelmäßiger Austausch vollständig eliminiert, wodurch ein wirklich wartungsfreier Betrieb erreicht und die Betriebskosten über den gesamten Lebenszyklus erheblich gesenkt werden.

2. DSP-Digitalsteuerung

Mithilfe eines DSP-Rechenmesschips als Steuerkern, kombiniert mit schneller AC-Abtasttechnologie und effektiver Wertkorrekturtechnologie, können Änderungen der Netzspannung in Echtzeit überwacht werden. Die Reaktionsgeschwindigkeit kann 10 ms bis 40 ms erreichen (einstellbar) und die Regelung kann innerhalb von Millisekunden nach Netzschwankungen abgeschlossen werden, wodurch eine sofortige Stabilität der Ausgangsspannung gewährleistet wird, was besonders für Geräte mit empfindlichen Spannungstransienten geeignet ist.

3. Hohe Spannungsstabilisierungsgenauigkeit

Die Genauigkeit der Phasenspannungsstabilisierung beträgt ±1 % und die Genauigkeit der Netzspannung beträgt ±1,5 %. Die Verzerrungsrate der Ausgangswellenform beträgt weniger als 0,1 %, ohne dass inkrementelle Harmonische erzeugt werden, was eine reine und stabile Stromversorgungsgarantie für Präzisionsinstrumente, medizinische Geräte und numerische Steuerungssysteme bietet.

4. Hohe Effizienz

Der Wirkungsgrad des statischen 3-Phasen-SCR-AVR mit 50 kVA liegt bei ≥99 %, viel höher als die 96 % herkömmlicher Spannungsregler vom Servotyp. Der Eigenverlust ist äußerst gering und ein langfristiger Betrieb kann die Energieverbrauchskosten erheblich senken und so den Anforderungen der Unternehmen an Energieeinsparung und Emissionsreduzierung sowie eine umweltfreundliche Produktion gerecht werden.

5. Nullstrom-Schalttechnologie

Mithilfe der Nullstrom-Schalttechnologie wird das SCR-Modul am Nullstrompunkt ein- und ausgeschaltet, wodurch Stromschläge und Spannungsspitzen während des Schaltmoments effektiv vermieden werden und die Sicherheit und Zuverlässigkeit des Gerätebetriebs verbessert wird.

6. Programmierbarer Schutz und intelligente Überwachung

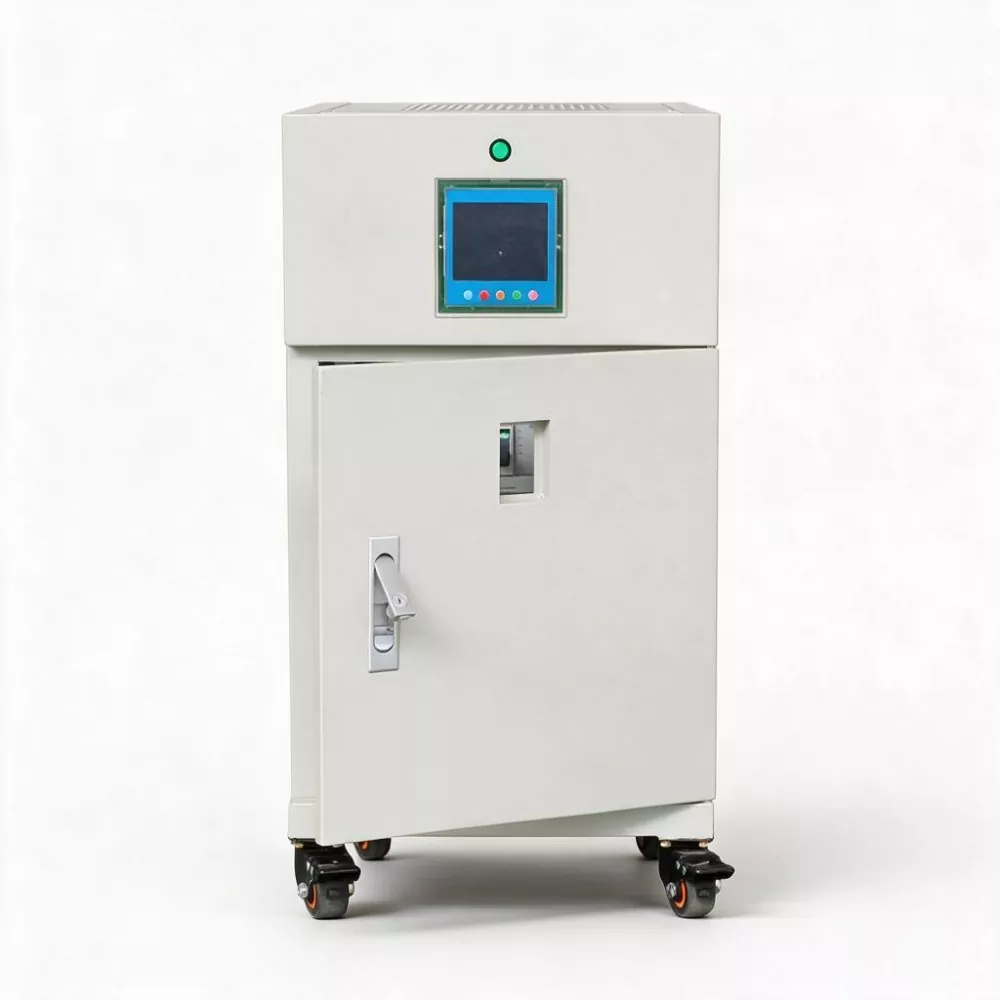

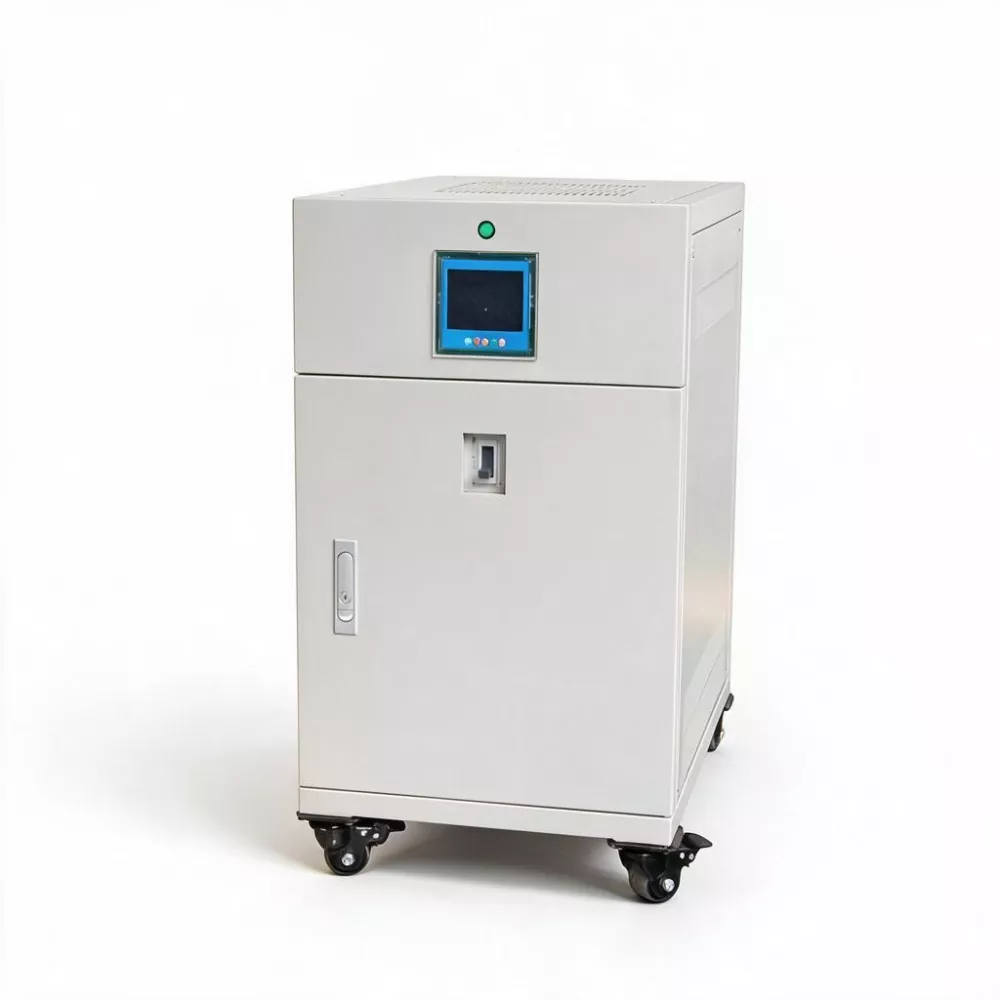

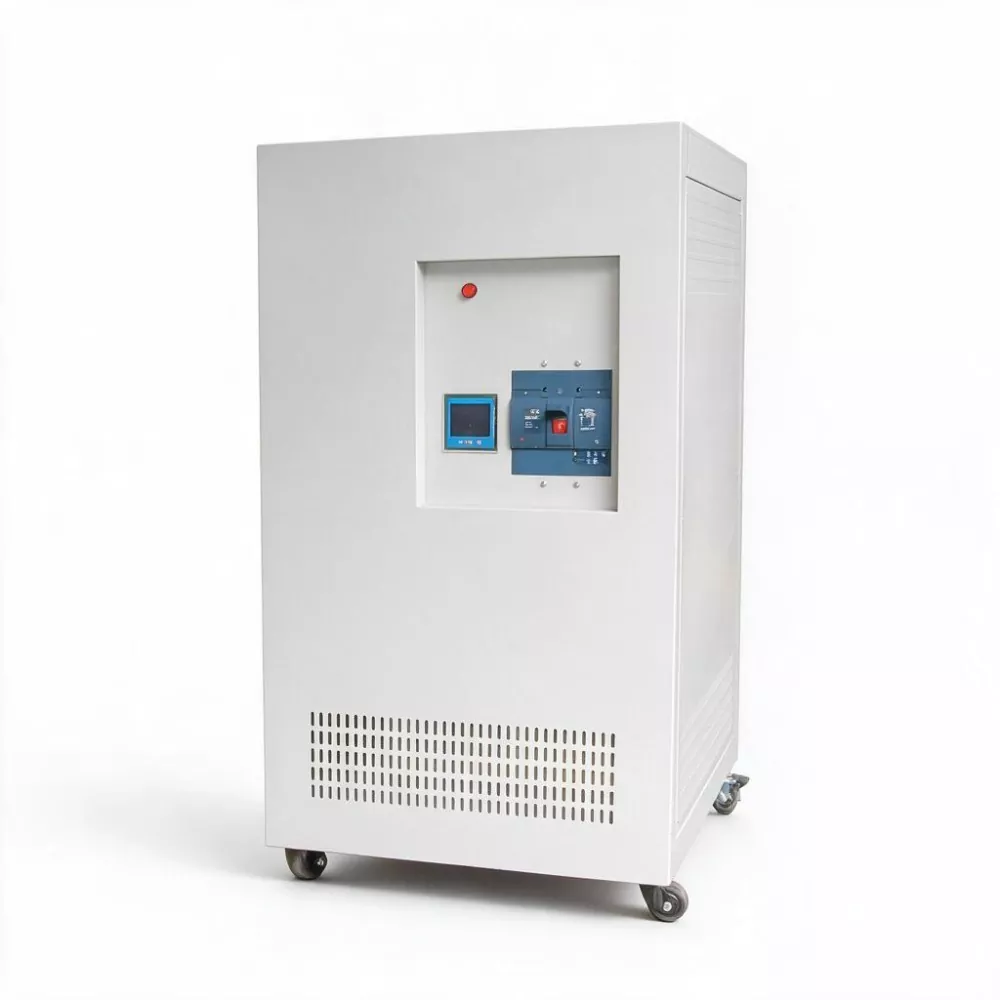

Benutzer können die Überspannungs-, Unterspannungs-, Überstromschutzschwellenwerte und die Spannungsstabilisierungsgenauigkeit durch Programmierung einstellen. Die integrierten Mehrfachschutzfunktionen wie Überlast, Überspannung, Unterspannung, Kurzschluss, Überhitzung und Phasenausfall sowie die automatische Bypass-Funktion. Die digitale LED-Anzeige zeigt die dreiphasige Spannung, den Strom und die Leistung in Echtzeit an und der Betriebsstatus ist auf einen Blick klar.

7. E-Klasse-Isolierung, hohe Spannungsfestigkeit

Der Isolationsgrad erreicht die E-Klasse und die Isolationsstärke hält Wechselstrom 2500 V/1 Minute ohne Überschlag oder Durchschlag stand. Der Betriebstemperaturbereich des Produkts beträgt -5℃ bis 40℃, die relative Luftfeuchtigkeit beträgt weniger als 90 % und es ist für verschiedene Industriestandortumgebungen geeignet.

Produktanwendungen

1. Produktionslinie für die industrielle Automatisierung: Bietet eine stabile Hochgeschwindigkeitsspannungsversorgung für SPS-Steuerungssysteme, Servoantriebe, Roboterarbeitsplätze und automatisierte Montagelinien und verhindert so Gerätealarme, Abschaltungen und Produktionsunterbrechungen durch Spannungstransienten.

2. Große Maschinen- und Metallverarbeitungsgeräte: Geeignet für große Leistungsverarbeitungsgeräte wie große Werkzeugmaschinen, Laserschneidmaschinen, Plasmaschneidmaschinen und Stanzgeräte und bieten eine stabile Spannungsversorgung, um Verarbeitungsgenauigkeit und Gerätesicherheit zu gewährleisten.

3. Medizinische Einrichtungen: Bietet hochpräzise, ​​hochreine, stabile Stromversorgung für Bildgebungszentren in Krankenhäusern (CT, MRT), Operationssaalausrüstung und Präzisionsinstrumente im Labor und gewährleistet so diagnostische Qualität und Patientensicherheit.

4. Kommunikationsbasisstationen und Rechenzentren: Wird für Schaltnetzteile und Frontends von Präzisionsklimaanlagen in 5G-Kommunikationsbasisstationen und kleinen und mittleren Rechenzentren verwendet und stellt sicher, dass Kommunikationsgeräte nicht aufgrund von Spannungsschwankungen ausfallen.

5. Aufzüge und Gebäudeausrüstung: Bietet eine stabile Stromversorgung für wichtige Geräte wie Aufzugssysteme, zentrale Klimaanlagen und Feuerlöschpumpen in Hochhäusern und vermeidet Geräteausfälle und Sicherheitsrisiken durch abnormale Spannungen.

6. Forschungs- und Prüfeinrichtungen: Bietet eine hochpräzise, ​​stabile Spannungsversorgung für Umweltprüfkammern, Präzisionsmessgeräte und Hochleistungsprüfgeräte in Universitätslabors, Qualitätskontrollzentren und Forschungsinstituten und gewährleistet die Genauigkeit und Wiederholbarkeit experimenteller Daten.

Was sind die Unterschiede und Vorteile im Vergleich zu herkömmlichen Spannungsreglern mit Servomotor?

Mit der kontinuierlichen Verbesserung der modernen industriellen Automatisierung und Präzisionsfertigung stellen immer mehr elektrische Geräte höhere Anforderungen an die Qualität der Stromversorgung. Sie benötigen nicht nur eine stabile Spannung, sondern müssen auch in der Lage sein, sofort auf Spannungsschwankungen zu reagieren, um SPS-Programmstörungen, Servoantriebsalarme und Messabweichungen von Präzisionsinstrumenten zu vermeiden. Obwohl herkömmliche Spannungsregler vom Servomotortyp eine zuverlässige Leistung erbringen, ist die Reaktionsgeschwindigkeit aufgrund ihrer mechanischen Kohlebürsten-Einstellmethode physikalisch begrenzt (normalerweise innerhalb von Sekunden), was es schwierig macht, die Anforderungen von High-End-Lasten zu erfüllen, die empfindlich auf Spannungstransienten reagieren.

Der 3-phasige 50-kVA-SCR-Statik-AVR verfügt über eine Spannungsregelungsgenauigkeit von ±1 %, die den ±3 % herkömmlicher Servo-Spannungsregler weit überlegen ist. Seine Reaktionsgeschwindigkeit kann bis zu 10 ms betragen, wobei der Anpassungsvorgang innerhalb des ersten Zyklus von Netzspannungsschwankungen abgeschlossen wird, wodurch sichergestellt wird, dass empfindliche Geräte am hinteren Ende kaum Spannungsänderungen spüren.

In Bezug auf die Effizienz liegt der Produktwirkungsgrad bei ≥99 % und kann Unternehmen langfristig erhebliche Stromkosten einsparen.

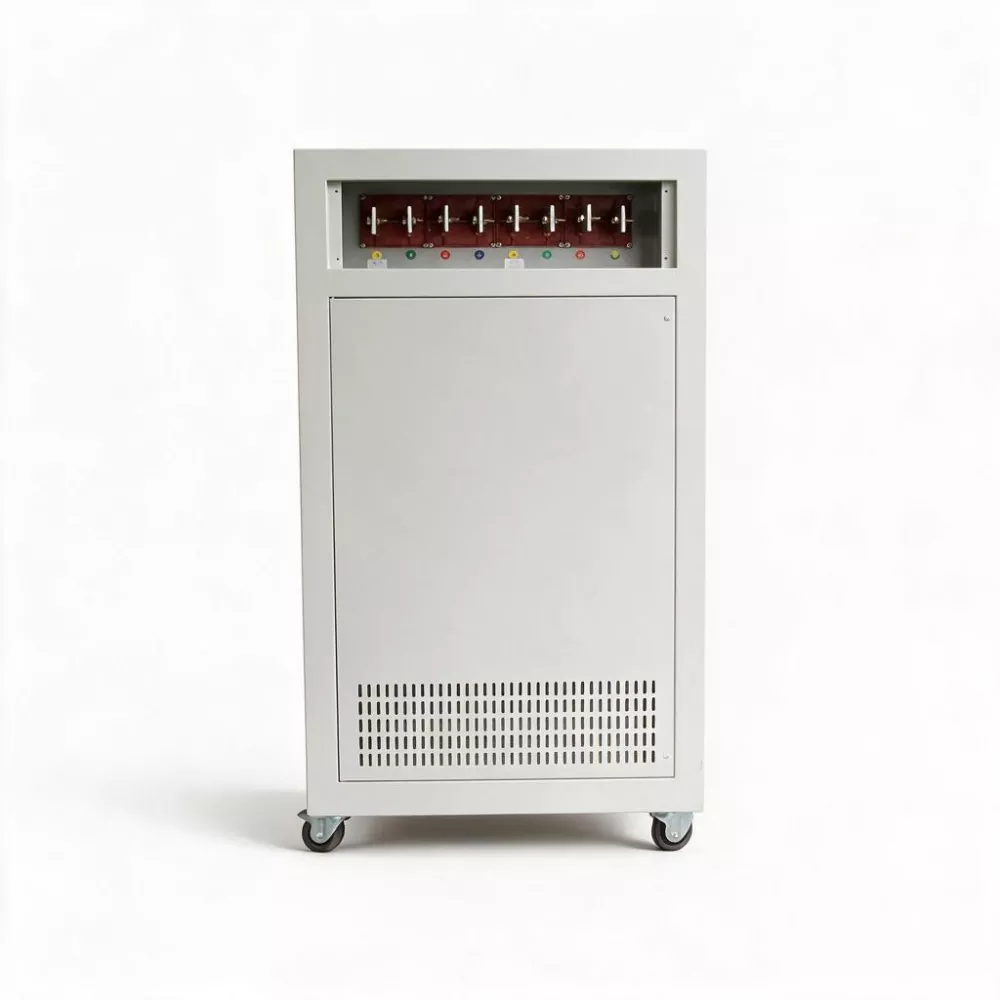

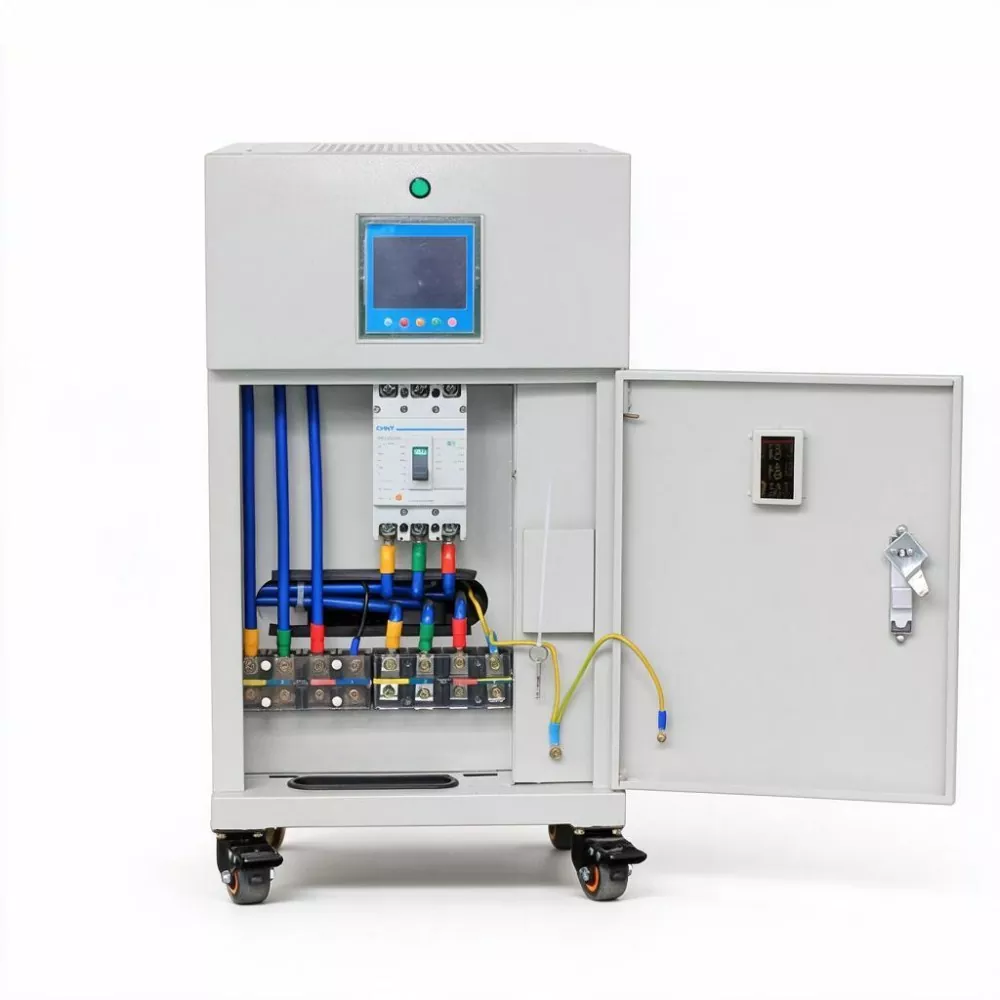

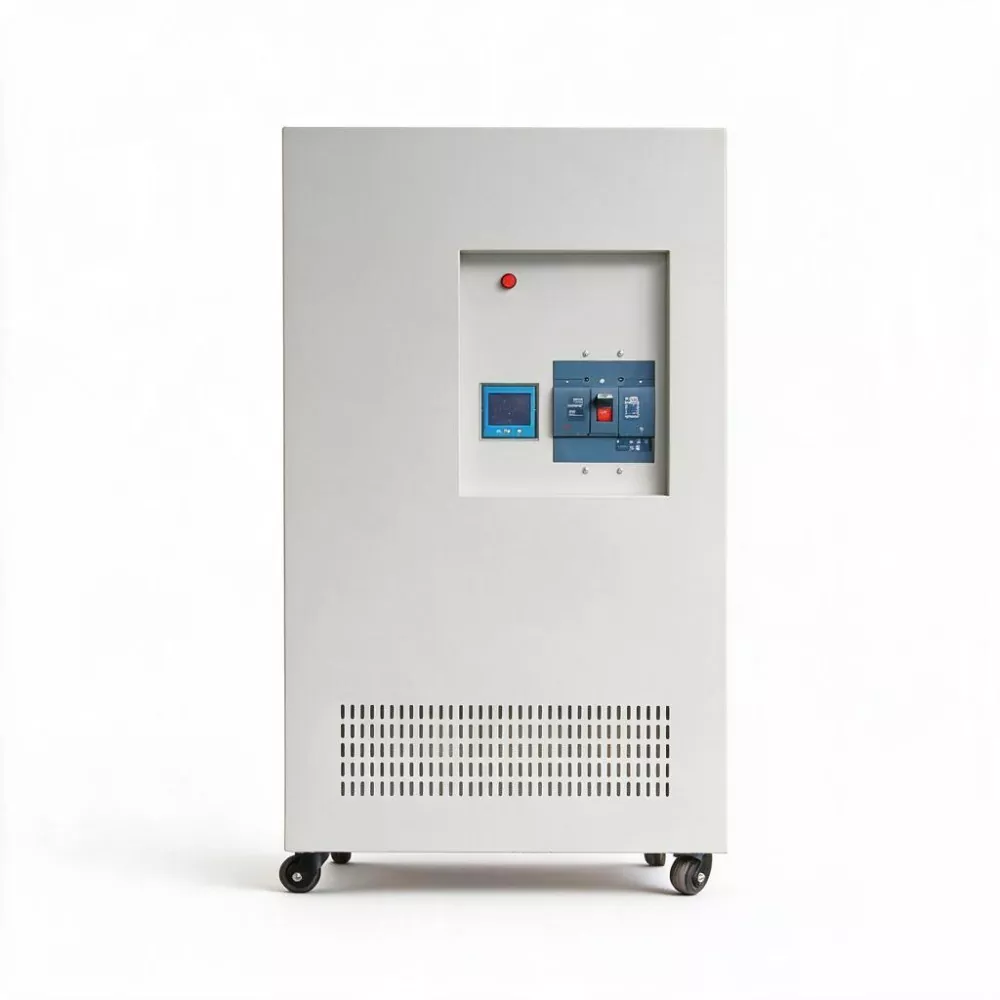

Was die Intelligenz betrifft, ist der SBWZ-50KVA mit programmierbaren Einstellfunktionen ausgestattet. Benutzer können die Überspannungs-, Unterspannungs- und Überstromschutzschwellenwerte sowie die Genauigkeitsparameter der Spannungsregelung entsprechend den tatsächlichen Anforderungen vor Ort einstellen. Die digitale LED-Anzeige kann Echtzeit-Betriebsdaten wie dreiphasige Phasenspannung, Phasenstrom und Leistung anzeigen. Das Produkt unterstützt dreiphasige Fünfleiterverbindungen (L1, L2, L3, N, PE) und ist mit 50/60-Hz-Zweifrequenznetzen kompatibel.

Anpassungsdienste

KTAC bietet OEM/ODM-Dienstleistungen an, einschließlich Aussehensfarbe, Verpackungsmethode, Eingangs-/Ausgangsspannungsbereich und Sonderfunktionsmodule (wie EMI-Filtergeräte, Blitzschutzgeräte, RS232/RS485-Überwachungsschnittstellen) usw. Bitte kontaktieren Sie uns für maßgeschneiderte Lösungen.

FAQ

1. Was sind die wesentlichen Unterschiede zwischen der SBWZ-Serie und dem herkömmlichen SBW-Servomotor-Spannungsstabilisator?

Die SBWZ-Serie nutzt die digitale DSP-Steuerung und die kontaktlose SCR-Schaltertechnologie, und die gesamte Maschine hat keine mechanisch beweglichen Teile (keine Kohlebürsten, keine Servomotoren). Während die herkömmliche SBW-Serie auf Servomotoren angewiesen ist, um die Kohlebürsten so anzutreiben, dass sie auf den Transformatorspulen gleiten, um die Spannung zu regulieren, gibt es Probleme mit mechanischem Verschleiß und langsamer Reaktionsgeschwindigkeit. Die Reaktionsgeschwindigkeit von SBWZ kann 10 ms bis 40 ms erreichen, was zehnmal schneller ist als die der SBW-Serie (zweite Ebene); Auch die Spannungsstabilisierungsgenauigkeit von ±1 % ist viel besser als die der SBW-Serie mit ±3 %.

2. Was bedeutet „kontaktlos“? Was sind die Vorteile?

„Kontaktlos“ bedeutet, dass bei der Spannungsregelung des Spannungsstabilisators keine mechanischen Kontaktkomponenten (wie z. B. der Schleifkontakt zwischen Kohlebürste und Spule) vorhanden sind. Der Spannungsausgleich erfolgt über das SCR-Thyristormodul auf elektronische Weise. Zu den Vorteilen gehören: kein mechanischer Verschleiß, keine Wartung, keine Funkenbildung, schnelle Reaktionsgeschwindigkeit, lange Lebensdauer, hohe Zuverlässigkeit und Eignung für den langfristigen Dauerbetrieb.

3. Was bedeutet die Reaktionsgeschwindigkeit von 10 ms bis 40 ms in der Praxis?

Das bedeutet, dass der SBWZ-50KVA bei Schwankungen der Netzspannung den Erkennungs-, Berechnungs- und Kompensationsprozess innerhalb eines Netzzyklus (20 ms) abschließen kann. Bei empfindlichen Geräten am Back-End (z. B. SPS, Servoantriebe, Präzisionsinstrumente) gibt es nahezu keine Spannungsänderung und die Geräte können kontinuierlich ohne Alarme oder Abschaltungen aufgrund von Spannungstransienten betrieben werden.

4. Wie wird der Wirkungsgrad des statischen 3-Phasen-SCR-AVR mit 50 kVA ≥ 99 % erreicht?

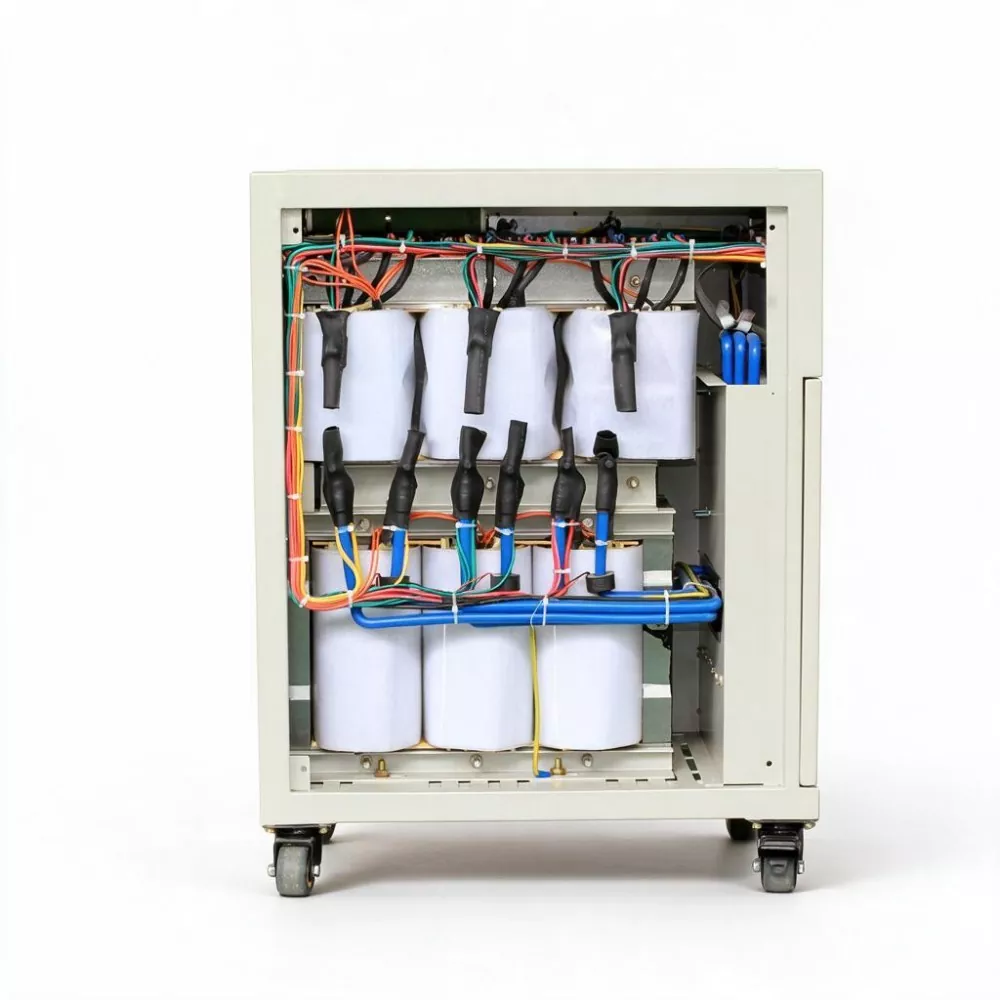

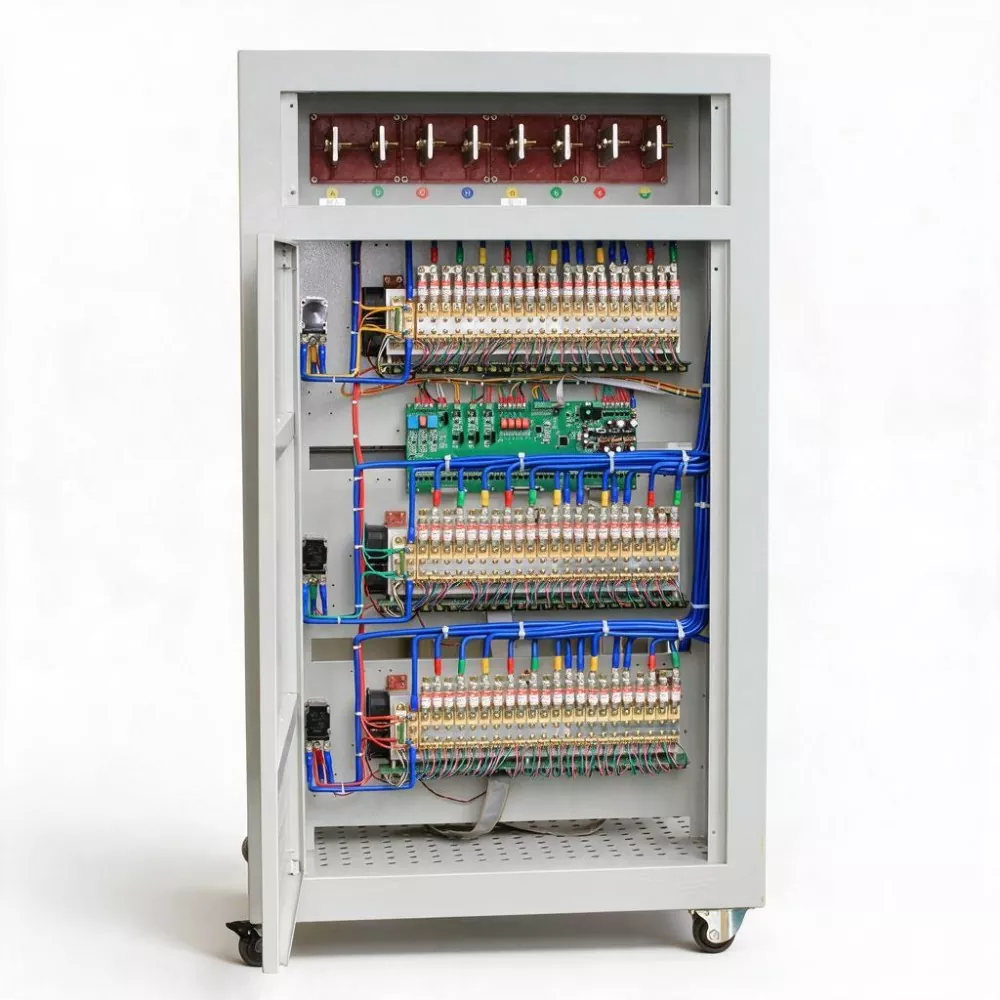

Die SBWZ-Serie verwendet ein Designschema, das die kontaktlose SCR-Schaltertechnologie und effiziente Trenntransformatoren kombiniert. Der Leitungsspannungsabfall des SCR-Moduls ist extrem gering und der Leitungsverlust ist viel geringer als der Verlust des Kontaktwiderstands herkömmlicher Kohlebürsten; Gleichzeitig optimiert der DSP-Regelalgorithmus die Kompensationsstrategie, sodass der Transformator immer im effizienten Bereich arbeiten kann. Der Gesamtwirkungsgrad kann über 99 % erreichen und ist damit deutlich energieeffizienter als herkömmliche Servo-Spannungsstabilisatoren (ca. 96 %).

5. Welche Parameter können mit der programmierbaren Einstellfunktion eingestellt werden?

Benutzer können den Überspannungsschutzschwellenwert, den Unterspannungsschutzschwellenwert, den Überstromschutzschwellenwert sowie die Spannungsstabilisierungsgenauigkeit und andere wichtige Parameter über das Gerätepanel oder die Kommunikationsschnittstelle einstellen. Dadurch kann sich der SBWZ-50KVA flexibel an unterschiedliche Netzumgebungen und Lastanforderungen anpassen und die Parameteranpassung schnell auf der Baustelle ohne werkseitige Voreinstellung durchführen.

6. Welche Kommunikationsprotokolle und Überwachungsmethoden unterstützt das Gerät?

Die Standardkonfiguration unterstützt die RS485-Kommunikationsschnittstelle und das Modbus-RTU-Protokoll kann erweitert werden. Die Ausrüstung kann an das DCS-System, SCADA-System oder die Energiemanagementplattform (EMS) des Werks angeschlossen werden, um eine Fernüberwachung von Spannung, Strom, Leistung und Alarmstatus in Echtzeit zu ermöglichen und so den unbemannten Betrieb und die vorausschauende Wartung zu unterstützen.
