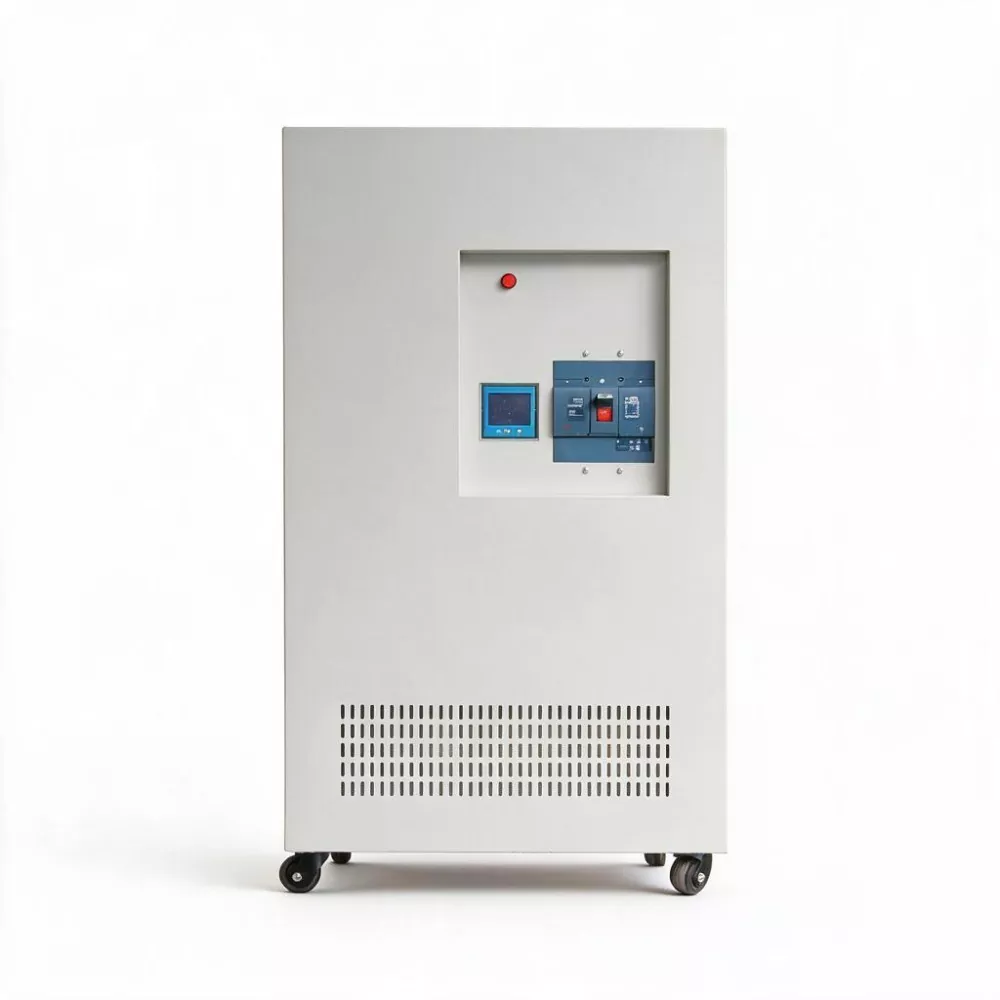

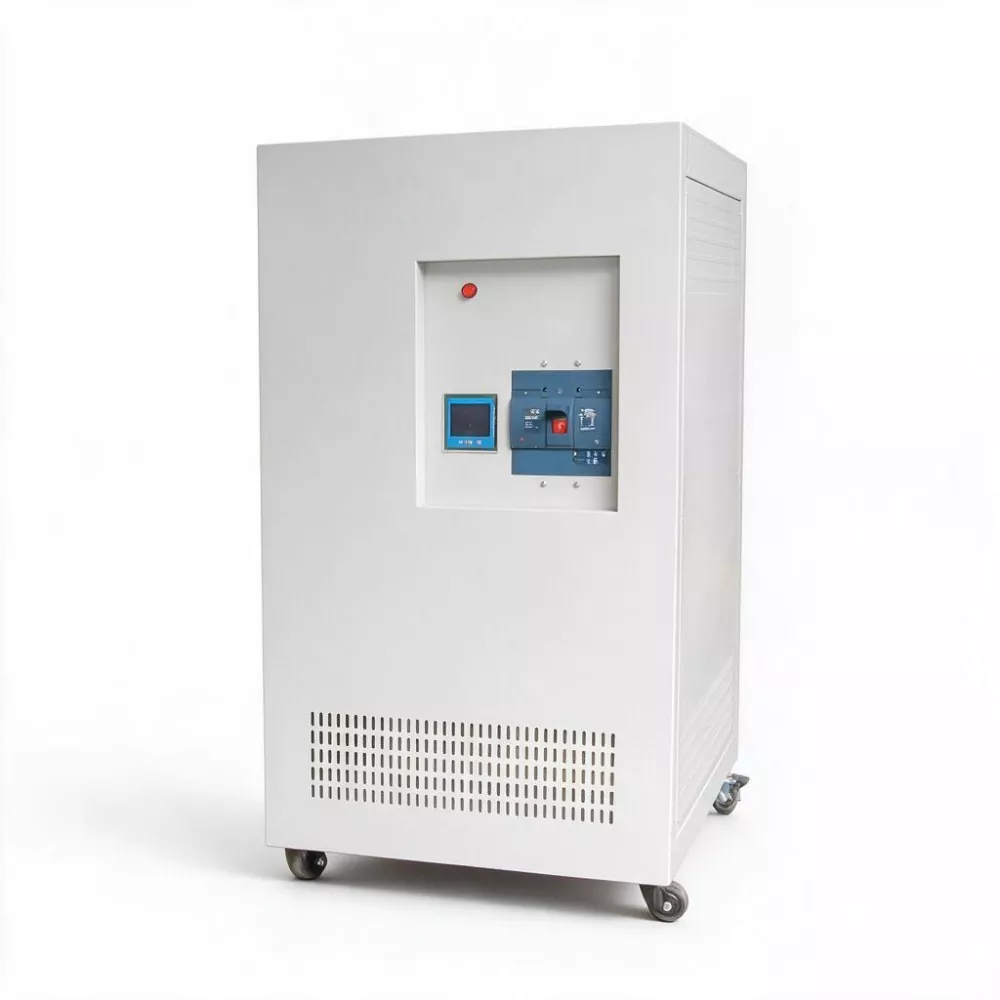

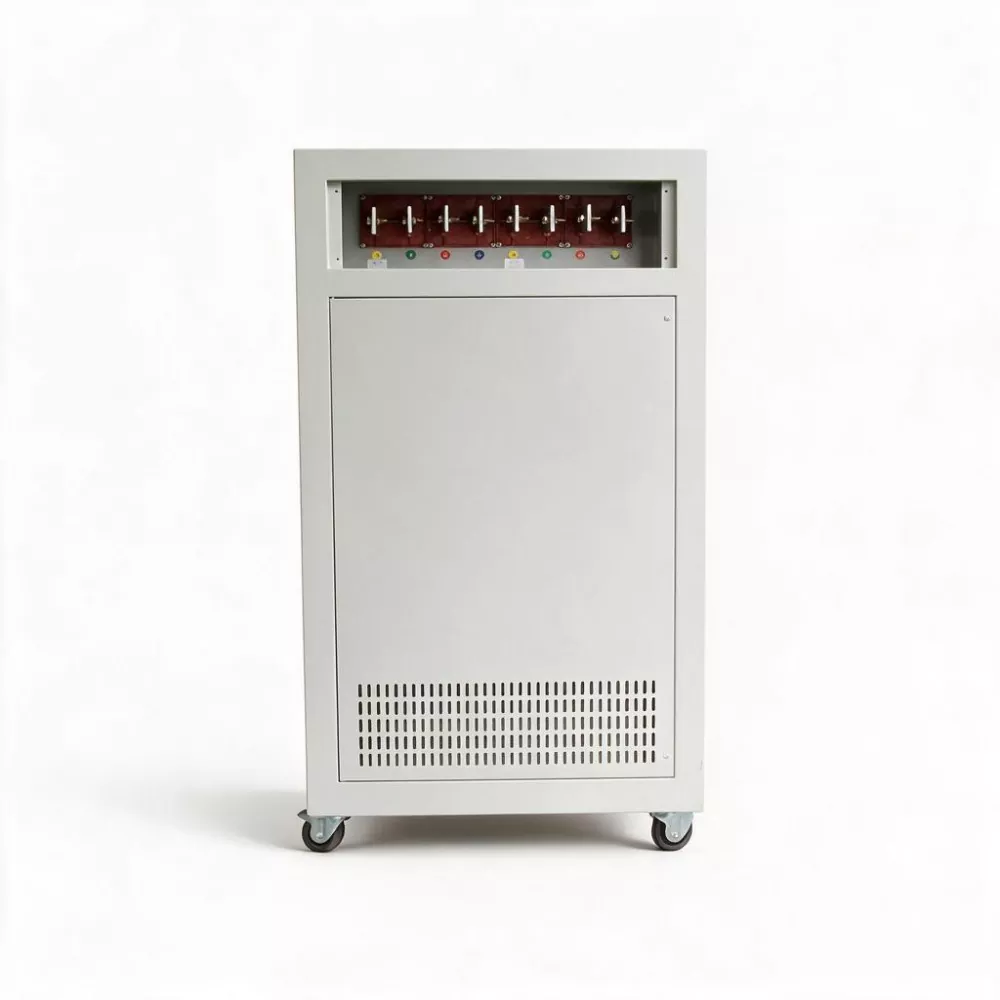

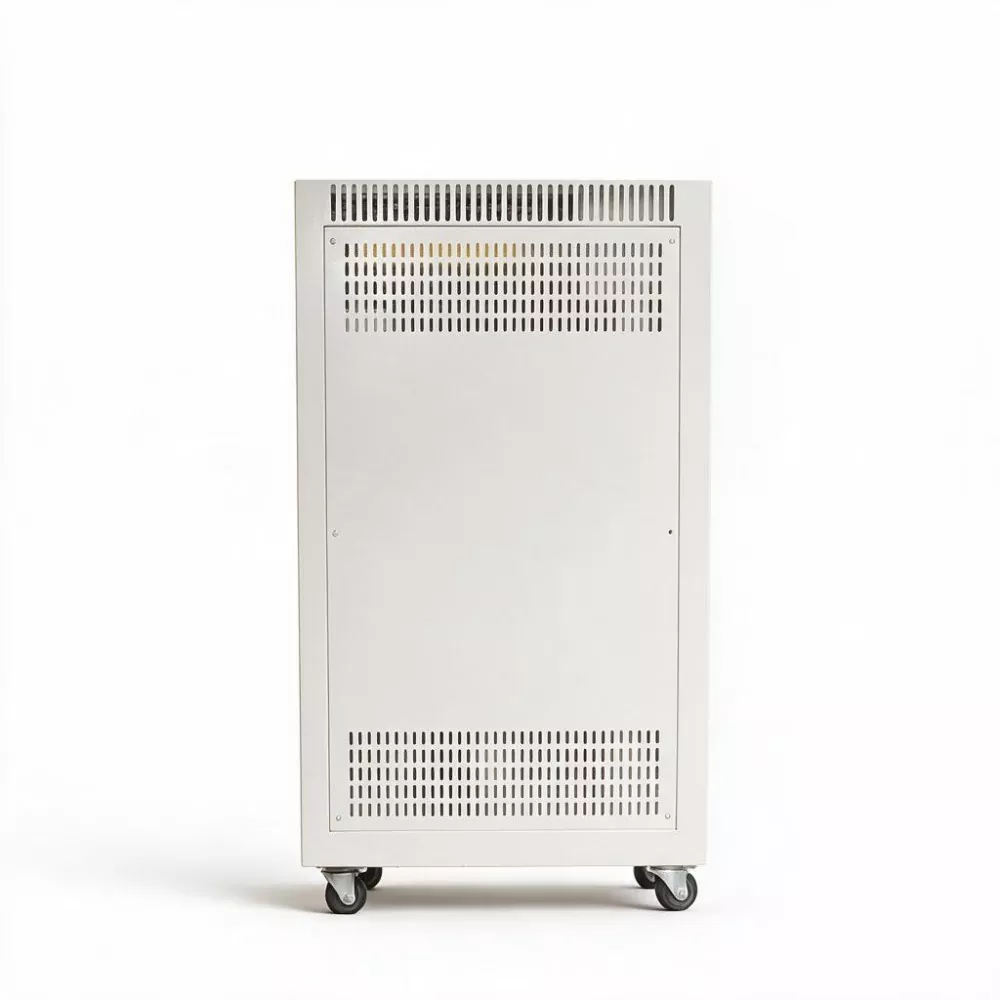

3-phasiger 500-kVA-SCR-Statik-AVR

Der statische 3-Phasen-SCR-AVR mit 500 kVA ist ein digitales, kontaktloses Spannungsstabilisierungsgerät mit hoher Kapazität, das speziell für moderne Industrieparks und Präzisionsfertigungszonen entwickelt wurde. Mit einer Nennkapazität von 500 kVA und einem Ausgangsstrom von 760 A nutzt es die digitale DSP-Steuerung und die schnelle SCR-Kompensationstechnologie, um eine hochpräzise Spannungsregelung von ±1 % innerhalb einer Reaktionszeit von 10–40 ms zu erreichen.

Über die grundlegende Korrektur von Spannungsschwankungen hinaus bietet das Gerät eine passive harmonische Isolierung zur Unterdrückung von Netzverzerrungen durch nichtlineare Lasten und unterstützt die Datenverbindung mit Park-EMS-, APF- und SVG-Systemen, wodurch eine systematische Optimierung der Stromqualität für industrielle Stromverteilungssysteme realisiert wird.

Produktparameter

Hauptmerkmale

1. Große Kapazität auf Parkebene

Nennkapazität 500 kVA, Ausgangsstrom 760 A. Der statische 3-Phasen-SCR-AVR mit 500 kVA kann direkt an der Eingangsseite der Hauptverteilung des Parks oder der Umspannstation einer großen Werkstatt installiert werden und bietet einen zentralen Spannungsstabilisierungsschutz für den gesamten Verteilerbus (der Dutzende Geräte und Tausende Quadratmeter Produktionsfläche abdeckt).

2. Ultraschnelle Reaktion innerhalb von 10 ms bis 40 ms

Wenn im übergeordneten Stromnetz Spannungseinbrüche oder Spannungsschwankungen auftreten, die durch den Start großer Gerätegruppen im Park verursacht werden, kann SBWZ-500KVA den Ausgleich innerhalb von Millisekunden abschließen, wodurch verhindert wird, dass sich Stromschwankungen im Park ausbreiten, und die Kontinuität der Stromversorgung für alle angeschlossenen Geräte sichergestellt wird.

3. Natürliche harmonische Dämpfung

Durch die elektromagnetische Kopplungswirkung des Trenntransformators hat dieser eine 30- bis 50-prozentige Dämpfungswirkung auf die lastseitig erzeugten charakteristischen Harmonischen (5., 7., 11. usw.). Wenn es in Verbindung mit aktiven Leistungsfiltern (APF) verwendet wird, kann es die Einhaltung der allgemeinen Oberschwingungsmanagement-Konformität für den Park gewährleisten.

4. Effizienz ≥ 99 %

Basierend auf einer Kapazität von 500 kVA und einer durchschnittlichen jährlichen Lastrate von 60 % kann SBWZ-500KVA im Vergleich zu herkömmlichen Spannungsstabilisatoren vom Servotyp (mit einem Wirkungsgrad von 96 %) etwa (500 × 0,6 × 4 % × 8760) ≈ 105.000 kWh Strom pro Jahr einsparen. Bei großen Parks kann jedes Gerät etwa 70.000 bis 80.000 Yuan an Stromkosten pro Jahr einsparen (basierend auf einem industriellen Strompreis von 0,7 Yuan pro kWh), was erhebliche wirtschaftliche Vorteile mit sich bringt.

5. Vollständig kontaktloses Design

Keine Kohlebürsten, keine Servomotoren, kein mechanischer Verschleiß, wodurch das Risiko einer Stromunterbrechung durch mechanische Ausfälle bei herkömmlichen Spannungsstabilisatoren eliminiert wird. Für Industrieparks, die eine Stromversorgungszuverlässigkeit von 99,99 % erfordern, ist diese Funktion von entscheidender Bedeutung.

6. Power-Quality-Gateway-Funktion

Standardmäßige RS485-Kommunikationsschnittstelle (Modbus-RTU), erweiterbar auf Ethernet-Kommunikation. Echtzeit-Upload von dreiphasigen Spannungs-, Strom-, Leistungs-, harmonischen Verzerrungsraten usw.-Daten auf die EMS-Plattform, in Abstimmung mit den Front-End-Blindleistungskompensationsgeräten (SVG, Kondensatorbänke) und APF, um ein vollständiges, geschlossenes Stromqualitätsmanagementsystem aufzubauen.

Produktanwendungen

1. High-Tech-Industriepark: Bietet ein zentrales Stromqualitätsmanagement für den Niederspannungsbus des Hauptverteilerraums im Park und stellt so die Stromversorgungsqualität für Unternehmen wie Informationstechnologie, Biomedizin und Präzisionsinstrumente im Park sicher.

2. Hauptverteilungssystem einer großen Produktionsfabrik: Der 3-phasige 500-KVA-SCR-Statik-AVR wird an der Seite des Haupteingangsschranks der Fabrik installiert und sorgt für Spannungsstabilität und Oberschwingungsisolationsschutz für den gesamten Fabrikbereich (der mehrere Werkstätten abdeckt).

3. Halbleiter- und Panelfertigung: Bietet werksweiten Spannungsstabilisierungsschutz für die Anlagensysteme (MAU, FFU, Kühleinheiten, Luftkompressorgruppen) von Waferfabriken und Panelfabriken und gewährleistet so die Stabilität der Umgebungsparameter in sauberen Werkstätten.

4. New Energy Industrial Base: Wird für die Stromverteilungssysteme von Photovoltaik-Modulfabriken und Lithium-Batterie-Superfabriken verwendet, um Spannungsschwankungen zu beseitigen, die durch den groß angelegten Start-Stopp von Produktionsanlagen in den Produktionslinien verursacht werden, und um den stabilen Betrieb automatisierter Produktionslinien sicherzustellen.

5. Mikronetzknoten des Industrieparks: Fungiert als Spannungsstabilisierungsknotenpunkt im Mikronetz des Parks (Photovoltaik + Energiespeicher + Ladestationen) und koordiniert das Angebots- und Nachfragegleichgewicht zwischen verteilten Stromquellen und Lasten.

Anpassungsdienste

KTAC bietet umfassende OEM/ODM-Anpassungen für den SBWZ-500KVA, um spezifische Projektanforderungen, Anlagenbedingungen und Markenspezifikationen zu erfüllen.

Spannungskonfiguration: Eingangsspannungsbereich (Standard ±20 %, breiter auf Anfrage erhältlich) und Ausgangsspannung (380 V/400 V/415 V), werkseitig so eingestellt, dass sie zu Ihrem Verteilungssystem passen.

Gehäuse und Schutz: Standard IP20 für Innenaufstellung; IP54-Upgrade für Außen- oder staubige Umgebungen verfügbar, mit optionalem Sonnenschutz, Wärmedämmung und Heiz-/Entfeuchtungsmodulen.

Kommunikation und Überwachung: RS485-Standard (Modbus-RTU); optionale Ethernet-, Profibus-DP- oder industrielle IoT-Module zur Integration in EMS-, SCADA- oder DCS-Plattformen.

Funktionsmodule: Integrierte EMI-Filterung, Überspannungsschutz (SPD) oder dedizierte APF/SVG-Koordinationsschnittstellen können auf Anfrage integriert werden.

Parallelbetrieb: Redundante Parallelkonfigurationen (2 oder 3 Einheiten) mit Lastverteilung und automatischem Failover, entwickelt für geschäftskritische Anwendungen, die eine Verfügbarkeit von 99,99 % erfordern.

Branding und Dokumentation: Benutzerdefinierte Farben, Logodruck, Verpackungsdesign und mehrsprachige Handbücher, die auf Ihre Markenanforderungen zugeschnitten sind.

FAQ

1. Was sind die Unterschiede zwischen SBWZ-500KVA, APF und SVG? Wie arbeiten sie zusammen?

· SBWZ-500KVA ist für die Spannungsstabilität verantwortlich: Es gleicht Spannungsschwankungen schnell aus und hält die Spannung innerhalb von ±1 %.

· APF ist für die Oberschwingungskontrolle zuständig: Es kompensiert und filtert dynamisch die von der Last erzeugten charakteristischen Oberschwingungen.

· SVG ist für die Blindleistungskompensation verantwortlich: Es kompensiert schnell und dynamisch die Blindleistung des Systems und verbessert so den Leistungsfaktor.

Die drei ergänzen sich. SBWZ-500KVA lädt Daten zur Stromqualität über die Kommunikationsschnittstelle auf die EMS-Plattform hoch, und EMS plant die Aktivierung von APF und SVG auf intelligente Weise basierend auf dem Systemstatus und bildet so ein vollständiges, geschlossenes Steuerungssystem für die Stromqualität.

2. Welche Anforderungen gelten für die elektrische Frontendausrüstung, die einer Leistung von 500 kVA entspricht?

Der Nennstrom des dreiphasigen 380V 500KVA beträgt ca. 760A. Es wird empfohlen, am Frontend einen Rahmenschutzschalter (ACB) mit einer Kapazität von mindestens 1000 A zu konfigurieren. Es wird empfohlen, dass die Kupferschiene für die Eingangsleitung TMY 80×6 mm oder größer ist und dass das Eingangskabel 2 YJV 3×185 mm² + 2×95 mm² parallel oder ein einzelnes YJV 3×300 mm² + 2×150 mm² aufweist. Die spezifische Konfiguration muss auf der Grundlage des tatsächlichen Verteilungssystemdiagramms und der Länge der Leitung berechnet werden.

3. Kann der statische 3-Phasen-SCR-AVR mit 500 kVA in einer Außenumgebung installiert werden?

Der Standard SBWZ-500KVA ist ein Innenaufstellungstyp (mit Schutzart IP20). Wenn eine Installation im Freien (z. B. in einem Container-Verteilerraum oder einer kastenförmigen Außenstation) erforderlich ist, kann die Schutzart auf IP54 (für Staub- und Spritzschutz) erhöht werden und es können zusätzliche Sonnenschutz-, Wärmeisolationsschichten und Heizungsentfeuchtungsgeräte hinzugefügt werden. Bitte informieren Sie uns vorab über die Bedingungen der Installationsumgebung.

4. Wie können mehrere SBWZ-500KVA-Einheiten für den redundanten Parallelbetrieb konfiguriert werden?

Über einen speziellen Parallelschaltschrank können zwei oder drei 500-kVA-Stabilisatoren parallel betrieben werden. Das Parallelsystem unterstützt Lastverteilung und Redundanzsicherung – wenn ein Gerät ausfällt oder eine Wartung erfordert, können die übrigen Geräte automatisch alle Lasten übernehmen. Das Parallelschema muss während der Projektentwurfsphase festgelegt werden. Bitte kontaktieren Sie unsere Systemingenieure für detaillierte Konfigurationspläne.

5. Gibt es besondere Überlegungen für den Transport und die Installation der Ausrüstung?

Das Nettogewicht des SBWZ-500KVA beträgt 886 kg. Für den Transport sind Gabelstapler oder Hebezeuge erforderlich. An der Unterseite des Schranks befinden sich Standard-Steckdosen und Hebeösen für Gabelstapler. Das Fundament für die Installation sollte mit C30-Beton gegossen werden und Schraubenlöcher für die Gerätebefestigung vorgesehen sein. Nachdem der Schrank aufgestellt ist, muss er nivelliert werden (mit einer Toleranz von ±2 mm/m) und dann sollten die Kupferschienen für die eingehenden und ausgehenden Leitungen angeschlossen werden.
